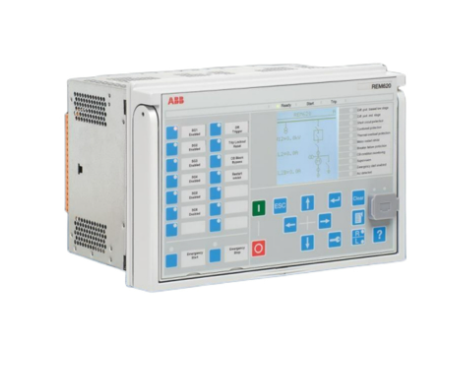

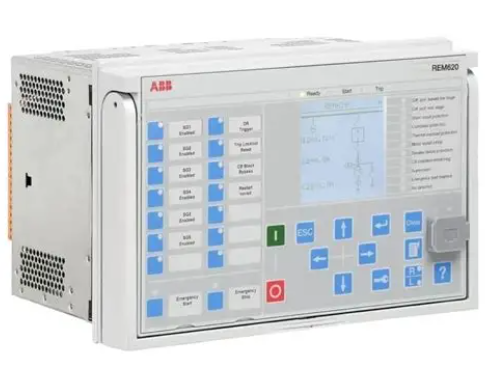

ABB REM620A_F NAMBBABA33E5BNN1XF保护继电器
ABB REM620A_F NAMBBABA33E5BNN1XF保护继电器
附加信息
ABB型号：
原产国或地区：芬兰
关税编号：85364900
框架尺寸：备件_零件
总重量：8公斤
发票说明：
电动机保护和控制继电器
最小订单数量：1件
订购数量：1件
包装级别1毛重：8公斤
包装级别1单位：1件
零件类型：新
产品名称：电机保护和控制继电器
产品净重：7公斤
产品类型：备件
销售计量单位：件
核心定位与应用价值
在中压配电系统架构中，REM620A_F保护继电器承担着“故障诊断与快速处置”的核心职责，连接电力设备与上级控制系统，实时监测设备的电压、电流、功率等关键运行参数，当检测到过流、短路、过负荷、接地故障等异常情况时，能在毫秒级时间内发出跳闸指令，切断故障电源，避免故障扩大对设备造成永久性损坏，同时减少对电网其他区域的影响。
其应用价值集中体现在三个维度：一是保障设备安全，通过精准的故障识别与快速保护动作，最大限度降低故障对变压器、电动机等昂贵设备的损害；二是维护电网稳定，避免局部故障引发电网振荡或大面积停电，提升配电系统的供电可靠性；三是助力智能运维，通过数字化通信将设备运行数据与故障信息上传至监控中心，实现远程监测、故障追溯与预防性维护，降低运维成本。
核心功能特性
1. 全方位的保护功能配置
该继电器内置丰富的保护逻辑，可根据不同被保护设备的特性灵活配置保护功能，满足多样化场景需求。针对变压器，具备差动保护、瓦斯保护（接入）、过流保护、过负荷保护、温度保护等功能，能精准应对变压器内部及外部故障；针对电动机，支持堵转保护、断相保护、不平衡保护、启动时间过长保护等，适配电动机启停及运行过程中的各类风险；针对线路与电容器，配备过电压保护、欠电压保护、接地保护、谐波保护等，有效防范电网波动及设备异常带来的隐患。所有保护功能的动作阈值、延时时间等参数均可通过软件灵活配置，适配不同电网运行工况。
2. 高精度数据采集与监测
依托先进的模拟量采集单元与高速信号处理技术，继电器可实现对电力参数的高精度采集，包括三相电压、三相电流、功率因数、有功功率、无功功率、电能等，采集精度达0.2级，满足电能计量与精细化监测的需求。同时，具备设备状态监测功能，可实时监测继电器自身运行状态（如电源、通信、硬件故障）及被保护设备的关键状态（如变压器油温、电动机绕组温度），通过本地指示灯与远程通信双重方式反馈状态信息，为运维人员提供全面的设备运行视图。
3. 灵活的数字化通信能力
继电器支持多种主流工业通信协议，包括IEC 61850、Modbus RTU/TCP、IEC 60870-5-103等，可无缝接入智能变电站自动化系统（SAS）、配电管理系统（DMS）及企业能源管理平台。通过以太网或RS485接口，实现保护定值的远程下发、运行数据的实时上传、故障录波数据的远程调取等功能，打破传统保护装置的信息孤岛限制，为配电系统的数字化、智能化升级提供支撑。此外，支持iec61850鹅报文交互，实现保护装置间的快速信息传递，提升系统协同保护能力。
4. 完善的故障录波与分析功能
内置大容量故障录波单元，当系统发生故障时，可自动记录故障发生前后的电压、电流波形及相关状态量数据，录波时长、采样频率可根据需求配置，最长可记录故障前10秒、故障后30秒的完整数据。录波数据支持以COMTRADE格式导出，便于通过专业分析软件进行故障类型识别、故障点定位及保护动作行为分析，为故障排查与电网优化提供精准的数据依据。同时，继电器具备事件记录功能，可记录保护动作、参数修改、通信异常等各类事件，事件记录容量达数千条，且掉电不丢失。
5. 高可靠性与环境适应性
采用工业级强化设计，具备优异的抗干扰性能与环境适应性。内部电路采用光电隔离、电磁屏蔽等技术，可有效抵御工业现场的电磁干扰、浪涌冲击，符合IEC 61000-4系列抗干扰标准；装置工作温度范围宽达-25℃~70℃，支持在高温、低温、高湿、多粉尘等恶劣环境下长期稳定运行；电源模块支持宽电压输入（交流/直流85~250V）适配不同场景的供电需求，平均无故障工作时间（MTBF）超过20万小时，确保保护功能的可靠触发。
关键技术参数
电源参数
输入电压：交流/直流85~250V功耗：正常运行≤15W，保护动作时≤20W
模拟量输入
电压输入：100V/√3（线压），精确±0.2%电流输入：5A/1A（确定），精确±0.2%采样频率：1kHz
保护功能响应时间
过流保护：≤20ms差动保护：≤10ms接地保护：≤30ms
开关量输入/输出
开关量输入：8路（光电隔离，直流24V）开关量输出：6路（继电器输出，交流250V/5A，直流30V/5A）
通信接口
2个以太网接口（支持IEC 61850、Modbus TCP）1个RS485接口（支持Modbus RTU、IEC 60870-5-103）
故障录波
采样频率：256~1024Hz录波通道：最多16路模拟量+32路开关量；格式：COMTRADE
工作环境
温度：-25℃~70℃；湿度：5%~95%（无凝露）；防护等级：IP40（面板）
机械特性
安装方式：面板嵌入式/抽屉式；尺寸（长×宽×深）：144mm×144mm×250mm重量：约2.5kg
认证标准
符合IEC 60255、GB/T 14598等保护继电器标准
典型适用场景
1. 工业企业中压配电系统
在钢铁、化工、汽车制造等工业企业的10kV/6kV中压配电系统中，该继电器可用于保护车间变压器、大型异步电动机、配电线路等关键设备。例如，为车间主变压器配置差动保护与过负荷保护，避免变压器因内部短路或长期过载损坏；为大功率电动机配置堵转保护与断相保护，保障电动机在启动及运行过程中的安全，减少因设备故障导致的生产中断。
2. 公用变电站与配电网
在城市公用变电站、工业园区变电站及农网改造项目中，REM620A_F继电器可作为线路保护、变压器保护的核心装置，接入变电站自动化系统。通过IEC61850通信标准协议实现与监控中心的通信，运维人员可远程监控设备运行状态、修改保护定值、调取故障数据，大幅提升变电站的运维效率。其高可靠性设计可适应不同区域的环境条件，保障配电网的稳定供电。
3. 新能源并网系统
在光伏电站、风电项目的并网系统中，该继电器可用于保护并网变压器及集电线路，防范新能源发电波动带来的过电压、过电流风险，同时监测并网功率、电能质量等参数。通过与新能源电站监控系统的联动，实现故障时的快速切除与电网的安全隔离，确保新能源发电系统与主电网的协调运行。
4. 数据中心与关键设施配电
在数据中心、医院、金融机构等对供电可靠性要求极高的场所，该继电器可用于保护联合包裹服务电源、备用发电机、配电变压器等关键设备，配置双重化保护逻辑，确保在主供电源故障时，备用电源能及时切换，避免因供电中断造成数据丢失或业务中断。其精准的监测功能可实时反馈供电系统状态，为设施的不间断供电提供保障。
安装与使用要点
1. 安装规范
安装前需确认继电器的电源电压、输入信号规格与现场工况匹配，避免错接导致设备损坏；继电器应安装在通风良好、远离热源（如变压器、加热器）及强电磁干扰源（如高压母线、变频器）的位置，确保工作环境符合技术参数要求；面板嵌入式安装时，需预留足够的散热空间，抽屉式安装应确保接触良好，避免振动导致接线松动；接线时需严格区分电压回路与电流回路，电压回路严禁短路，电流回路严禁开路，同时做好屏蔽层接地，降低干扰。
2. 调试与配置
1. 硬件检查：接通电源前，检查接线端子连接是否牢固，模拟量输入回路有无短路或开路，开关量输入/输出回路接线是否正确。
2. 电源调试：接通电源后，观察面板电源指示灯是否正常亮起，通过调试软件检查电源模块输出是否稳定，确认设备供电正常。
3. 参数配置：根据被保护设备类型（如变压器、电动机），通过ABB专用调试软件（如PCM600）配置保护功能（如启用差动保护、设置过流阈值）、通信参数（如IP地址、通信协议）及录波参数（如采样频率、录波时长）。
4. 保护功能测试：通过继电保护测试仪模拟各类故障信号（如过流、短路、接地故障），检查继电器的保护动作是否准确，动作时间是否符合设定要求，同时验证故障录波功能是否正常触发。
5. 通信测试：将继电器接入上位机系统，测试数据上传、指令下发功能是否正常，确保通信链路稳定。
3. 日常维护与注意事项
定期（建议每月）检查面板指示灯状态，确认继电器运行正常，无故障告警；每季度通过调试软件读取设备运行数据，分析被保护设备的运行趋势，排查潜在隐患；定期备份保护定值与故障录波数据，避免数据丢失；当继电器发出故障告警时，应先通过上位机查看故障信息，再结合现场工况排查故障原因，严禁在未排除故障的情况下强行复归；继电器故障时应联系专业人员维修，避免自行拆解导致二次损坏。
