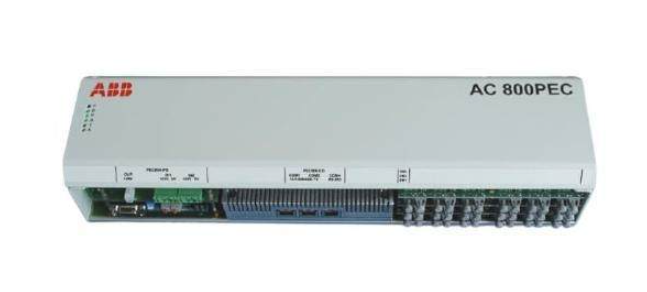

ABB PPD113B03-26-100110 3BHE023584R2634配电模块
产品详情
ABB PPD113B03-26-100110 3BHE023584R2634配电模块
模块核心定位
在ABB自动化控制系统架构中，PPD113B03-26-100110配电模块承担“电源中枢”的角色，连接系统主电源与各类负载设备（如PLC模块、I/O模块、传感器、控制器等）。工业现场的供电环境复杂，存在电压波动、浪涌、过载等多种风险，该模块通过集成电源分配、过载保护、短路保护等功能，将稳定的电源精准分配至各个负载单元，同时在供电异常时快速切断故障回路，避免故障扩散影响整个系统运行。
核心功能特性
1. 精准的多路电源分配能力
模块采用多路输出设计，可将单一或多路输入电源分配为多个独立的输出回路，每个回路均支持独立控制与监测，适配不同负载设备的供电需求。输出回路的电流规格经过优化设计，能够匹配ABB自动化系统内常见模块的功耗特性，同时支持灵活的负载配置，可根据实际工况调整接入的设备类型与数量，满足多样化的供电分配场景。
2. 全面的故障保护机制
针对工业供电的各类风险，模块集成了多重保护功能，为负载设备构建全方位的安全屏障。当某一输出回路出现过载情况时，模块内置的过载保护元件会迅速动作，切断该回路供电，待故障排除后可通过手动或自动方式恢复供电；若发生短路故障，短路保护机制会在毫秒级时间内响应，避免大电流对电源及负载设备造成烧毁损坏。此外，模块还具备浪涌抑制功能，可抵御电网波动产生的瞬时过电压，保护敏感电子元件。
3. 实时状态监测与诊断
模块配备完善的状态监测与指示系统，通过面板上的LED指示灯可实时显示输入电源状态、各输出回路的通断状态及故障信息（如过载、短路等），现场维护人员无需借助专业工具即可快速判断模块运行情况。同时，部分型号支持通过通信接口将运行状态数据上传至上位机系统，实现远程监测与故障预警，为系统的预防性维护提供数据支持。
4. 高可靠性与环境适应性
模块采用工业级元器件与强化结构设计，具备优异的抗干扰性能与环境适应性。内部电路采用光电隔离等技术，有效抵御工业现场的电磁干扰，确保供电信号的稳定传输；外壳及内部结构经过耐温、耐湿优化，可在恶劣的工业环境中长期稳定运行，适应高温、高湿、多粉尘等复杂工况，平均无故障工作时间（MTBF）达到工业级高标准。
5. 便捷的安装与扩展
模块采用35mm标准DIN导轨安装方式，与ABB自动化系统的其他模块兼容性良好，可快速集成到现有控制柜中，安装过程简单高效。模块的接线端子采用防误插设计，明确区分输入与输出回路，降低接线错误的风险；同时支持多模块并联扩展，可根据系统负载的增加灵活扩充供电容量，提升系统的可扩展性。
关键技术参数
输入参数
输入电压：DC 24V（宽范围18-32V DC）；输入电流：最大50A；输入接口：凤凰端子（支持大线径导线）
输出参数
输出回路数：12路独立输出；单路输出电流：最大10A；输出电压：与输入电压一致（误差±1%）；输出方式：每路独立熔断保护
保护特性
过载保护：单路过载阈值可配置（5-10A），动作时间≤500ms；短路保护：单路短路电流≥20A时瞬时动作；浪涌保护：符合IEC 61000-4-5标准，最大浪涌电流10kA
监测与指示
状态指示：1个电源总指示灯，12个回路状态指示灯（正常亮绿色，故障亮红色）；诊断功能：支持过载、短路故障定位
工作环境
工作温度：-25℃~70℃；存储温度：-40℃~85℃；相对湿度：5%~95%（无凝露）；防护等级：IP20（面板）
机械特性
安装方式：35mm DIN导轨安装；尺寸（长×宽×高）：140mm×100mm×75mm；重量：约0.8kg
认证标准
符合IEC 61010-1、UL 508等工业安全标准
典型适用场景
1. 电力行业自动化系统
在火电厂、水电站、变电站的自动化控制系统中，该模块可作为核心配电单元，为PLC控制系统、DCS分散控制系统、继电保护装置等关键设备提供稳定供电。其高可靠性与强抗干扰能力，能够适应电力系统中电网波动频繁的特点，确保继电保护、数据采集等核心功能的连续运行，保障电力系统的安全稳定。
2. 化工与流程工业
在化工、石油化工等流程工业的生产控制系统中，PPD113B03-26-100110模块可用于为反应釜温度控制模块、流量检测传感器、阀门执行器等设备分配电源。化工生产环境复杂，对设备的防爆、耐腐蚀性有一定要求，该模块的工业级设计能够适应此类场景，同时其故障保护功能可避免因供电问题导致生产中断或安全事故。
3. 冶金与钢铁工业
冶金生产过程中存在高温、高粉尘、强电磁干扰等恶劣条件，该模块可集成到冶金自动化控制系统的控制柜中，为高炉控制系统、连铸连轧设备的控制模块、检测仪器等提供稳定供电。其抗干扰设计与宽温工作特性，能够有效抵御冶金现场的复杂干扰，确保生产过程中数据传输与控制指令的准确执行。
4. 轨道交通控制系统
在地铁、轻轨等轨道交通的信号控制系统与行车调度系统中，该模块可作为电源分配单元，为信号采集模块、通信设备、调度终端等提供可靠供电。轨道交通对系统的可靠性要求极高，模块的多重保护功能与长寿命设计，能够满足24小时连续运行的需求，保障轨道交通的安全运营。
安装与使用要点
1. 安装规范
安装前需确认模块输入电压与现场供电电源匹配，避免过压接入导致模块损坏；模块应安装在通风良好、远离热源（如大功率电阻、加热器）及强电磁辐射源（如变频器）的位置，确保工作温度在规定范围内；采用DIN导轨安装时，需确保模块固定牢固，与相邻模块保持至少5mm的间距，便于散热与维护；接线时需严格区分输入与输出端子，按照端子标识接入导线，确保接线牢固，避免接触不良引发发热或故障。
2. 调试与配置
1. 电源测试：接入输入电源后，观察模块电源总指示灯是否正常亮起，使用万用表测量输入电压是否在规定范围内，确认供电稳定。
2. 回路配置：根据各输出回路负载的功耗特性，配置相应的过载保护阈值，确保保护功能与负载匹配（如为5A功耗的模块配置6A过载阈值）。
3. 负载测试：接入各负载设备后，逐一检查对应输出回路的指示灯状态，确认回路供电正常；模拟过载场景（如接入超出阈值的负载），检查模块是否能及时切断该回路，验证保护功能有效性。
4. 通信测试：若模块支持远程监测，需配置通信参数（如地址、波特率），与上位机系统建立通信，确认状态数据能够正常上传。
3. 日常维护与注意事项
定期（建议每月）检查模块面板指示灯状态，确认各回路运行正常；每季度检查接线端子是否松动，尤其是大电流回路的接线，避免因接触不良导致端子发热；定期清洁模块表面及散热孔的粉尘，确保散热良好；当某一回路出现故障时，需先切断输入电源，再进行故障排查，更换熔断元件时需选用与原规格一致的配件；模块故障时应联系专业人员维修，避免自行拆解导致二次损坏。
