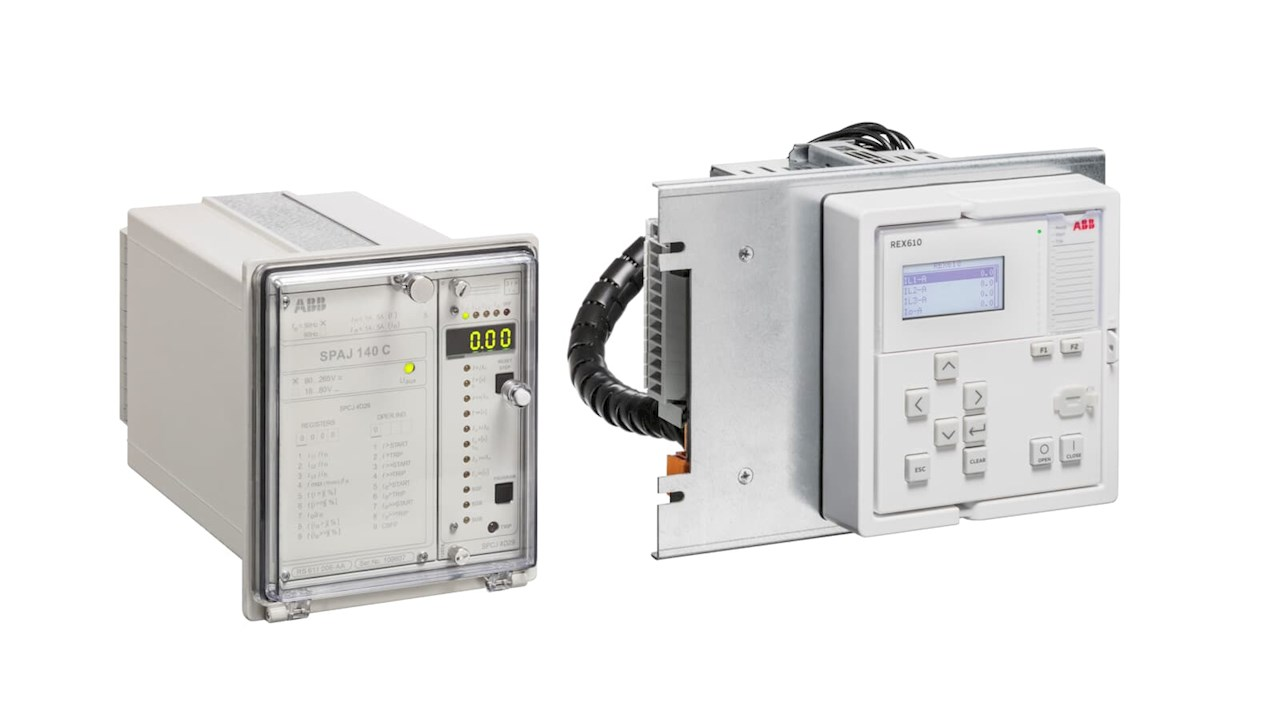

ABB B5EEd HENF105082R4电子电机保护继电器
ABB B5EEd HENF105082R4电子电机保护继电器
产品概述
ABB B5EED HENF105082R4是一款基于微处理器技术的高精度、多功能电子电机保护继电器，旨在确保工业领域各种交流电机的安全运行。作为电机控制系统的“安全卫士”，该继电器可以实时监测电机的运行参数（如电流、电压、温度等）。当检测到过载、缺相、堵转、过压、欠压等故障时，可以快速发出报警信号，切断电机电源，避免故障扩大，造成电机损坏或安全事故。
本产品属于ABB电机控制与保护核心产品系列，集成了先进的数字信号处理技术和工业级硬件设计。它具有测量精度高、保护功能全面、参数配置灵活、抗干扰能力强等特点。它具有广泛的电机功率适应性，可用于保护各种工业电机，如水泵、风扇、压缩机、输送机等。广泛应用于电力、化工、冶金、水处理、智能制造等多个行业。它是提高电机运行可靠性和降低维护成本的关键设备。
核心功能特征
2.1综合故障保护功能
B5EED继电器配备了多维保护算法，涵盖了电机运行整个生命周期的常见故障类型，为电机提供全面的安全保护。首先，它采用反时限保护特性，可以根据电机的额定电流和过载倍数自动调整保护动作时间，避免短期过载误操作，在连续过载的情况下快速保护；第二种是缺相和不平衡保护，实时监测电机的三相电流平衡。当缺相或三相电流不平衡超过设定阈值（5%-50%可调）时，保护立即触发；第三是防堵。如果在电机启动或运行过程中出现失速，电流将急剧增加。继电器在检测到异常后100ms内可以动作，防止电机绕组烧坏。
此外，继电器还具有过压保护（保护范围为105%-150%额定电压）、欠压保护（保护幅度为50%-95%额定电压），接地故障保护（通过零序电流检测，可调保护阈值）和PTC温度保护（支持连接电机内置PTC热敏电阻以监测绕组温度）等功能，可以根据不同的应用场景灵活启用或禁用特定的保护功能。
2.2高精度参数测量和监测
B5EED继电器依靠高精度电流互感器和数字信号处理芯片，具有出色的参数测量能力，电流测量精度为±1%（范围0.1A-100A），电压测量精度为？.5%（范围100V-480V）。它们可以实时收集关键参数，如三相电流、线电压、功率、功率因数和电机运行时间。所有测量数据通过继电器内置的LCD屏幕实时显示，支持中英文双语界面切换，使操作和维护人员直观地掌握电机的运行状态。
继电器还具有数据记录功能，可以存储最近10个故障事件的详细信息，包括故障类型、故障发生时的电流/电压参数、故障时间等，为故障原因分析和跟踪提供了强有力的依据。同时，它支持通过通信接口将测量数据上传到上级监控系统，实现电机运行状态的远程监控和数据聚合。
2.3参数配置灵活，适应性强
为了适应不同类型和功率的电机以及不同的应用场景，B5EED继电器提供了丰富的参数配置选项。用户可以通过继电器面板上的按钮或专用软件（ABB电机保护工作室）配置电机额定电流（0.1A-100A连续可调）、额定电压（220V/380V/400V/480V可选）、启动时间（1s-60s可调，以适应不同的电机启动特性）和保护动作延迟（一些保护功能支持0.1s-300s延迟设置）等参数。
继电器支持在两种保护模式之间切换：“标准模式”适用于普通异步电机，“重载模式”适用于压缩机和破碎机等启动负载较大的电机，可根据电机的负载特性灵活选择。此外，它的输入功率范围很宽（AC 85V-265V），不需要额外的电源变压器，可以直接连接到工业现场常用的电源。
2.4工业级可靠性和抗干扰设计
针对工业现场复杂的电磁环境和恶劣的工作条件，B5EED继电器在硬件设计上采取了多种抗干扰措施：采用内部光电隔离技术将信号采集电路与控制输出电路电隔离（隔离电压≥2500V AC），防止外部干扰信号进入；通过IEC 61000-4系列电磁兼容性测试，它具有很强的抗静电（接触放电±8kV，空气放电±15kV）、抗浪涌（±2kV）和抗射频干扰能力，确保在变频器和大型电机等强干扰源附近稳定运行。
继电器采用工业级外壳设计，防护等级为IP40，工作温度范围为-20℃~+70℃。可承受高温、低温、高湿等极端环境；输出触点由银合金材料制成，具有10A/250V AC的通断能力，使用寿命超过100000次，确保保护命令的可靠执行。
2.5便捷的通讯及运维功能
B5EED继电器配备RS485通信接口，支持Modbus RTU通信协议。它可以与PLC、HMI、SCADA等高级监控系统无缝集成，实现保护参数的远程配置、电机运行状态的远程监控和故障信号的远程传输。通过监控系统，运维人员可以在中央控制室集中管理多个电机保护继电器，大大提高了运维效率。
在操作和维护方面，继电器具有完整的状态指示功能，面板上配有电源指示灯、操作指示灯、报警指示灯和故障类型指示灯，可以快速确定设备的工作状态；支持“手动测试”功能，通过按钮模拟保护动作，验证继电器和外部控制电路的可靠性；参数配置支持密码保护，防止未经授权的人员意外修改密钥保护参数。
关键技术参数
适用电机类型
三相异步电动机、同步电动机
适应主流工业电机类型
电流测量范围
0.1A-100A（直接接入）；1A-1000A（带电流互感器）
覆盖范围广，支持大电流电机
电压测量范围
100V-480V交流电（线电压）
适应不同电压等级的工业电网
测量精度
电流：±1%；电压：±1.5%；功率：±2%
高精度测量为保护和监测提供了可靠的数据
保护功能
过载、缺相、电流不平衡、堵转、过压、欠压、接地故障、PTC温度保护
全面覆盖常见电机故障
输入功率
交流85V-265V，50/60Hz
宽电压输入，适用于不稳定的供电环境
输出触点
2套转换触点，容量10A/250V AC
支持报警和跳闸双输出
通信接口
RS485，支持Modbus RTU协议
实现远程监控和集中管理
工作环境
温度：-20℃~+70℃；湿度：5%至95%（无凝结）；防护等级：IP40
适应恶劣的工业现场环境
电磁兼容性
符合IEC 61000-4-2/3/4/5/6标准
抗干扰能力强，保证运行稳定
外形尺寸
96毫米（长）x 96毫米（宽）x 78毫米（深）
标准面板安装尺寸，便于集成
重量
约400克
轻量化设计，易于安装
典型应用场景
4.1水处理行业水泵保护
在污水处理厂和水厂的泵控制系统中，B5EED继电器作为核心保护元件，实时监测泵电机的电流、电压和运行状态。当水泵因管路堵塞而堵塞时，继电器迅速触发堵塞保护，切断电机电源，避免电机烧坏；当电网电压出现过压或欠压波动时，应及时发出警报并关闭机器，以防止异常电压损坏水泵电机的绝缘。其RS485通信功能可以将多台水泵的运行数据上传到水厂监控中心，实现水泵运行状态的集中监控和故障报警，确保水处理系统的连续稳定运行。
4.2冶金行业风机的保护
冶金车间的关键风机设备，如高炉风机和转炉除尘风机，电机功率高，工作环境恶劣，要求极高的保护可靠性。B5EED继电器为风扇电机提供全面保护：响应风扇的高启动电流，调整启动时间参数，避免在启动过程中触发过载保护；实时监测电机三相电流，防止电缆接触不良引起的缺相故障；连接电机绕组的PTC热敏电阻，直接监测绕组的温度，避免在高温环境下因过热而损坏电机。其抗干扰设计可以抵抗冶金车间大型电机和变频器产生的强烈电磁干扰，确保保护功能的可靠触发。
4.3智能制造生产线电机保护
在汽车制造和电子元件生产等智能制造生产线中，输送线、机械臂、加工设备等都依赖于电机驱动，电机故障将直接导致生产线停机。B5EED继电器集成在生产线的电机控制电路中，并根据不同设备的电机特性配置个性化的保护参数，如输送线电机的过载和缺相保护，机器人手臂电机的堵转和过电压保护。通过Modbus协议与生产线PLC通信，当电机发生故障时，继电器将故障信号上传到PLC，PLC立即控制相关设备停机，避免故障扩大。同时，故障位置和原因显示在HMI上，便于操作和维护人员快速处理，减少生产线停机时间。
