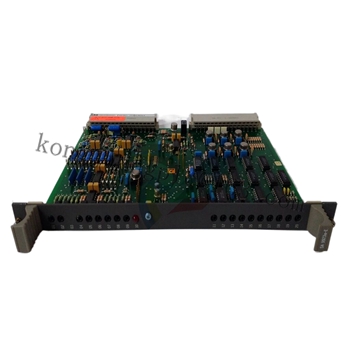

ABB G3EFa HENF450295R2工业自动化模块
ABB G3EFa HENF450295R2工业自动化模块
产品概述
ABB G3EFa HENF450295R2是一款专为中高端工业自动化场景设计的多功能集成模块。它是ABB AC500-S系列PLC的核心扩展组件，专注于实现工业领域数字和模拟量的混合采集、精确处理和可靠控制。该模块集成了ABB在工业控制领域的核心技术，具有多信号类型自适应、抗干扰能力强、扩展灵活等特点。它可以无缝集成各种工业传感器、执行器和上层控制系统，为化工、冶金、智能制造和能源等行业的自动化生产线提供稳定的信号处理和控制支持。
G3EFa模块作为连接现场设备和控制中心的关键节点，不仅支持集成数字输入/输出和模拟采集，还具有快速的信号响应和本地逻辑处理能力，可以有效降低上层PLC的计算负荷，提高整个自动化系统的实时性和可靠性。其标准化的界面设计和模块化结构使用户能够根据实际需求轻松配置和扩展系统，大大降低了系统集成成本和操作难度。
核心功能特征
2.1混合信号处理和多类型自适应
G3EFa模块采用数字和模拟信号的混合集成设计，单个模块集成16个数字输入通道、8个数字输出通道和4个模拟输入通道。它可以同时处理开关信号和不断变化的模拟信号，满足工业现场多种信号采集和控制的需要。数字输入通道支持干/湿触点信号接入，兼容24V DC标准工业信号。它可以直接从限位开关、接近开关和光电传感器等设备收集状态信号；数字输出通道能够以2A/250V AC或2A/30V DC驱动负载，并可以直接控制电磁阀、指示灯和小型接触器等执行器。
模拟输入通道支持4-20mA电流信号和0-10V电压信号的自适应连接，测量精度为±0.1%。它可以准确地收集压力传感器、温度变送器、液位传感器和其他设备输出的连续信号，为生产过程的精确控制提供可靠的数据支持。每个通道都有独立的信号调理电路和过电流保护功能，有效避免了现场信号异常对模块核心电路的损坏。
2.2高速信号响应和实时控制
针对工业生产对控制时效性的严格要求，G3EFa模块采用高速信号处理芯片和优化的电路设计。数字输入通道的响应时间≤100μs，数字输出通道的动作延迟≤1ms。它可以快速捕捉现场设备的状态变化，并及时执行控制指令，特别适用于生产线节拍控制、精密加工和其他需要高时间精度的场景。该模块支持对输入信号进行可调滤波时间（0.1ms-100ms），用户可以根据现场干扰情况灵活设置，有效抑制高频干扰引起的信号误触发。
此外，该模块具有本地逻辑处理能力，支持通过ABB control Builder Plus编程软件配置简单的逻辑控制规则（如信号联锁、阈值比较、延迟动作等）。它可以实现现场设备的自主协同控制，而不依赖于上层PLC，减少系统中控制信号的传输延迟，提高本地控制回路的响应速度和可靠性。
2.3工业级可靠性和强抗干扰设计
为了适应工业现场复杂的电磁环境和恶劣的工作条件，G3EFa模块在硬件设计上采取了多种可靠性保证措施：采用内部光电隔离技术对信号采集电路、控制输出电路和电源电路进行电气隔离，隔离电压≥2500V AC，有效防止外部干扰信号进入和高压信号反击；通过IEC 61000-4系列电磁兼容性测试，它具有很强的抗静电（接触放电±8kV，空气放电±15kV）、抗浪涌（±2kV）和抗射频干扰能力，确保在变频器和大型电机等强干扰源附近稳定运行。
该模块采用工业级组件和密封外壳设计，工作温度范围为-25℃~+70℃，湿度适应范围为5%~95%（无冷凝），防护等级为IP20，可承受高温、低温、高湿、高尘等极端工业环境；电源输入支持DC 24V±15%的宽电压波动，可以适应工业现场不稳定的供电条件，确保模块的连续稳定运行。
2.4扩展灵活，操作维护方便
G3EFa模块支持与ABB AC500-S系列PLC无缝集成，通过PLC的背板总线实现高速数据交换。它可以扩展到同一系列的8个模块，以满足不同规模生产线的信号采集和控制需求。该模块支持热插拔功能（与PLC的热插拔背板结合使用），允许在不关闭系统的情况下更换和维护模块，大大减少了设备维护造成的生产停机时间。
在操作和维护方面，该模块配备了丰富的状态指示功能。前部为每个通道配备了电源指示灯、操作指示灯和状态指示灯（当输入信号正常时点亮，当输出动作激活时点亮，发生故障时闪烁）。运维人员可以通过指示灯直观地判断模块的工作状态和通道故障情况。同时，该模块支持通过上层PLC或专用调试软件进行远程诊断，可以实时读取模块的工作温度、电源电压、通道故障信息等参数，便于预防性维护。
关键技术参数
数字输入
16通道，24V DC，响应时间≤100μs，滤波时间可在0.1ms至100ms之间调节
支持干湿接触信号，抗干扰能力强
数字输出
8通道，继电器输出，负载容量2A/250V AC或2A/30V DC
直接驱动带过电流保护的常用工业执行器
模拟输入
4通道，支持自适应4-20mA电流信号/0-10V电压信号，测量精度±0.1%
准确收集不断变化的现场信号
隔离级别
通道隔离1500V AC，系统隔离2500V AC接地
强大的隔离保护确保系统安全
电源输入
直流24V±15%，最大功耗≤10W
宽电压输入，适用于工业电源环境
通信接口
支持ABB AC500-S背板总线，速度≥10Mbps
与PLC进行高速数据交换，无通信延迟
工作环境
温度：-25℃~+70℃；湿度：5%~95%（无凝结）；防护等级：IP20
适应恶劣的工业现场环境
电磁兼容性
符合IEC 61000-4-2/3/4/5/6标准
强大的抗电磁干扰能力，确保稳定运行
外形尺寸
100mm（长）x 140mm（宽）x 32mm（高）
尺寸紧凑，支持DIN 35mm导轨安装
重量
约350克
轻量化设计，易于安装
典型应用场景
4.1化工反应器控制系统
在化学反应容器的控制系统中，G3EFa模块作为核心信号处理单元，负责多种信号的采集和控制：通过数字输入通道收集反应容器进料阀、排放阀和安全联锁开关的状态信号；通过模拟输入通道准确采集反应釜内的温度（由温度变送器转换为4-20mA信号）、压力（压力变送器输出4-20mA信号）、液位（液位变送器输出0-10V信号）等关键工艺参数；通过数字输出通道控制搅拌电机、加热装置和冷却水泵的启动和停止。模块的本地逻辑处理功能可以实现温度和加热装置之间的联锁控制（如温度超过阈值时自动切断加热电源），快速响应工艺参数的变化，确保反应釜生产过程的安全稳定。
4.2冶金行业轧钢生产线的控制
在冶金轧钢生产线中，G3EFa模块用于轧机单元的信号采集和动作控制：数字输入通道收集辊子位置开关、钢板检测光电开关、轧机安全门状态等信号；模拟输入通道采集轧机的压力信号（压力传感器输出4-20mA）、电机的电流信号（电流变送器输出4-20mA）和轧制温度信号；数字输出通道控制压下电磁阀、辊驱动电机和轧机故障报警指示灯等设备。该模块的高速响应特性确保了钢板的位置信号被快速捕获并及时反馈给轧机的控制系统，实现了对轧机动作的精确控制，提高了轧制产品的尺寸精度；其强大的抗干扰设计可以抵抗车间内大型电机和变频器产生的电磁辐射，确保信号采集和控制的可靠性。
4.3智能制造装配生产线控制
G3EFa模块是实现汽车零部件和电子元件等智能制造装配生产线自动化协作的关键组件。数字输入通道从机械臂的位置传感器、工件夹紧检测开关和输送线的光电传感器收集信号；模拟输入通道收集机器人手臂的操作速度信号和装配压力信号；数字输出通道控制机械臂的动作电磁阀、输送线的启停电机、装配工具的动作执行器和生产线的状态指示灯。
