YOKOGAWA YS1700-100/A06/A31可编程指示控制器
产品详情

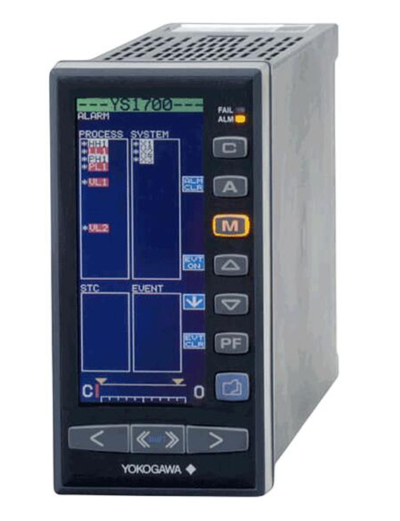

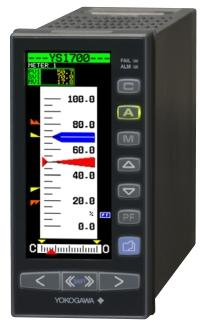

YOKOGAWA YS1700-100/A06/A31可编程指示控制器
YS1700 可编程指示控制器 是横河电机推出的 VS1000 系列产品，具备 用户可编程适配多场景、高可靠性、易用性 及 可扩展性 核心优势，采用全点 TFT LCD 确保高可读性，支持文本编程与图形化功能块编程（最大 1000 步文本程序 / 400 个功能块模块），拥有强大的控制计算功能与灵活 I/O 配置（基础型 / 可扩展型等多型号），兼容 AC/DC 双电源、IP54 防护及多项国际安全认证，支持以太网 / RS485 等通信方式，适用于单回路、串级、选择器等多种控制模式，兼具故障安全设计与非易失性内存备份，满足工业场景的多样化控制需求。
核心功能特性
显示与操作功能
显示屏幕：全点 TFT LCD，强光下（早晚直射阳光）仍高可见
显示类型：支持仪表、趋势、柱状图、报警、事件等多类显示，可自由切换
操作便捷性：所有参数通过前面板设置，支持 SV/MV 手动调整（常规 40 秒 / 满量程，FAST 模式 4 秒 / 满量程）
趋势显示：3 类趋势曲线（TREND1/2/3），支持 3-4 个变量同时显示，时间跨度可选 1.5 分钟 - 45 小时
事件报警：最多设置 5 条事件消息，触发时弹窗显示，可通过 SHIFT 键关闭并在报警界面回看
编程与控制能力
编程方式：支持传统文本编程、新型 GUI 功能块编程（需 YSS1000 可选软件）
编程容量：文本程序最大 1000 步（主程序 + 子程序，子程序可复用）；功能块程序最大 400 个模块
控制模式：
可编程模式：通过 YSS1000 组装控制 / 计算模块（基础控制 BSC1/2、串级控制 CSC、选择器控制 SSC）
功能选择模式：无需编程，直接选择单回路、串级、选择器控制
计算功能：IEEE754 格式 4 字节浮点运算，支持指数 / 对数、温压补偿等 100 余种计算模块
自整定功能：支持单回路、串级（内串级开 / 关对应不同回路）、选择器模式下的回路自整定
安全与可靠性设计
故障安全：双 CPU（控制 + 显示），单个 CPU 故障时仍可显示与手动操作；独立硬手动回路（-2xx 后缀除外），数字电路故障时可手动调整输出
内存备份：非易失性内存，无需电池 / 电容，降低维护成本
电源稳定性：AC/DC 双电源设计，电压范围宽（AC 100V±10%/DC 24V±10%，220V AC 需定制），DC 电源无极性限制
自我诊断：支持系统故障（CPU、A/D/D/A、内存等）和过程报警（PV 高低限、偏差、速率报警等），故障时自动切换至 FAIL 显示
硬件规格参数
电源与物理特性
电源类型：AC/DC 双电源驱动（默认 100V AC/24V DC）、220V AC 单电源驱动（需订购时指定）
物理尺寸：基础型 144×72×250mm（H×W×D），重量 1.6kg；带扩展 I/O 型主单元 + 扩展电缆总重约 1.92kg
防护等级：基础型前面板 IP54（防尘防溅）
安装要求：面板安装，面板厚度 2.3-25mm，单台安装开孔 137+2×68+0.7mm，并排安装需按数量调整开孔宽度（2 台 140mm、3 台 212mm 等）
I/O 接口配置| 接口类型 | 基础型（YS1700-x0x） | 可扩展 I/O 型（YS1700-x1x） | 兼容型（YS100/YS80 等） |
| 模拟输入（1-5V/4-20mA） | 5 路（1 路可通过参数改为 4-20mA） | 8 路 | 5 路（部分型号 4 路） |
| 模拟输出 | 2 路（1-5V）+1 路（4-20mA） | 3 路（1-5V）+1 路（4-20mA） | 2 路（1-5V）+1 路（4-20mA） |
| 数字 I/O 总数 | 6 路（可通过参数设为 DI 或 DO） | 14 路（10 路固定 DI/DO） | 6 路 |
| 直接输入选项 | 支持 mV、热电偶、RTD、电位器等（需对应 / A01-/A08 可选代码） | 同基础型 | 部分型号支持 |
通信功能
可选接口：以太网（Modbus/TCP，仅基础型）、RS485（PC Link/Modbus/ 点对点通信 / YS 协议）、DCS-LCS 通信
通信能力：支持主机系统（CENTUM CS 3000、FA-M3 PLC 等）读写测量值 / 参数，可禁用写权限
点对点通信：最多 32 台 YS1700 互联，4 台发送数据（每台 4 路模拟 + 16 路状态数据），通信周期平均 200ms
主机控制模式：DDC 模式（主机直接控制 MV）、SPC 模式（主机控制 SV）；通信故障后可切换至 MAN/AUT 备份模式
编程与软件支持
配置软件：YSS1000 Setting Software，支持在电脑端开发程序并下载至控制器
编程模式：文本编程、功能块编程二选一
调试功能：在线功能块监控（仅功能块程序）、测试运行（支持 50 步 / 10 模块模拟程序）
系统要求：详见文档 GS01B08K02-01EN
计算资源：30 个变量（P 参数）、100 个常量（K 参数）、60 个临时内存寄存器
型号分类与配件
型号后缀说明| 后缀部分 | 含义 | 可选值 |
| 第一部分（-x） | 手动单元 | -1（带硬手动单元）、-2（无硬手动单元） |
| 第二部分（x） | 产品类型 | 0（基础型）、1（可扩展 I/O 型）、2（YS100 兼容型）、3（YS80/EBS/EK 兼容型）、4（YS80 兼容型）、5（100 Line 兼容型） |
| 第三部分（x） | 电源 | 0（100V AC/24V DC）、1（220V AC） |
| 可选代码 | 扩展功能 | /A01-/A08（直接输入）、/A31-/A34（通信）、/FM/CSA（认证）等 |
标准与可选配件
标准配件：金属夹具、标签密封、操作指南、M4 螺丝等
可选配件：扩展 I/O 终端（YS010）、扩展 I/O 电缆（YS011-03，3 米）、RJC 传感器（L3501RA）、通信适配电缆、120Ω 终端电阻（YS020）等
替换外壳：SHUP 系列外壳（适配 YS80/EBS/EK 系列替换）、YS006 外壳（适配 100 Line 气动仪表替换）
环境与工作条件
工作环境：温度 0-50℃，相对湿度 5-90%（无凝露），海拔≤2000m，大气压力 86-106kPa
抗干扰能力：共模噪声抑制比 83dB（50/60Hz），串模噪声抑制比 46dB（50/60Hz）
振动冲击：连续振动 5-150Hz（振幅≤0.625mm / 加速度≤4.9m/s²），冲击≤49m/s²（5G）
