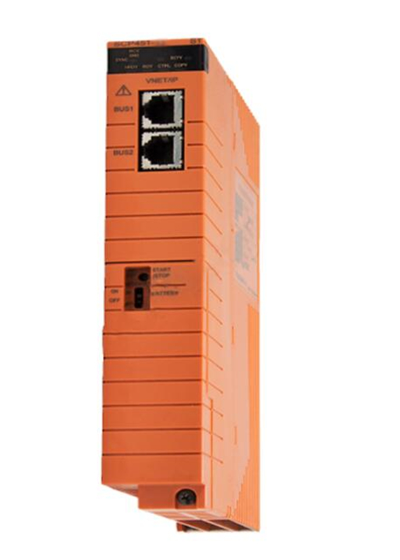

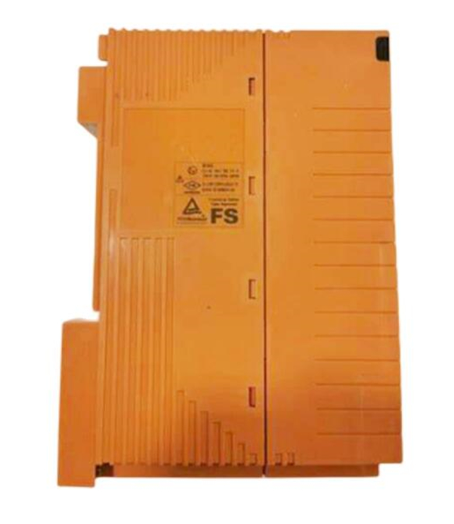

YOKOGAWA SCP451-11处理器模块
产品详情
YOKOGAWA SCP451-11处理器模块
产品概述
YOKOGAWA SCP451-11是日本横河电机株式会社研发的工业级高性能处理器模块，专为ProSafe-RS安全仪表系统及CENTUM CS、CENTUM VP分布式控制系统（DCS）设计，是SCP451系列的核心成员之一，适用于SSC 50S、SSC 50D等安全控制器。该模块作为系统的核心控制单元，承担着控制逻辑运算、I/O信号处理、数据交互与安全监控等关键任务，可将工业现场传感器的非电量信号（如温度、压力、流量等）转换为标准电信号并进行放大处理，为远程测量和控制提供可靠数据支撑。依托横河电机在工业控制领域的成熟技术，模块具备高可靠性、强环境适应性和便捷的安装维护特性，广泛应用于工业自动化生产线、过程控制系统、能源管理系统及各类需要安全级控制的工业场景，助力企业实现精准测控、提升生产效率并降低能耗。
核心技术参数
2.1 基础电气参数
- 处理器性能：搭载高性能32位RISC处理器，核心运算速度分为25MHz基础版本与1GHz增强版本，可根据控制场景的复杂度灵活选型；支持多任务并行处理，能高效执行复杂控制算法（如PID调节、模糊控制）及大规模数据实时处理。
- 内存配置：基础内存容量为512KB，增强版本可扩展至2GB，其中程序存储区与数据存储区独立划分，支持程序在线修改与数据掉电保护，确保控制逻辑的安全性和数据的完整性。
- 处理器性能：搭载高性能32位处理器，核心运算频率达400MHz，具备强大的多任务并行处理能力，可高效执行复杂控制逻辑与安全联锁算法，确保系统控制指令的快速响应与精准执行。
- 内存配置：基础内存容量为128MB，支持扩展至512MB，程序存储区与数据存储区独立划分，具备程序在线修改与数据掉电保护功能，保障控制逻辑的安全性和数据的完整性。
- 额定电源：采用24V DC直流供电，电源波动允许范围为18V DC~30V DC，典型功耗为8W，待机功耗≤2W；电源端集成EMI滤波电路与防浪涌保护模块，可有效抵御工业电网干扰，确保在不稳定供电环境下的稳定运行。
- I/O通道配置：标配32路串行接口、16路并行接口、8路模拟输入通道及8路模拟输出通道，可灵活适配各类工业传感器与执行器，满足多类型信号的采集与控制需求。
2.2 I/O接口特性
模块具备丰富的I/O接口适配能力，可直接接入工业现场各类传感器信号并输出标准控制信号，适配多种工业控制场景，具体特性如下：
- 支持信号类型：模拟输入通道可接收温度、压力、流量等非电量传感器转换的模拟信号，兼容4~20mA标准电流信号、0~10V标准电压信号；模拟输出通道可输出4~20mA电流信号或0~10V电压信号，用于驱动执行器；串行与并行接口支持数字信号传输，可与各类智能设备、PLC进行数据交互。
- 信号处理特性：内置高精度信号调理电路，模拟信号采集误差≤±0.1% FS，具备良好的信号稳定性；集成数字滤波功能，可有效抑制现场干扰信号，提升信号采集质量；支持信号量程自定义配置，适配不同传感器的信号输出范围。
2.3 通信参数
模块采用工业级标准通信接口设计，确保与系统其他单元及外部设备的稳定数据交互，具体参数如下：
- 通信接口：标配横河专用V-net/IP总线接口与RS-485串行通信接口；V-net/IP总线支持高速数据传输，最大通信距离10km（光纤传输），适配大规模分布式控制系统的组网需求；RS-485接口支持多点通信，最大通信距离1200m，可连接各类现场智能仪表。
- 支持协议与数据传输：兼容横河CENTUM VP、ProSafe-RS系统专用通信协议，支持Modbus RTU/ASCII通信协议；数据传输采用CRC校验机制，确保数据传输的完整性与可靠性；支持远程控制指令下发与参数配置，运维人员可通过上位机远程修改模块控制参数，提升运维效率。
2.4 环境与物理参数
- 工作环境：工作温度范围为-20℃~+60℃，可适应低温工业现场环境；相对湿度耐受范围为5%~95%（无冷凝）；具备抗振动能力（5~500Hz，0.5mm峰峰值）和抗冲击能力（5g，20ms）；电磁兼容性符合IEC 61000-4系列标准，具备良好的抗干扰能力，可适应复杂工业现场环境。
- 存储环境：存储温度范围为-40℃~+85℃，存储相对湿度≤95%（无冷凝）；存储环境需远离腐蚀性气体、强烈电磁场、粉尘及有机溶剂，运输过程中需采用原配缓冲包装箱，避免剧烈碰撞与颠簸，防止元器件损坏。
- 物理尺寸：采用横河标准模块尺寸，具体为140mm×120mm×65mm，采用标准DIN导轨安装设计；重量约为0.7kg，结构紧凑，可节省控制柜安装空间，适配密集型模块布局需求。
核心功能与特性
3.1 高性能实时控制
模块搭载400MHz高性能32位处理器，具备强大的实时运算与控制能力，可高效处理多通道I/O信号与复杂控制逻辑。支持安全联锁控制算法，能快速响应现场异常信号并执行联锁保护指令，保障工业生产过程的安全稳定。内置高精度信号处理电路，可实现对温度、压力、流量等多种非电量信号的精准采集与转换，信号采集延迟≤10ms，为实时控制提供及时、准确的数据支撑，适配工业自动化生产线、过程控制系统等对控制实时性要求较高的场景。
3.2 高可靠性冗余设计
模块采用多重可靠性设计，确保长期稳定运行。电源端集成EMI滤波与浪涌保护电路，可抵御工业电网的电压波动与干扰；I/O通道采用电气隔离设计（隔离电压≥250V AC），有效抑制通道间串扰与地环路干扰，防止单一通道故障影响整个系统运行。作为ProSafe-RS安全仪表系统的适配模块，具备符合安全标准的冗余设计，支持主备模块热备份，主备切换延迟≤5ms，确保故障状态下系统控制不中断；采用工业级高稳定性元器件，经过严格的环境老化测试，平均无故障工作时间（MTBF）≥100,000小时，满足工业连续生产需求。
3.3 多元通信与互联能力
模块配备专用总线接口与串行通信接口，实现与分布式控制系统及现场智能设备的灵活互联。V-net/IP总线接口支持长距离高速数据传输，可无缝集成于CENTUM CS、CENTUM VP等大型DCS系统，实现多模块协同工作与集中管控；RS-485接口可直接连接现场智能仪表、执行器等设备，简化系统接线。兼容多种工业通信协议，可实现跨设备、跨系统的数据共享，支持远程参数配置与固件升级，运维人员无需现场拆卸设备即可完成参数修改与系统维护，大幅提升运维效率。
3.4 完善的诊断与报警功能
模块集成全面的自诊断与故障报警功能，可实时监测自身运行状态（如电源电压、处理器状态、存储器状态、通信接口状态）及I/O信号状态（如信号超量程、信号断路/短路、传感器故障）。当检测到异常时，立即触发本地报警（状态指示灯红色闪烁）并向上位机发送详细报警信息，报警内容包括异常类型、故障通道编号、发生时间等，便于运维人员快速定位故障点。内置故障记录缓冲区，可存储最近100条报警记录，支持历史故障数据查询，为故障分析与预防性维护提供数据支撑。
3.5 便捷的编程与运维
模块支持通过横河专用组态软件（CENTUM VP Engineering Environment）进行参数配置与程序开发。软件具备图形化编程界面，可直观配置I/O通道信号类型、量程、滤波参数及控制逻辑，支持梯形图、功能块图等多种编程方式，降低开发难度。支持参数备份与恢复功能，可将配置参数与控制程序保存为文件，便于批量模块的参数复制与系统维护。模块正面配备清晰的状态指示灯（电源灯、运行灯、通信灯、报警灯），可直观反映模块整体运行状态，便于现场运维人员快速进行故障初判；采用标准DIN导轨安装设计，安装与拆卸便捷，可大幅缩短现场施工时间。
典型应用场景
YOKOGAWA SCP451-11处理器模块凭借其高可靠性、强适配性及精准的控制能力，广泛应用于各类工业自动化与过程控制场景：
- 工业自动化生产线：用于自动化生产线的设备联动控制、物料输送控制及生产工艺参数监测，可采集温度、压力等生产过程参数，执行精准控制指令，提升生产效率与产品质量稳定性。
- 过程控制系统：适配石油化工、化工、冶金等行业的过程控制系统，实现对反应釜温度、压力，管道流量、液位等关键工艺参数的实时监测与闭环控制，保障生产过程的安全、稳定运行。
- 能源管理系统：用于工厂能源消耗监测与控制，采集电力、蒸汽、水等能源介质的消耗数据，通过控制逻辑优化能源分配，降低企业能耗，实现节能降耗目标。
- 安全仪表系统：作为ProSafe-RS安全仪表系统的核心处理器模块，应用于需要安全联锁保护的工业场景（如化工装置的紧急停车系统），快速响应危险工况信号并执行联锁保护动作，降低生产安全风险。
