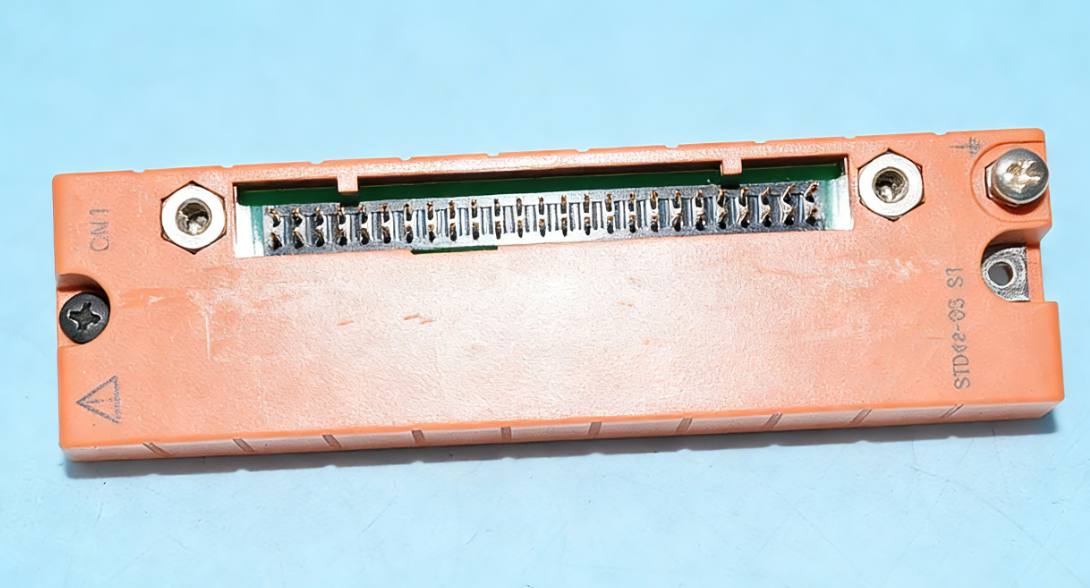

YOKOGAWA S9361DH-00终端板模块
产品详情
YOKOGAWA S9361DH-00终端板模块
核心基本信息
- 产品溯源与定位：原产于日本，属于横河CENTUM DCS系统的配套终端设备，专注于解决现场多类型信号与控制系统核心单元的高效对接问题，生命周期状态为活跃（Active），可长期稳定供货与技术支持。
- 物理规格：采用紧凑型设计，尺寸精准控制为100mm×120mm×25mm（长×宽×高），重量仅约0.3kg，轻便的结构设计极大降低了安装负载，便于在控制柜内进行密集布局。
- 环境适应性：工作温度范围为0°C至55°C，可适应大多数工业厂房的常温工作环境；同时具备良好的抗电磁干扰能力，能在工业现场复杂的电磁环境中稳定工作，存储温度范围为-20°C至65°C，满足不同地域的仓储运输需求。
- 认证标准：通过欧盟CE认证，严格符合国际工业安全与电磁兼容标准，确保在欧盟及全球多数地区的工业场景中合法合规使用，从设计源头保障了设备运行的安全性与可靠性。
- 供电规格：适配工业标准24V DC供电，供电电压波动容忍度±10%，具备稳定的供电适应性，可与工业现场常见的直流供电系统直接对接，无需额外配置专用电源模块。
核心功能与技术特性
S9361DH-00终端板模块的核心优势在于其强大的信号处理能力与灵活的系统适配性，具体功能特性可分为以下几个关键维度：
1. 多通道信号兼容能力
模块集成了丰富的通道资源，可同时处理模拟与数字两类核心工业信号，总计32个通道（16路模拟输入/输出通道+16路数字I/O通道），实现了单模块对多类型现场设备的集中管控：
- 模拟信号通道：16路模拟输入/输出通道支持灵活配置，可适配工业常用的0~10V电压信号与4~20mA电流信号，能直接对接温度传感器、压力变送器、液位传感器等模拟量输出设备，以及执行器、调节阀等模拟量输入设备。通道精度高达满量程的±0.1%，分辨率为16位，可精准捕捉现场信号的细微变化，保障控制指令的精准执行。
- 数字信号通道：16路数字I/O通道采用24V DC标准，可实现对现场开关状态的采集（如限位开关、急停按钮）与对执行元件的开关控制（如继电器、电磁阀）。数字通道具备光电隔离保护功能，能有效防止现场电压波动或浪涌对核心控制系统造成损坏。
2. 高速信号处理与传输
针对工业过程控制中对实时性的严苛要求，S9361DH-00采用了高性能信号处理芯片，数据采集速率与输出更新速率均达到1000 samples/second（1000次/秒）。这一高速处理能力确保了核心控制回路的实时响应，可快速反馈现场设备状态变化并执行控制指令，有效避免因信号延迟导致的控制偏差，尤其适用于需要精准时序控制的工业场景。
3. 高可靠性与容错设计
模块采用故障容错设计，配备双冗余电源接口与双冗余通信端口，可实现电源与通信的冗余备份。当主电源或主通信链路出现故障时，系统可自动切换至备用链路，保障信号传输不中断，极大提升了控制系统的整体稳定性。同时，模块内部采用高品质电子元件，具备过压、过流保护功能，可有效抵御现场电源异常对模块的损坏。
4. 灵活的安装与集成方式
支持面板安装与机架安装两种方式，可根据控制柜的布局需求灵活选择安装形式。模块采用标准化的接线端子设计，接线操作便捷，且端子具备防松动、防氧化处理，能有效降低长期运行中的接触故障风险。此外，模块支持Modbus TCP/IP通信协议，可轻松融入现有工业以太网控制系统，实现与上位机、PLC等设备的快速集成。
典型应用领域
凭借多通道、高精度、高可靠性的核心优势，S9361DH-00终端板模块广泛应用于各类工业自动化场景，成为连接现场设备与控制系统的关键桥梁，典型应用领域包括：
1. 过程控制系统
在石油化工、精细化工、医药化工等过程工业中，模块可集中采集反应釜的温度、压力、液位等模拟信号，同时接收控制系统指令，通过数字通道控制进料阀门、搅拌电机、排气阀等执行元件的运行状态。其高速信号处理能力可保障化工反应过程的精准控制，避免因参数波动导致的产品质量问题或安全隐患。
2. 制造自动化
在汽车制造、电子加工、机械加工等离散制造领域，模块可对接生产线的各类传感器（如光电开关、接近开关）与执行机构（如气缸、伺服驱动器），实现对生产工序的自动化控制。例如，在汽车零部件装配线上，可通过模块采集各工位的工作状态信号，同步控制输送线的启停、机械手的动作等，提升生产效率与流程稳定性。
3. 能源与环保领域
在火力发电、水力发电、污水处理等能源环保场景中，模块可用于采集发电机组的运行参数（如转速、振动、油温）、水处理工艺的水质参数（如pH值、浊度、溶解氧），并控制水泵、风机、曝气设备等关键设备的运行。其高可靠性设计可适应能源环保领域24小时连续运行的需求，保障生产过程的稳定与安全。
4. 建筑自动化
在大型商业建筑、工业厂房的楼宇自控系统中，模块可对接空调系统的温度、湿度传感器，通风系统的风机状态传感器，以及照明系统的开关元件，实现对建筑内环境参数的精准调控与能源优化。通过集中化的信号处理与控制，降低建筑能耗，提升环境舒适度。
安装与操作注意事项
为确保模块稳定运行与操作人员安全，在安装、接线与维护过程中需严格遵循以下规范：
1. 安装环境要求
安装位置需选择干燥、洁净、无腐蚀性气体、无强烈振动的区域，避免阳光直射与雨水冲刷；同时需预留足够的散热空间，确保模块散热顺畅，防止因高温导致性能下降或损坏。控制柜内安装时，应远离大功率感性负载（如接触器、变频器），减少电磁干扰。
2. 安全接线规范
接线前必须切断所有相关电源，悬挂“禁止合闸，正在作业”的警示标识，避免触电危险；接线时需严格按照模块接线图操作，区分模拟信号、数字信号与电源线，避免错接导致模块损坏。建议选用15~22AWG规格的屏蔽电缆，模拟信号电缆与动力电缆需分开布线，屏蔽层单端接地，减少信号干扰。紧固接线端子时，需按照规定的力矩操作，确保连接牢固，防止因振动导致接线松动。
3. 维护保养要点
日常维护需定期清理模块表面与接线端子的灰尘，可使用干燥的软布或毛刷擦拭，严禁使用带水或腐蚀性清洁剂；定期检查接线端子的紧固状态与电缆绝缘层是否破损，发现问题及时处理。每半年需对模块的通道精度进行校准，确保信号采集与输出的准确性；每年对模块的冗余电源、通信链路进行切换测试，验证容错功能正常。维护过程中若需更换模块，需确保新模块型号与原模块一致，更换后需重新进行通道校准与系统调试。
4. 故障处理规范
当模块出现故障报警或信号异常时，首先应切断电源，检查电源电压、接线状态是否正常；若接线无问题，可通过替换法将模块与备用模块互换，判断是否为模块本身故障。涉及模块内部电路维修时，严禁非专业人员擅自拆解，应联系横河电机官方售后或认证工程师进行处理。故障处理完成后，需重新进行系统联调，确保信号传输与控制功能恢复正常。
