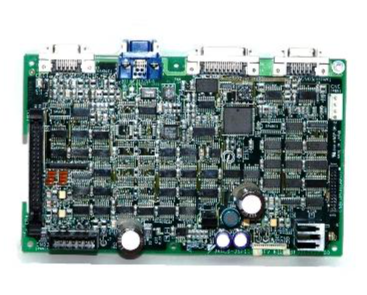

YASKAWA JANCD-JSP04-1 CNC板
时间: 2025-12-30浏览次数：
YASKAWA JANCD-JSP04-1 CNC板
YASKAWA JANCD-JSP04-1 CNC板
产品概述
YASKAWA JANCD-JSP04-1是安川（YASKAWA）品牌推出的高性能CNC板，核心定位于数控系统的核心控制与多轴联动管理，具备强大的数控指令解析、轴运动控制及加工过程监控能力，可实现复杂零件加工的轨迹规划、速度调节与精准定位。该板采用模块化结构设计，兼容安川Σ系列伺服系统及主流数控设备，支持多种数控编程格式，具备优异的环境适应性与运行稳定性，是提升数控机床加工精度、优化加工效率、保障生产流程顺畅的核心组件。目前该型号CNC板现货供应充足，可满足新数控机床配套、存量数控设备升级及维护等多样化需求。
规格参数
- 核心电气参数：额定电压DC 24V，额定功耗≤30W；搭载32位高性能处理器，指令处理速度达1μs/步，支持多轴联动控制（最大支持4轴联动）；定位控制精度达±1脉冲，适配高精度数控加工需求；工作温度范围0℃~40℃，确保数控加工场景下的稳定运行。
- 控制接口：标配MECHATROLINK-III高速伺服通讯接口，通讯速率最高达100Mbps，实现与伺服驱动器的实时数据交互；配备RS-485通讯接口，支持Modbus RTU协议，用于连接操作面板、手轮等外设；提供多路数字I/O接口（24输入/16输出），用于连接限位开关、急停按钮等辅助控制元件。
- 输出性能：支持脉冲/方向信号输出，脉冲频率最高达1MHz，适配安川Σ-V、Σ-VI系列伺服驱动器；具备过载保护、位置偏差过大保护等功能，可对加工过程中的异常状态快速响应，保护数控设备与工件安全；支持主轴转速控制信号输出，实现主轴与进给轴的协同联动。
- 认证标准：通过CE、UL国际安全认证，符合工业设备安全运行规范。
- 物理参数：重量约500g，尺寸符合数控系统标准安装规范（160×100×30mm）；防护等级达IP20，适配数控机床电气柜内安装环境，有效防尘防异物侵入，适配机械加工车间等工业场景。
性能特点
- 高精度多轴联动控制：依托32位高性能处理器与高速伺服通讯接口，实现多轴联动的精准同步控制，轨迹规划精度高，可满足复杂曲面、异形零件的加工需求；支持电子齿轮、电子凸轮功能，实现主轴与进给轴的柔性同步，提升加工表面质量。
- 强环境适配性与高可靠性：采用工业级高稳定性元器件与抗干扰电路设计，具备良好的电磁干扰抑制能力，通过电磁兼容（EMC）测试，可在机械加工车间等电磁环境复杂的场景稳定运行；具备完善的电源波动抑制功能，适应工业电网电压的轻微波动。
- 便捷集成与调试：提供详细的安装指导与简化的设置流程，支持与各类工业自动化系统无缝兼容，无论是新系统搭建还是旧系统升级，均能高效完成集成。
- 全面的故障诊断与便捷维护：具备完善的故障自诊断功能，可实时检测伺服通讯异常、位置偏差过大、过载、急停触发等故障状态，通过LED指示灯与通讯接口发出报警信号，并记录故障代码；支持在线参数修改与调试，无需拆卸模块即可完成参数优化，大幅降低维护难度与停机损失。
- 安全合规：符合国际安全标准与电磁兼容要求，自带完善的电气保护设计，降低设备运行风险。
工作原理
YASKAWA JANCD-JSP04-1 CNC板作为数控机床系统的核心控制单元，其工作原理基于“指令接收-轨迹规划-轴联动控制-状态反馈-故障诊断”的全流程数控控制逻辑。首先，CNC板通过通讯接口接收来自操作面板或上位机的数控编程指令（G代码、M代码等）；随后，内部32位高性能处理器对数控指令进行高速解析，结合加工零件的参数完成轨迹规划与轴运动参数计算，生成各轴的位置、速度控制指令；接着，通过MECHATROLINK-III高速伺服通讯接口将控制指令实时传输至各伺服驱动器，驱动伺服电机按规划轨迹运动，实现多轴联动加工；同时，CNC板实时采集各轴的实际位置、速度信号及限位、急停等辅助信号，与设定值进行对比，动态修正控制指令，保障加工精度；此外，内部故障诊断电路持续监测运行状态，一旦检测到异常，立即触发报警并记录故障代码，停止加工动作，保护设备与工件安全。
注意事项
- 电压匹配与电源防护：安装前需确认供电电压与模块额定电压（DC 24V）一致，避免电压波动超出±10%的允许范围；建议在电源输入端加装浪涌保护器与滤波器，防止电网浪涌与电磁干扰损坏模块内部电路；长期不使用时，需断开电源，避免待机电流导致元件老化。
- 安全操作规范：接线、检修或更换部件时，必须先断开电源，严禁在通电状态下触碰端子，防止触电事故。
- 正确接线与通讯配置：严格按照接线手册区分电源接口、伺服通讯接口、I/O接口，严禁错接、混接，避免模块永久性损坏；接线时确保端子紧固，防止松动导致接触不良或通讯中断；伺服通讯电缆需选用安川专用屏蔽电缆，动力电缆与信号电缆间距≥300mm，减少信号干扰；根据伺服电机型号与加工需求，精准配置轴参数、电子齿轮比等关键参数，确保多轴联动精度。
- 规范接地设置：需严格按照当地接地规范连接接地端子，避免与电焊机、电机等设备共用接地，多个模块并排使用时需分别独立接地，禁止接地线回路，防止触电或火灾风险。
- 专业人员操作：模块的参数设定、系统集成与故障维修需由专业技术人员完成，避免非专业操作导致系统故障或设备损坏。
