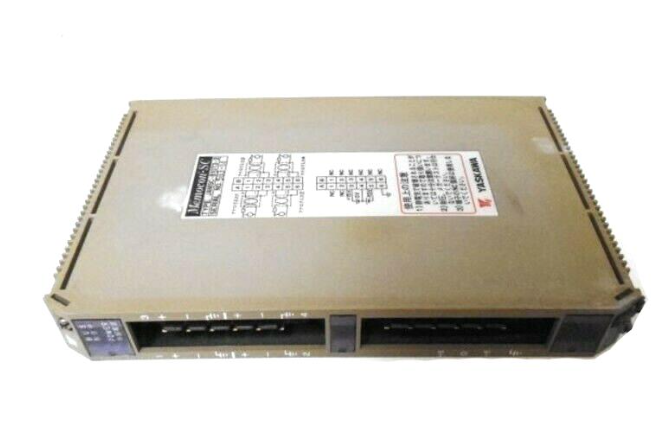

YASKAWA JAMSC-B1071 控制模块
时间: 2025-12-30浏览次数：
YASKAWA JAMSC-B1071 控制模块
YASKAWA JAMSC-B1071 控制模块
产品概述
YASKAWA JAMSC-B1071是安川（YASKAWA）品牌推出的高性能伺服控制模块，核心适配自动化系统中的伺服驱动控制需求，兼具精准运动控制与系统联动功能，可实现伺服电机的高精度定位、速度调节及转矩控制，保障设备平稳运行并提升生产效率。该模块采用标准化机架式结构设计，支持与现有PLC等自动化系统无缝集成，具备较强的环境适应性与结构兼容性，是工业自动化领域中优化运动控制流程、提升系统可靠性的关键组件。目前该型号模块有现货供应，可满足新系统搭建及存量系统的维护与升级需求。
规格参数
- 核心电气参数：额定电压200V，额定频率50Hz；适配伺服电机额定功率1.5kW，支持额定转速3000rpm，额定转矩控制精度达±5%。
- 控制接口：配备EtherCAT工业以太网接口，支持高速实时通讯，保障控制指令的快速传输与响应。
- 输出性能：输出频率高达50kHz，可实现高精度的伺服驱动控制，满足精密运动控制场景需求。
- 认证标准：通过CE、UL国际安全认证，符合工业设备安全运行规范。
- 物理参数：重量约730g，采用标准化机架安装设计，适配工业控制柜的常规安装环境。
性能特点
- 高精度多模式控制：支持感应电机与同步电机驱动，通过矢量控制算法实现高精度速度与转矩控制，转矩控制精度达±5%；带PG控制场合可实现50Hz以上速度响应，机械刚性不足时可通过加减速补偿（前馈功能）实现无振动、无过冲响应。
- 强环境适应性与稳定性：采用高品质材料与加固设计，可耐受工业现场的振动、粉尘等严苛环境；具备新方式的在线自学习和自适应控制功能，能有效抑制电机温度上升及电动/再生切换时的影响，保障长期稳定运行。
- 便捷集成与调试：提供详细的安装指导与简化的设置流程，支持与各类工业自动化系统无缝兼容，无论是新系统搭建还是旧系统升级，均能高效完成集成。
- 高效数据管理：具备寄存器输出功能，可提升系统数据采集与管理效率，为自动化控制的数据分析与优化提供支持。
- 安全合规：符合国际安全标准与电磁兼容要求，自带完善的电气保护设计，降低设备运行风险。
工作原理
YASKAWA JAMSC-B1071控制模块作为自动化系统的核心伺服控制单元，其工作原理基于“指令接收-信号处理-驱动输出-状态反馈”的闭环控制逻辑。首先，模块通过EtherCAT接口接收来自上位控制器（如PLC、工控机）的控制指令（如位置、速度、转矩设定值）；随后，内部处理器对指令信号进行解析与运算，结合内置的矢量控制算法生成精准的驱动信号，并根据电机类型自动适配控制模式；接着，通过高频输出电路将驱动信号传输至伺服电机，控制电机按设定参数运行；同时，模块实时采集伺服电机的运行状态信号（如实际转速、位置、电流、温度等），并反馈至上位控制器，形成闭环控制，持续修正驱动指令；此外，模块通过在线自学习功能实时适配电机状态，进一步提升控制精度与稳定性，内置寄存器可实时存储运行数据，为系统数据管理与故障诊断提供基础。
注意事项
- 电压匹配与容量检查：安装前需确认供电电压与模块额定电压（200V）一致，避免电压不匹配导致模块损坏；若采用一台模块并联驱动多台电机，需确保电机额定电流合计的1.1倍小于模块额定输出电流。
- 安全操作规范：接线、检修或更换部件时，必须先断开电源，严禁在通电状态下触碰端子，防止触电事故。
- 正确接线与配件使用：主电路电源需连接至指定输入端子（如R/L1、S/L2、T/L3），严禁误接至输出端子（如U/T1、V/T2、W/T3等），否则会造成模块永久性损坏；单相供电场景需仅使用R/L1、S/L2端子，不得连接T/L3端子；专用选购件端子（B1、B2、+1、+2等）仅可连接指定专用配件，禁止连接其他设备；严禁在输出侧设置功率因数改善用电容器及浪涌抑制器，建议在电源侧设置直流电抗器或交流电抗器改善功率因数。
- 规范接地设置：需严格按照当地接地规范连接接地端子，避免与电焊机、电机等设备共用接地，多个模块并排使用时需分别独立接地，禁止接地线回路，防止触电或火灾风险。
- 专业人员操作：模块的参数设定、系统集成与故障维修需由专业技术人员完成，避免非专业操作导致系统故障或设备损坏。
