YASKAWA SGMAH-02AAA21高精度伺服电机模块
时间: 2025-12-30浏览次数：

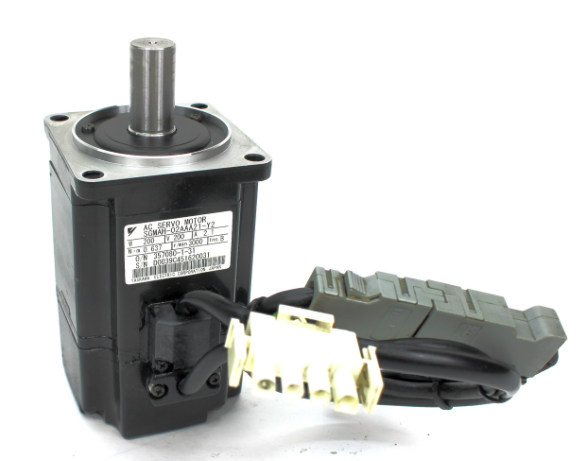

YASKAWA SGMAH-02AAA21高精度伺服电机模块
YASKAWA SGMAH-02AAA21高精度伺服电机模块
核心技术参数详解
SGMAH-02AAA21的技术参数是其性能表现的核心支撑，各参数经过精准匹配与优化，确保在不同负载和工况下均能实现高效稳定运行，具体参数及解析如下：
1. 动力性能参数
- 额定功率：0.2kW（200W），属于小型伺服电机范畴，适用于中低负载的精密驱动场景，如小型机械臂关节驱动、精密检测平台进给等。
- 转速特性：额定转速3000r/min，转速公差±10%，确保在额定工况下转速稳定性；无负载最高转速可适配系统需求实现精准调控，配合高效驱动算法，可实现转速的平滑切换与快速响应。
- 转矩性能：额定转矩0.64N·m，瞬时最大转矩1.92N·m，具备3倍过载能力。这一特性使其在瞬间负载突变的场景下（如设备启动、紧急定位）仍能保持稳定运行，避免因负载波动导致的定位偏差或系统停机。
2. 电气特性参数
- 电源规格：采用单相AC200V供电，电压波动适应范围为-15%～+10%，可适配不同地区的电网电压波动，降低因电压不稳定对电机运行的影响。
- 编码器配置：标配13位高分辨率相对值编码器，每转可输出8192个脉冲信号。该编码器为伺服系统的精准定位提供了核心反馈保障，使电机的控制精度在全速范围内达到±0.01°，能够满足半导体封装、光学检测等对定位精度要求极高的场景需求。部分升级版本可支持20位串行编码器，进一步提升分辨率与控制精度。
- 绝缘与耐压性能：绝缘电阻在DC500V测试条件下≥10MΩ，绝缘耐压为AC1500V 1分钟（200V级），主回路与控制回路采用隔离设计，有效避免了控制信号与动力信号之间的干扰，同时提升了电机的电气安全性与抗干扰能力。
3. 物理与安装参数
- 结构尺寸：采用紧凑型设计，具体尺寸为120x100x80mm（长×宽×高），重量仅3.5kg，便于集成到空间受限的设备中，如小型自动化装配机、医疗仪器等。
- 轴端设计：标准配置为直轴、不带键槽，可根据实际应用需求选配带油封、带保持制动器（DC90V）的版本，制动器可实现电机断电后的定位保持，适用于垂直负载或需要紧急制动的场景。
- 安装方式：采用法兰式安装，安装接口标准化，便于与各类机械结构精准对接，降低设备集成难度。旋转方向默认在正转指令下，从负载侧看为逆时针（CCW）旋转，可通过系统参数调整转向。
关键功能特性与技术优势
SGMAH-02AAA21在功能设计上充分体现了安川电机的伺服控制技术优势，核心功能围绕精准控制、便捷调试、稳定运行和易维护性展开，具体如下：
1. 高精度闭环控制技术
该电机采用无刷永磁结构，配合高分辨率编码器实现全闭环控制。其工作原理基于定子绕组产生旋转磁场，与永磁体转子相互作用产生转矩，同时编码器实时采集转子位置信息并反馈给伺服驱动器，驱动器通过矢量控制算法（FOC）将定子电流分解为磁场分量（Id）和转矩分量（Iq），分别进行精准调控，实现对电机转速和位置的高精度控制。相较于传统控制方式，矢量控制技术大幅提升了电机的动态响应速度和稳态控制精度，转速波动被有效抑制，运行更加平稳。
2. 智能自动调谐功能
配备先进的自动调谐功能，能够自动检测并适配机械负载的特性参数（如惯性、阻尼等），进而优化伺服系统的控制参数（如增益、积分时间等），使伺服系统与机械系统达到最佳匹配状态。这一功能大幅降低了系统调试的难度，减少了调试时间，即使是非专业操作人员也能快速完成系统搭建与优化，同时提升了系统的整体运行稳定性，避免因参数不匹配导致的震荡或响应迟缓问题。
3. 完善的诊断与维护功能
- 故障诊断功能：具备全面的故障检测与报警功能，可实时监测编码器状态、电源电压、过载情况、过热等异常工况，并通过伺服驱动器输出对应的报警代码（如编码器故障对应报警代码A.84），便于操作人员快速定位故障原因。
- 报警追踪记忆：支持报警信息的追踪与记忆，可记录故障发生前后的运行参数，为故障排查提供详细数据支撑。主回路与控制回路的隔离设计，使得在出现故障时仅需关闭主回路电源即可进行维护，保障了维护人员的安全，同时简化了维护流程。
- 便捷接线与调试：采用全插接式端子排，接线规范且便捷，减少了接线错误的风险；支持RS485/Modbus通讯协议，可实现与上位控制系统的高效数据交互，便于系统集中监控与参数调整。此外，可通过安川Mechatrolink-II调试软件实现参数备份、波形记录等高级功能，进一步提升调试与维护效率。
4. 机械共振抑制能力
内置机械共振抑制算法，能够自动检测机械系统的共振频率，并通过调整控制参数对共振进行抑制，有效降低了机械振动对系统运行的影响。这一功能在精密加工、光学检测等对振动敏感的场景中尤为重要，可避免振动导致的加工精度下降或检测误差增大，提升了设备的加工/检测质量。
环境适应性与防护性能
SGMAH-02AAA21在设计上充分考虑了工业现场的复杂环境，具备优异的环境适应性和防护性能，确保在不同工况下均能稳定运行：
1. 防护等级与耐污设计
防护等级达到IP65（轴端部为IP52），IP65等级意味着电机主体可完全防止粉尘进入，且能承受任意方向的低压喷水，轴端部IP52等级可防止有害粉尘积聚和垂直滴水侵入。同时采用耐油污设计，能够适应工业现场常见的油污环境，扩大了其应用范围，可安全应用于机床、包装机械等油污较多的场景。
2. 宽温湿度与抗冲击振动能力
- 温度适应性：工作环境温度范围为0～40℃（无冻结），存储温度范围为-15～70℃，可适应大多数工业现场的温度条件，避免因温度过高或过低导致电机性能下降或损坏。
- 湿度适应性：工作环境湿度为20～80%RH（无凝露），有效防止因湿气凝结导致的电气部件短路或腐蚀问题。
- 抗冲击振动能力：抗冲击等级达到5G（10～55Hz），振动等级为V15，能够承受工业现场常见的冲击与振动干扰，确保在恶劣工况下仍能稳定运行，延长了电机的使用寿命。
3. 海拔适应性
适用海拔高度≤1000m，在超高海拔环境下（超过1000m）使用时，需通过降额运行确保电机性能与安全性，避免因空气稀薄导致散热不良或绝缘性能下降。
典型应用场景
基于其高精度、小体积、高稳定性的特点，SGMAH-02AAA21广泛应用于对定位精度和运行稳定性要求较高的中低负载场景，主要包括以下领域：
1. 精密定位系统
- 半导体封装设备：用于半导体芯片的精准封装、引线键合等工序，要求电机具备极高的定位精度和运行平稳性，避免对精密芯片造成损伤。
- 医疗仪器驱动：如医疗影像设备（CT、MRI）的扫描平台驱动、精密手术器械驱动等，需电机在小空间内实现精准控制，同时具备低噪声、高可靠性的特点。
- 光学检测平台：用于光学元件检测、电子元件外观检测等设备的平台进给驱动，确保检测镜头或工件的精准定位，提升检测精度与效率。
2. 高速搬运与装配设备
- 电子元件插装机：用于电路板上电子元件的高速精准插装，要求电机具备快速响应能力和高频定位精度，提升插装效率与合格率。
- 包装机械：适用于食品、药品等小型产品的精密包装设备，如包装膜的精准送料、产品的定位分拣等工序，确保包装精度与一致性。
- 自动化装配线：用于小型零部件的自动化装配，如汽车零部件、电子元器件的装配工位驱动，实现高效精准的装配作业。
3. 其他高端工业场景
还可应用于小型机床进给装置、精密印刷设备、实验室精密仪器等场景，凭借其紧凑型设计和高精度控制能力，为各类高端设备提供可靠的动力支持。
质量保障与服务支持
SGMAH-02AAA21严格遵循安川电机的高品质生产标准，通过了ISO9001质量管理体系认证和ISO14001环境管理体系认证，符合CE、UL等国际安全标准，产品质量得到充分保障。该电机标配三年质保服务，安川电机提供专业的技术支持团队，24小时响应客户的技术咨询与故障排查需求。
在维护方面，建议用户按照产品手册的推荐计划进行定期检查，包括清洁电机表面、检查接线端子紧固性、检测编码器状态等，避免因维护不当导致的故障。若出现故障，可参考故障诊断手册或联系专业维修人员进行维修，维修过程需严格遵循安川电机的维修标准，确保维修后电机性能恢复至正常水平。
