YASKAWA CP-317/217IF通信接口模块
时间: 2025-12-26浏览次数：

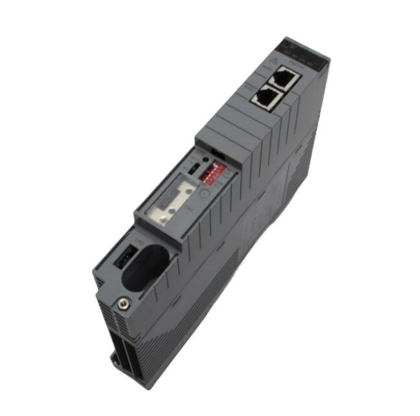

YASKAWA CP-317/217IF通信接口模块
YASKAWA CP-317/217IF通信接口模块
产品核心概述
CP-317/217IF属于安川CP-9200SH系列通信模块，采用模块化设计理念，可与安川CP系列、MP系列控制器（如MP920、MP2300等）灵活组合，构成完整的工业控制与通信系统。该模块整体尺寸为2.2cm×12.4cm×12.6cm，重量约1.5kg，结构紧凑，便于在工业控制柜内密集安装。其核心定位是解决工业场景中不同设备间的通信壁垒，实现传感器、执行器、变频器、智能仪表等设备与控制器之间的实时数据传输，为自动化生产的精准控制和智能监控提供稳定的通信保障。
从产品系列关联来看，CP-317与CP-217IF同属安川串行通信模块系列，功能架构高度相似，其中CP-217IF的技术资料相对更完善，其核心特性可作为理解CP-317功能的重要参考；两者均依托安川成熟的工业通信技术，确保在复杂工业环境下的通信稳定性和兼容性。
核心功能特性
1. 多接口配置，适配多元通信需求
CP-217IF作为该系列的代表性型号，配备了丰富的串行接口，具体包括两个RS-232C接口和一个RS-422/485接口，三种接口各有侧重，覆盖不同的通信距离和设备类型需求。其中：
- RS-232C接口（CN1为D-Sub 9针连接器）：支持点对点短距离通信，传输距离通常不超过15米，适用于连接近距离的智能仪表、编程设备（如MPE720编程器）等。该接口可作为工程端口使用，通过连接编程设备可实现对MP920等控制器的工程配置、程序上传下载及设备调试功能。
- RS-422/485接口：支持差分信号传输，抗干扰能力强，传输距离可达1200米（RS-485），适用于长距离、多节点的通信场景。其中RS-422为全双工通信，可实现点对点双向数据传输；RS-485为半双工通信，支持最多32个节点的总线型连接，便于构建大规模的分布式通信网络，广泛用于连接远程传感器、变频器等设备。
CP-317虽公开技术资料相对较少，但结合系列产品特性推测，其接口配置与CP-217IF类似，同样以串行通信接口为核心，侧重满足工业场景中的基础串行通信需求，可与CP-217IF形成功能互补或型号替代，适配不同用户的系统配置需求。
2. 多协议支持，打破设备通信壁垒
协议兼容性是工业通信模块的核心竞争力，CP-317/217IF具备强大的协议支持能力，可无缝对接安川自有设备及第三方工业设备：
- 核心协议：支持安川标准Memobus协议及Extended Memobus协议，这两种协议是安川工业设备间通信的“通用语言”，可实现CP系列、MP系列控制器与模块之间的高效数据交互。主设备通过发送符合Memobus/Extended Memobus格式的指令，可精准读取从设备的运行参数、状态信息，或向从设备下发控制指令，从设备接收指令后将执行结果以标准响应消息返回，确保通信的准确性和实时性。
- 扩展协议：除自有协议外，该模块还支持多种通用工业通信协议及自定义协议，可与三菱、西门子等第三方品牌的PLC、变频器等设备实现跨品牌协同。例如，在港口集装箱码头的远程起重机监控系统中，模块可通过Memobus协议与安川PLC交互，同时通过Melsec协议与三菱变频器协同，实现吊具动作的精准控制和能耗优化。
3. 高速稳定通信，保障控制精度
该模块依托安川优化的通信电路设计和信号处理算法，实现高速数据传输，可满足工业控制中对实时性的严苛要求。例如，在汽车制造的冲压线中，模块可实时传输压力机、机械手及传感器的位置、压力数据，传输延迟低，确保控制器对设备的同步控制精度达到0.1毫米级，助力生产节拍提升至15冲次/分钟，较传统通信方案效率提升30%。
同时，模块具备优异的抗干扰能力，通过内置电磁屏蔽层、信号自校准算法，可有效抵御工业环境中的电磁干扰、电压波动等影响。在钢铁轧制车间的高温（70℃）、强电磁干扰环境中，仍能确保信号传输误差率低于0.01%，年漂移率仅±0.1%F.S.，保障长期运行的稳定性。
4. 灵活的编程与扩展能力
CP-317/217IF支持通过梯形图或SFC语言进行编程配置，用户可通过Msg-Snd（发送）和Msg-Rcv（接收）函数，在程序中灵活定义数据传输逻辑，实现自定义的通信流程。此外，模块采用模块化架构，可根据系统需求灵活扩展，通过与安川电源模块、CPU模块、SVA模块等组合，快速搭建适配不同工业场景的控制与通信系统，降低系统集成难度和成本。
5. 低功耗与故障诊断特性
模块采用节能设计，正常工作功耗低于15W，配合动态电源管理技术，在无数据传输的待机状态下，待机电流可低至1.5μA，能有效降低工业系统的整体能耗。例如，在锂电池隔膜生产线的收卷系统中，模块24小时连续运行，单线年节电量可达5000kWh，相当于减少3.5吨二氧化碳排放，符合绿色制造的发展趋势。
同时，模块内置完善的故障诊断功能，可实时监测通信链路状态、接口连接状态及自身运行状态。当出现通信中断、信号异常等问题时，可快速触发报警，并将故障信息上传至控制器或监控系统，便于运维人员及时排查问题，避免因通信故障导致的生产中断，提升系统运行的安全性和可靠性。
通信协议与传输机制详解
CP-317/217IF的核心通信机制基于Memobus/Extended Memobus协议，该协议是安川专为工业串行通信设计的主从式通信协议，具备通信格式简洁、传输效率高、抗干扰性强等特点，其核心传输流程如下：
1. 通信拓扑结构
采用主从架构，通常由安川CP系列或MP系列控制器作为主设备，CP-317/217IF模块作为通信接口载体，连接多个传感器、变频器等从设备，形成1:N（主对多从）的通信网络；也可实现1:1（点对点）的直接通信，适配不同的系统架构需求。在以太网扩展场景中，通过搭配218IF系列以太网接口模块，还可实现TCP/UDP协议的以太网通信，最大支持32个从设备通过UDP连接，16个从设备通过TCP连接。
2. 核心传输流程
1. 主设备指令发送：主设备（控制器）根据控制需求，生成符合Memobus/Extended Memobus格式的指令帧，指令帧包含从设备地址、功能码、数据长度、数据内容及校验码等核心字段，其中校验码用于确保指令传输的准确性，避免因干扰导致的数据错误。
2. 指令传输与接收：主设备通过CP-317/217IF模块的对应接口（RS-232C/RS-422/485）将指令帧传输至目标从设备；模块会对指令帧进行信号转换和放大，确保在工业环境中稳定传输。
3. 从设备响应：从设备接收指令帧后，对地址和校验码进行验证，验证通过后执行对应的操作（如上传运行参数、执行控制动作等），并生成响应帧，响应帧包含执行状态、返回数据等信息。
4. 响应数据回传：从设备将响应帧通过原通信链路回传至CP-317/217IF模块，模块对响应帧进行处理后传输至主设备，主设备根据响应信息判断指令执行结果，进而开展后续控制逻辑。
此外，模块还支持自由格式通信，用户可根据特殊设备的通信需求，自定义指令帧格式和传输逻辑，进一步提升了产品的适配性和灵活性。
典型应用场景
CP-317/217IF凭借其多接口、多协议及高可靠性的特性，广泛应用于各类工业自动化场景，成为实现设备协同、数据采集与精准控制的核心组件，以下是几个典型应用案例：
1. 汽车制造行业：焊装与冲压线控制
在汽车焊装车间，CP-317/217IF模块通过RS-485接口连接200余个焊接传感器、执行器及变频器，实时采集焊接电流、温度、焊点位置等关键数据，并通过Memobus协议将数据传输至安川MP系列控制器；控制器根据数据反馈，精准调整焊接参数，实现焊接过程的闭环控制。某合资车企应用该方案后，焊点虚焊率从0.8%降至0.2%，设备综合效率（OEE）提升18%。在冲压线中，模块通过高速数据传输，实现压力机、机械手的同步控制，确保冲压精度达到0.1毫米级，显著提升生产节拍。
2. 新能源行业：锂电池隔膜生产
锂电池隔膜的双向拉伸工艺对张力控制精度要求极高，CP-317/217IF模块通过RS-422接口连接张力传感器，采用透明传输模式将实时张力数据转发至控制器，实现锥度张力的渐变控制。某头部锂电池企业应用该模块后，隔膜厚度波动从±1.5μm降至±0.3μm，A级品率从92%提升至99.5%，年增收超2000万元。同时，模块的低功耗特性支持24小时连续运行，进一步降低了生产能耗。
3. 港口物流行业：智能吊具远程监控
在自动化港口码头，CP-317/217IF模块构建起吊具与中控室之间的通信网络。模块通过RS-485接口连接吊具上的压力传感器、角度传感器，实时采集吊具负载、姿态等数据，经工业交换机上传至中控室；中控室根据数据反馈，通过模块向吊具执行器下发调整指令，实现吊具姿态的实时优化。上海港某自动化码头应用该方案后，装卸效率提升25%，单船在港时间缩短4小时，显著提升了港口物流周转效率。
4. 金属加工行业：热轧与冷轧控制
在钢铁轧制车间（如宝钢1580mm热轧产线），CP-317/217IF模块与磁粉制动器、张力传感器联动，通过RS-485接口实时传输带钢张力数据，控制器根据数据实现带钢张力的闭环调节。实际应用显示，该方案可将带钢跑偏量从±15mm降至±3mm，废品率直降18%，年减少经济损失1500万元。模块的抗高温、抗电磁干扰特性，确保了在70℃高温、强电磁干扰的轧制环境中稳定运行。
外观结构与安装规范
1. 外观与接口布局
CP-317/217IF采用长方体结构，外壳为高强度工程塑料，表面设有多个状态指示灯（电源灯、通信状态灯、故障报警灯），可直观反映模块的运行状态（如电源是否正常、通信是否通畅、是否存在故障等），便于运维人员快速排查问题。模块正面或侧面设有接口区域，清晰区分RS-232C（D-Sub 9针）和RS-422/485接口，接口处设有防尘防护设计，减少粉尘对接口的损坏；底部设有导轨安装卡槽和固定螺丝孔，适配两种安装方式。
2. 安装环境要求
为确保模块稳定运行，安装环境需满足以下要求：
- 环境条件：安装于干燥、清洁、通风的环境中，避免粉尘、湿气、腐蚀性气体及剧烈振动；工作温度范围通常为-10℃~60℃，相对湿度≤85%（无凝露）；若环境温度超过50℃，需配备强制风扇或冷却风扇，但避免冷风直接吹向模块。
- 抗干扰要求：远离高压设备、动力设备及动力电缆，与动力电缆的距离应大于200mm，避免电磁干扰影响通信稳定性；若无法远离，需采用屏蔽电缆，并做好接地处理。
3. 安装操作规范
模块支持两种标准安装方式，安装过程需严格遵循以下规范：
- 导轨安装：可直接安装在符合DIN46277标准的35mm宽导轨上，安装时先将模块底部的卡槽对准导轨，向下按压并滑动至固定位置，确保模块卡紧，无松动现象。该方式安装便捷，便于后期模块的拆卸和维护。
- 螺丝固定：通过模块底部的固定螺丝孔，采用M3螺丝将模块固定在安装面板上；若模块设有4个螺丝孔，建议选用对角线上的两个孔进行固定，确保固定牢固，避免因振动导致模块移位。螺丝紧固 torque 需控制在0.5N·m左右，避免过紧损坏模块或过松导致固定不牢。
- 安装间距：模块与周边设备或柜体壁之间需预留足够的散热空间，建议间距不小于20mm；若采用密集安装方式（如多模块连续排列），需加强通风散热，避免因温度过高影响模块寿命。
4. 接线规范
接线质量直接影响通信稳定性和安全性，接线时需遵循以下要求：
- 接线前准备：必须切断系统所有外部电源，避免带电接线导致触电或模块损坏；确认模块型号、接口类型与接线设备匹配，选用符合规格的电缆（如RS-485通信建议选用屏蔽双绞线）。
- 电缆选择：RS-232C通信选用标准串口线，长度不超过15米；RS-422/485通信选用屏蔽双绞线，长度不超过1200米，电缆截面积为0.25~1.65mm²（单芯/多芯均可）。
- 屏蔽处理：屏蔽电缆的屏蔽层需在主机侧单端接地，避免两端接地产生电位差，导致干扰信号引入；模拟输出线和远程RS-485通信线必须使用屏蔽双绞线，必要时可在信号接收设备前端连接共模线圈，抑制线路干扰。
- 接线操作：使用规格为0.6×3.5mm、长度大于130mm的一字螺丝刀进行接线操作，端子间距为5.0mm；将导线剥去适当长度的绝缘层，确保导体完全插入端子内，避免导线裸露部分与相邻端子接触，导致短路；接线完成后，轻轻拉扯导线，确认无松动现象。
- 熔断器设置：模块本身未配备熔断器，若需额外保护，可根据额定电压250V、额定电流1A的规格设置继电器熔断器。
