XYCOM Proto XVME-085总线模块
时间: 2026-01-06浏览次数：

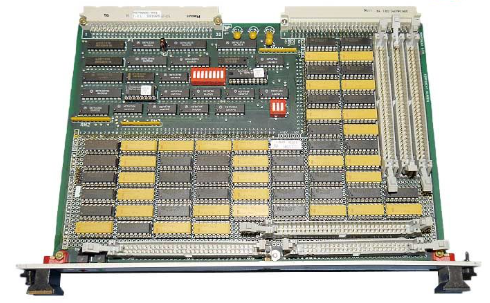

XYCOM Proto XVME-085总线模块
XYCOM Proto XVME-085总线模块
产品基础信息
产品定位：XVME-085 是一款适用于 VMEbus 的 6U 规格原型模块，与 XVME-087（3U 规格）同属系列产品，核心为 Non-Intelligent Kernel（NIKL）设计，可满足 8 位和 16 位从设备的 VMEbus 规范信号需求，支持用户通过添加应用电路设计专属 VMEbus 从模块。
库存与状态：现货供应，成色优良。
质保期限：提供 90 天保修服务。
关联产品：原型调试需搭配 Xycom XVME-090 扩展模块使用。
核心功能特性
支持时序生成、数据 / 地址 / 控制缓冲、VMEbus 中断器功能；
具备跳线 / 开关可选的地址解码电路，实现灵活地址配置；
采用 Xycom 标准 I/O 架构，包含模块 I/O、状态 / 控制寄存器及模块状态指示灯；
提供原型接线网格与简易应用电路接口，适配原型组件的接线需求。
典型应用场景
并行接口设计与实现；
专有接口开发；
运动控制器（旋转变压器接口）研发；
小批量特殊应用 VMEbus 模块生产。
关键技术参数
（一）原型区域规格
指标 XVME-085 数值
面积（平方英寸） 35.5
等效 14 引脚数量 75
占比 72%
（二）访问时间（至 DIACK）
操作类型 最大时间
中断响应 425 ns
写周期（DS 至 DTACK） 458 ns
写周期总时长 665 ns
读周期（DS 至 DTACK） 333 ns
读周期总时长 535 ns
（三）供电与合规性
供电：+5VDC，典型电流 700 mA；
合规性：符合 VMEbus 规范 IEEE 1014，支持 A16:0 16/D08 (EO) DTB 从设备、中断器、I (0)-I (7)(DYN) ROAK、Uhbty 信号 SYSFAIL；
外形尺寸：6U 规格，233.35 mm × 160 mm（9.2 in × 6.3 in）。
（四）环境规格
环境指标 运行状态 非运行状态
温度 0°C 至 65°C（32°F 至 149°F） -40°C 至 85°C（-40°F 至 185°F）
湿度 5% 至 95% RH（无凝露） 5% 至 95% RH（无凝露）
海拔 海平面至 10,000 ft（3043m） 海平面至 50,000 ft（15,240m）
振动 2.5g 峰值加速度，0.030 in 峰峰值位移 5.0g 峰值加速度
冲击 30g 峰值加速度，11ms 持续时间 50g 峰值加速度，11ms 持续时间
订购信息
XVME-085：6U VMEbus 原型模块
XVME-087：3U VMEbus 原型模块（系列配套型号）
