ABB SPACOM继电器改造计划到REX615产品指南
时间: 2026-04-17浏览次数：
ABB SPACOM继电器改造计划到REX615产品指南
ABB SPACOM继电器改造计划到REX615产品指南
ABB发布的SPACOM 系列保护继电器替换为 REX615 继电器的改造产品指南（4TLB000502 B 版），核心为电力系统提供开关柜生命周期延长方案，通过REX615 一体化继电器搭配专用改造配件实现快速替换，支持20 余款 SPACOM 型号，大幅降低接线与停机时间，同时提供工程配置、安装工具、订购编码及培训服务，全面兼容IEC 61850等多协议，满足现代变电站自动化需求。
替换产品与兼容型号
1. 替换主体：REX615
归属：**Relion®** 系列一体化保护控制继电器
设计：紧凑型、可抽出式
通信：支持IEC 61850（Ed1/2.1）、IEC 60870-5-103、IEC 104、Modbus、DNP3
优势：兼容原有功能，可扩展保护、控制、状态监测
2. 支持替换的 SPACOM 型号（共20 余款）
SPAA/SPAC/SPAD/SPAF/SPAJ/SPAM/SPAS/SPAU 全系列 C 型
改造服务内容
标配内容
REX615 继电器 +改造连接器套件
全套技术文档
安装人员支持
REX615 配置服务
切割工具包
安装支撑框架
盖板（SPACOM 300 系列专用）
按需可选
Relion® BIO-Tester 610-611-615-620 测试仪
专项培训
工程配置
配置工具：PCM600
配置模式
出厂默认配置
定制预配置（匹配原 SPACOM 参数）
参数修改：本地 HMI 面板或 PCM600 软件
安装配件（核心）

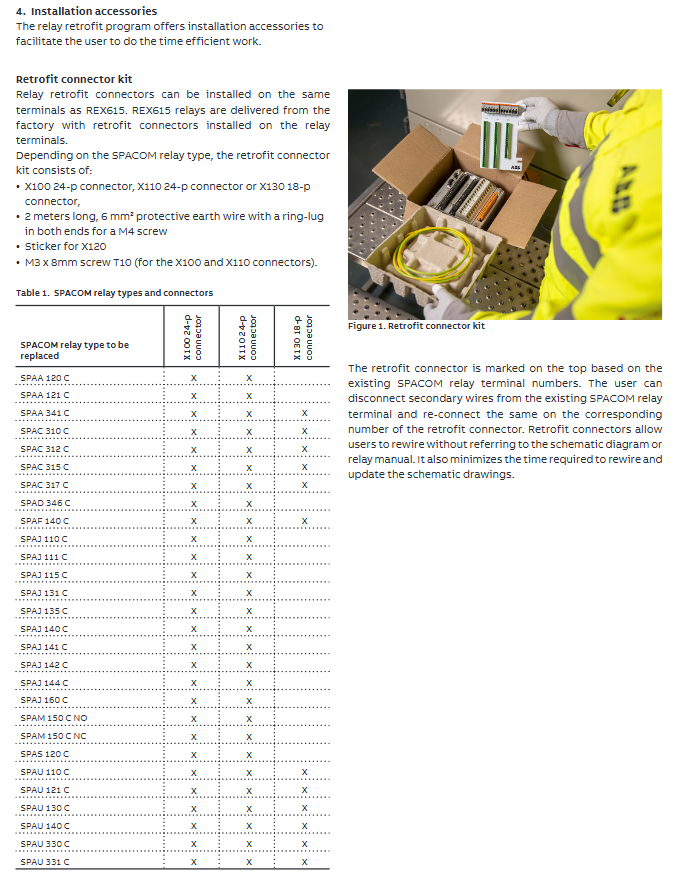

1. 改造连接器套件
型号：X100（24 针）、X110（24 针）、X130（18 针）
功能：按原 SPACOM 端子编号标记，直接对插接线，无需查图纸
附件：2 米 6mm² 接地铜线、螺丝、标签

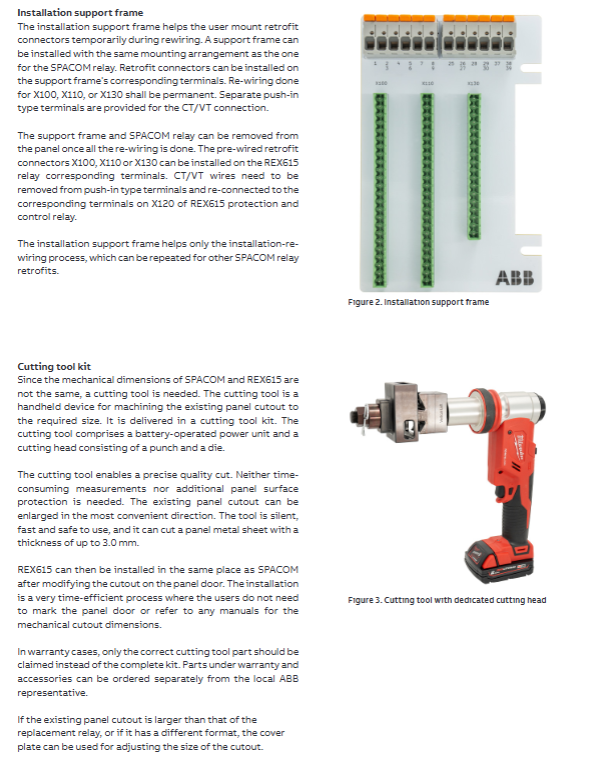

2. 安装支撑框架
作用：临时固定连接器，方便接线，可重复使用
规格：分100 系列与300 系列专用
3. 切割工具包
用途：修正开关柜开孔尺寸
能力：切割最大 3.0mm金属板
组成：电池动力单元、切割头、电池、充电器
4. 盖板
适用：SPACOM 300 系列改造，填补开孔尺寸差
选型与订购
1. 改造方案订购编码（按 SPACOM 型号）
格式：RRP + 型号 + REX615C（预配置）/N（无预配置）
示例：SPAJ140C → RRPSPAJ140CREX615C
2. 安装配件订购编码
配件名称 订购编码
100 系列安装支架 1VFR100623E0001
300 系列安装支架 1VFR100633E0003
切割工具包 2RCA031784
300 系列盖板 1VFR100623A0001
关键问题与答案
问题：该改造方案最大的工程优势是什么？
答案：核心优势是配备专用改造连接器，按原 SPACOM 端子编号标记，可直接对插接线，无需重新绘制图纸与大量改线，同时搭配切割工具与支架，最小化停电与安装时间。
问题：REX615 相比被替换的 SPACOM 继电器，核心技术提升有哪些？
答案：REX615 属于新一代 Relion 系列，紧凑型可抽出设计，支持IEC 61850等现代变电站协议，可扩展保护、控制、状态监测功能，全面适配数字化变电站自动化需求。
问题：改造方案的订购与配置有哪两种模式，分别适合什么场景？
答案：分为预配置（C 后缀）与无预配置（N 后缀）；预配置出厂已匹配原 SPACOM 参数，上电即用，适合快速替换；无预配置适合需要自定义功能的现场，可通过 PCM600 灵活配置。
