ESD 系列电液比例流量方向控制阀

时间: 2026-04-13浏览次数：

ESD 系列电液比例流量方向控制阀1. 产品定位与核心功能产品类型：电液比例流量 + 方向控制阀，集成传统四通电磁阀与直流电磁铁，同时实现方向切换与高速流量控制

1. 产品定位与核心功能

产品类型：电液比例流量 + 方向控制阀，集成传统四通电磁阀与直流电磁铁，同时实现方向切换与高速流量控制。

适用场景：液压系统远程控制、无冲击加减速控制，简化液压回路配置。

规格系列：

直动式：ESD-G01

先导式：ESD-G03、ESD-G04、ESD-G06

2. 核心技术参数

参数项 ESD-G01 ESD-G03 ESD-G04 ESD-G06

最大工作压力 25MPa 25MPa 25MPa 25MPa

额定流量 10/20L/min 40/80L/min 140L/min 250L/min

最大流量 25L/min 100L/min 140L/min 250L/min

先导压力 – ≥1.0MPa ≥1.0MPa ≥1.0MPa

响应时间 0.04s 0.05s 0.08s 0.1s

额定电流 850mA 850mA 850mA 850mA

滞环 ≤5% ≤5% ≤5% ≤5%

重量 2.2kg 7kg 9.2kg 15kg

3. 关键使用与安装要求

排气操作：运行前松开排气阀放气，保障控制稳定。

安装方向：阀芯轴线保持水平安装。

手动调节：顺时针旋转手动螺钉可升压，常态下需完全左旋。

用油要求：油温 **-20~70℃，运动粘度12~400mm²/s**，推荐15~60mm²/s。

污染控制：油液污染度不低于9 级，建议配 8μm 过滤器。

先导压力限制：G03/G04/G06 先导压力超9MPa时，需安装减压阀设定2MPa。

4. 结构与配置特性

阀芯类型：提供 C5、C6S 等多种阀芯形式。

先导 / 泄油切换：支持内先导 / 外先导、内泄油 / 外泄油自由切换。

辅助符号 G：集成模块式先导减压阀，高度增加40mm。

安装标准：密封面尺寸符合ISO 4401标准。

5. 安装与附件

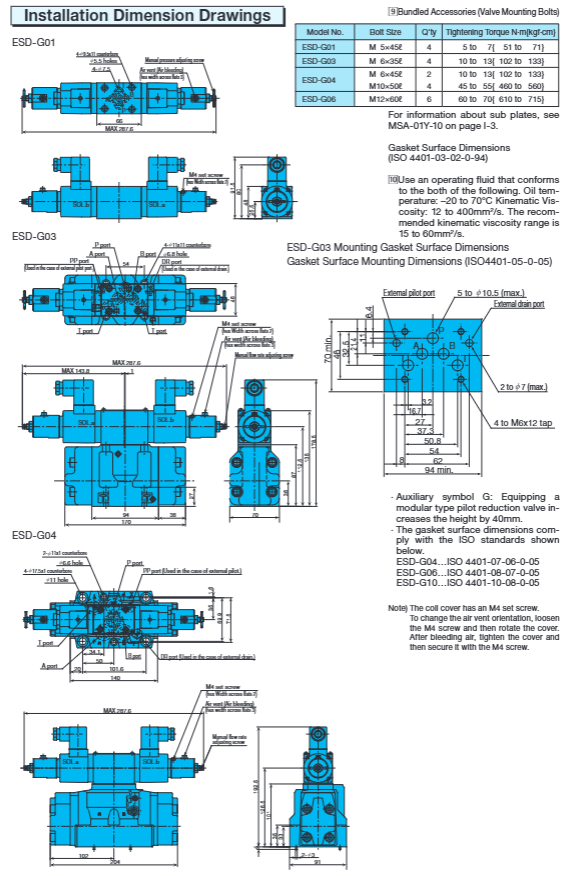

安装螺栓（示例）：

G01：M5×45，4 颗，扭矩5~7N·m

G03：M6×35，4 颗，扭矩10~13N·m

G06：M12×60，6 颗，扭矩60~70N·m

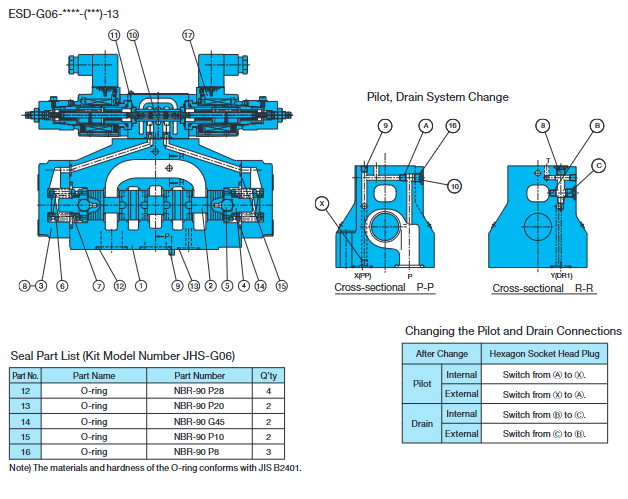

密封套件：各规格配专用 O 型圈密封包，材质符合JIS B2401。

压力补偿配套：JHF 系列补偿阀组件，提升高压 / 高精度控制性能。

6. 性能特性

电流 - 流量特性：流量与输入电流成比例，额定电流850mA。

压力 - 流量特性：恒定电流下，流量随阀压差变化呈现稳定曲线。
