NI CompactRIO 与 sbRIO产品典型应用案例
时间: 2026-04-10浏览次数：
NI CompactRIO 与 sbRIO产品典型应用案例
NI CompactRIO 与 sbRIO产品典型应用案例
平台定位与核心架构
平台定位：NI RIO 可重构 I/O 平台，面向测试、测量与控制的高可靠嵌入式系统
核心组件：实时处理器（Intel/Arm）+Xilinx FPGA+C 系列 I/O 模块
操作系统：NI Linux Real-Time，支持确定性运行、SELinux 安全增强
编程工具：LabVIEW，支持处理器与 FPGA 统一开发，无需 HDL 语言
核心性能与关键参数
控制性能：>1kHz高速控制环路，1MS/s单通道最大采样率
环境指标：**-40℃~70℃** 工作温度、50g冲击、5g RMS振动
模块数量：超 70 款C 系列 I/O 模块，超 200 款信号与通信模块
存储：最大16GB SSD 用于数据记录
硬件产品体系
CompactRIO 控制器（核心型号）
型号 槽位 处理器 FPGA 等级
cRIO-9040 4 1.30GHz 双核 Intel Atom Good
cRIO-9045 8 1.60GHz 四核 Intel Atom Better
cRIO-9049 8 1.60GHz 四核 Intel Atom Best
sbRIO 单板控制器
形态：处理器 + FPGA+I/O 单板集成，面向 OEM 与高批量场景
配置：最高1.91GHz 四核 Intel、2GB DDR3L、XC7A200T FPGA
接口：以太网、CAN FD、USB 3.1、DisplayPort 等

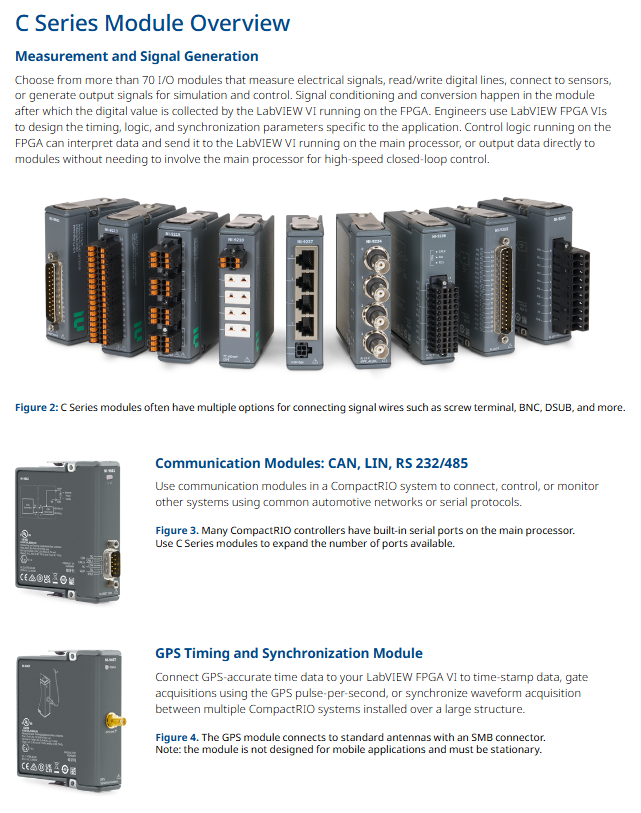

C 系列 I/O 模块核心规格
模拟输入：最高32 通道、1MS/s/ch，支持电压 / 电流 / 热电偶 / RTD / 应变 / 振动
数字 I/O：最高32 通道、55ns响应，支持 5V~240V 交直流
通信：CAN/LIN/RS232/485，最高1Mb/s速率

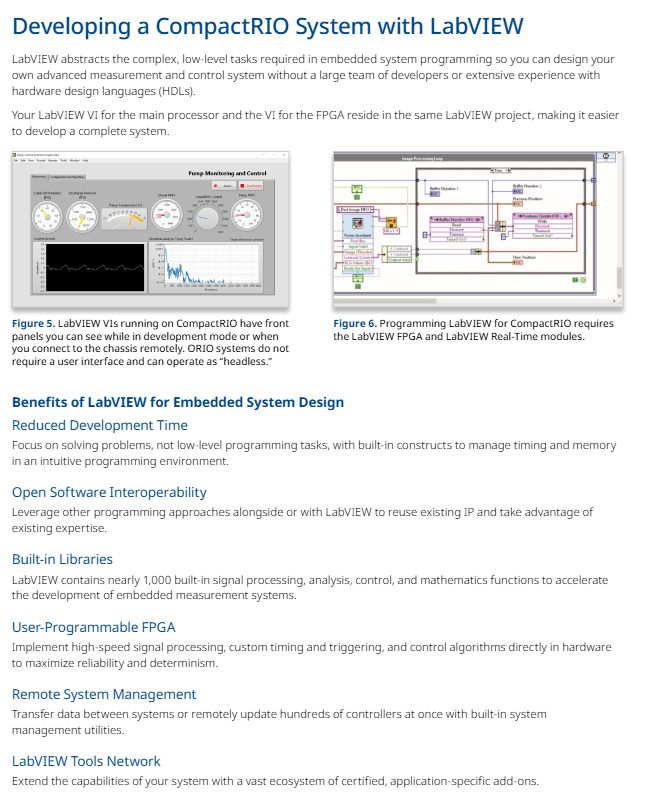

开发与工业连接能力
开发优势：LabVIEW 图形化编程，内置近 1000 种信号处理与控制函数
开发方式：支持LabVIEW/C/C++，可通过 Eclipse 等 IDE 开发
工业协议：支持OPC UA、EtherCAT、Modbus、EtherNet/IP、MQTT等
部署模式：支持无头模式、远程管理、批量更新
典型应用案例
状态监测：电力断路器监测，20 年节省超 4 亿美元
结构监测：厦门集美大桥10 公里分布式信号采集
医疗设备：机器人显微外科系统，获2024 时代最佳发明
轨道交通：伦敦地铁自动化测试、高压瞬态分析
服务与生态
硬件保修：1 年基础保修，可选3 年标准 / 尊享服务
服务内容：10 个工作日维修、高级更换、校准计划
合作伙伴：方案伙伴、系统集成商、咨询顾问全球网络
