HONEYWELL HCiX 系列触摸面板操作界面
时间: 2026-03-24浏览次数：
HONEYWELL HCiX 系列触摸面板操作界面
HONEYWELL HCiX 系列触摸面板操作界面
霍尼韦尔HCiX 系列触摸面板操作界面（含 HCiW/HCiU 子型号）是适配工业控制的触控操作终端，提供4.3 英寸至 15.0 英寸多款彩色 TFT LCD 屏选择，核心搭载32 位 RISC CPU，正面防护达IP65F，标配RS-232C、RS-422/485、以太网通信接口且支持 Profibus 选装，具备多语言支持、大容量数据存储、自定义图形设计等功能，工作温度覆盖 **-10℃至 60℃，可与霍尼韦尔、施耐德、罗克韦尔、西门子等主流品牌 PLC 适配，不同型号在分辨率、供电方式、功耗、存储配置上有差异化设计，还配套XDesignerPlus** 设计工具，满足工业场景的监控与操作需求。
产品定位与核心设计
核心用途：通过彩色 LCD 触屏和自定义图形，实现对工业控制器所有功能的访问、设备监控与参数操作，替代传统键盘，提升操作便捷性。
型号体系：主系列为 HCiX，含 HCiW（宽屏款）、HCiU 子型号，按屏幕尺寸分4.3 英寸至 15.0 英寸共 10 余款型号，不同型号在分辨率、供电、配置上做差异化设计。
核心硬件：全系列标配彩色 TFT LCD 屏（65536 色）、模拟 / 电阻式触控屏、32 位 RISC CPU（保障高速图形处理）；正面外壳防护等级达IP65F，可在潮湿、粉尘等恶劣工业环境中使用。
核心功能特性
操作与设计
触屏可直接修改设备参数，操作更简便；
标配XDesignerPlus设计工具，支持自定义图形设计，提供数值、指示灯、报警、键盘、图表、动画等丰富设计对象，无需寄存器寻址即可选择变量；
多语言支持：屏端可直接切换语言，支持英 / 韩 / 中，兼容 Windows 系统字体。
通信能力
标配接口：RS-232C、RS-422/485 串行端口、以太网（10/100Base-T）；
可选接口：Profibus 通信适配器，部分型号支持 Devicenet、CC-Link（未来可选）；
自定义界面可通过 RS-232C、以太网、USB 下载，支持 USB 存储 / 打印机等外设。

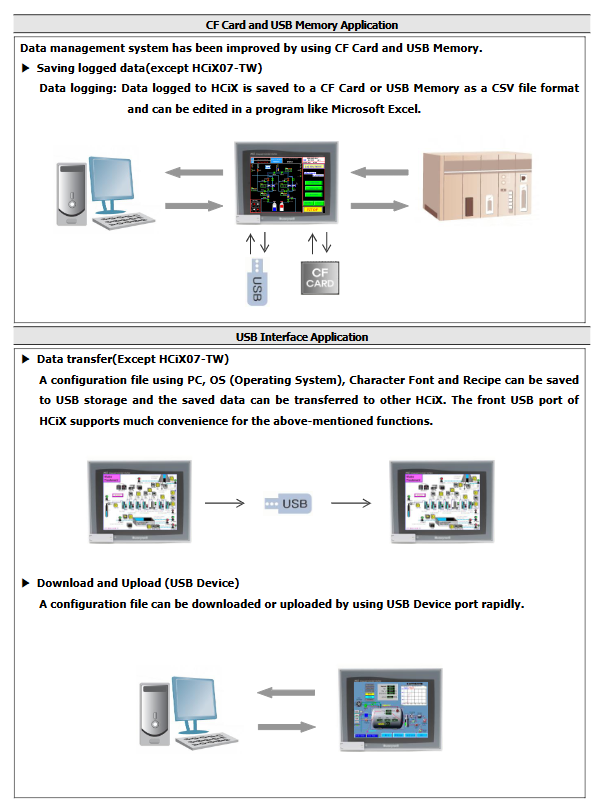

数据存储与管理
可选CF/SD 卡、USB 存储实现大容量数据记录，记录数据以CSV 格式保存，可通过 MS Excel/CSV 阅读器分析、打印；
支持 USB 存储实现配置文件、字体、配方的跨设备传输，屏端前置 USB 口提升操作便利性；
可通过 USB 端口快速下载 / 上传配置文件。
打印功能：全系列支持卷式打印机（RS232），大部分型号支持USB 端口打印（PCL Level 3 语言），仅 HCiX15-TE 无 USB 打印功能。
通用技术规格（全系列统一 / 基础要求）
技术指标 通用参数
工作温度 -10℃ ~ 60℃
存储温度 -20℃ ~ 70℃
环境湿度 ≤85% RH（无凝露）
绝缘电阻 10 MΩ
接地要求 Class 3，接地电阻 **＜100Ω**
抗噪声能力 1000/1500 Vp-p 脉冲噪声（脉宽 1μs，型号区分）
抗振动能力 10≤F≤25Hz，X-Y-Z 三轴 1G 振动
防护等级 正面IP65F
认证 CE（全系列）、UL（部分型号）
分型号核心技术参数（关键差异）
该系列核心差异集中在屏幕参数、供电、闪存、功耗、存储配置，以下为各档位代表型号关键参数：
型号 屏幕尺寸 / 类型 分辨率 亮度（cd/m²） 闪存 供电方式 最大功耗 核心存储配置
HCiW04-TE 4.3” 宽屏 TFT 480×272 350 6MB 24Vdc 15W USB 存储
HCiX05-TE 5.7”TFT 320×240 450 6MB 24Vdc 15W CF 卡 + USB
HCiW07-TE 7” 宽屏 TFT 800×480 350 26MB 24Vdc 15W SD 卡 + USB
HCiW10-TE 10.2” 宽屏 TFT 800×480 350 26MB 24Vdc 20W CF 卡 + USB
HCiX10-TE 10.4”TFT 800×600 400 26MB AC85-264V 20W CF 卡 + USB
HCiX12-TE 12.1”TFT 800×600 380 26MB AC85-264V 20W CF 卡 + USB
HCiX15-TE 15.0”TFT 1024×768 350 26MB AC85-264V 25W CF 卡 + USB
安装尺寸
文档提供了全系列型号的外部尺寸（W×H×D，mm/inch）和面板开孔尺寸，核心型号开孔尺寸如下：
型号 面板开孔尺寸（W×H，mm） 重量（kg）
HCiX05 158×126 0.7
HCiW07 199×129 0.8
HCiX08/HCiW08 222×168 1.3
HCiX10 295×229 2.3
HCiX15 355×286 3.2
PLC 适配性
HCiX 系列可与主流工业 PLC 品牌适配，支持多协议、多连接方式（CPU 口、扩展模块、1:N 多机、以太网），核心适配品牌及系列如下：
霍尼韦尔：GH1000/500、HC900、Master Logic 100R/200/50、BACnet；
施耐德（Modicon）：Modbus、TWIDO、LCAA/LMDA 系列、Modbus TCP；
罗克韦尔（AB）：PLC5、SLC500、Control Logix；
西门子：SIMATIC S7-300、Profibus-DP（可选模块）。
注：适配 PLC 系列会持续更新，其他协议可咨询霍尼韦尔官方。
