HIMax X-FAN 系统风扇
时间: 2026-02-27浏览次数：
HIMax X-FAN 系统风扇
HIMax X-FAN 系统风扇
HIMax 可编程电子系统专用X-FAN 系统风扇的操作手册，详细规定了产品的安全要求、型号分类、技术参数、安装启动、运行维护、运输处置等核心内容；X-FAN 作为系统运行必需的散热组件，支持24VDC 冗余供电，具备风扇监控与故障报警功能，按安装方式分为背板安装和 19 英寸机架安装两类，按噪声和风量分为高风量高噪声（如 X-FAN 10 01）和常规风量低噪声（如 X-FAN 10 03）系列，需根据环境温度和噪声敏感度选型，推荐每 3-6 年更换一次，仅授权人员可执行安装维护及 ESD 防护相关操作。
产品核心特性与分类
（1）产品定位与功能
X-FAN 是 HIMax 系统必需组件，安装于基板正上方，为上下带通风口的模块提供散热，热空气向上排出，需预留足够散热空间；
核心功能：散热通风、风扇运行监控（电压 / 转速 / 线路状态）、故障报警（LED 指示灯 + 故障继电器）。
（2）型号分类与适配关系
按安装方式、风量噪声分为 8 种型号，适配不同基板，具体如下：
型号 安装方式 风扇数量 适配基板 风量特性 噪声特性 推荐使用场景
X-FAN 10 01 背板 2 X-BASE PLATE 10 01 高（240~440m³/h） 高（≈63dB (A)） 高温环境、无人值守场景
X-FAN 15 01 背板 3 X-BASE PLATE 15 01 高（360~660m³/h） 高（≈65dB (A)） 高温环境、无人值守场景
X-FAN 15 02 19 英寸机架 3 X-BASE PLATE 15 02 高（360~660m³/h） 高（≈65dB (A)） 高温环境、无人值守场景
X-FAN 18 01 背板 4 X-BASE PLATE 18 01 高（480~880m³/h） 高（≈67dB (A)） 高温环境、无人值守场景
X-FAN 10 03 背板 2 X-BASE PLATE 10 01 常规（160~250m³/h） 低（≈45dB (A)） 温度 < 40℃、噪声敏感场景（如有人值班室）
X-FAN 15 03 背板 3 X-BASE PLATE 15 01 常规（240~375m³/h） 低（≈47dB (A)） 温度 < 40℃、噪声敏感场景
X-FAN 15 04 19 英寸机架 3 X-BASE PLATE 15 02 常规（240~375m³/h） 低（≈47dB (A)） 温度 < 40℃、噪声敏感场景
X-FAN 18 03 背板 4 X-BASE PLATE 18 01 常规（320~500m³/h） 低（≈49dB (A)） 温度 < 40℃、噪声敏感场景
（3）关键组件与功能
标识标签：包含产品名、符合性标志、条码、零件号、软硬件版本、工作电压、防爆规格（如适用）、生产年份；
机械结构：材质为铝合金，带左右安装法兰、可旋转盖板（安装 / 拆卸模块时需打开）；
供电设计：支持 L1+/L2 + 冗余供电，单电源供电时需在端子 3（L2+）和 5（L1+）跨接跳线，避免监控误报；
风扇监控：实时检测电压异常、风扇堵转、转速过低、线路中断等故障，故障时红色 Error LED 点亮，故障继电器释放；
指示灯：正面 2 个 LED，绿色 Run LED（供电正常时点亮）、红色 Error LED（故障时点亮）。
核心技术参数

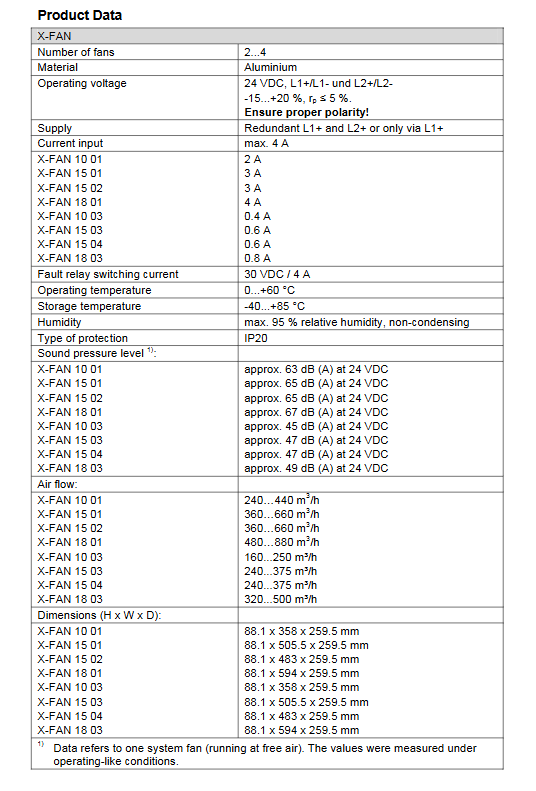

参数类别 具体指标
供电参数 工作电压：24VDC（波动范围 - 15%~+20%），支持冗余供电
电流规格 X-FAN 10 01：3A；X-FAN 15 01/15 02：3A；X-FAN 18 01：4A；X-FAN 10 03：0.4A
故障继电器 切换电流：4A/30VDC，含常闭（NC）、公共（C）、常开（NO）触点
环境参数 工作温度 0~+60℃，存储温度 - 40~+85℃，相对湿度≤95%（无冷凝）
物理参数 尺寸（H×W×D）：88.1×358×259.5mm~88.1×594×259.5mm；重量：2.7~4.5kg
防护等级 IP20
安装与启动流程
（1）安装准备
工具：0.4×2.5mm 一字螺丝刀、剥线钳；
安装套件：背板安装需 M6 螺栓和垫圈（不含在供货范围内），19 英寸机架安装需 HIMA 专用套件（M 2212，零件号 99 0000115）；
导线要求：单股 / 多股 / 细绞线最大截面积 1.5mm²，细绞线需带线端套管，剥线长度 6mm，拧紧力矩 0.2~0.25Nm。
（2）安装步骤
安装方式 关键步骤
背板安装（如 X-FAN 10 01） 1. 用 M6 螺栓将风扇固定在基板上方的背板；2. 按尺寸图确认螺纹孔间距；3. 螺栓拧至一半时将风扇卡入基板锁定螺栓；4. 紧固螺栓并建立背板与接地的导电连接；5. 验证安装牢固性

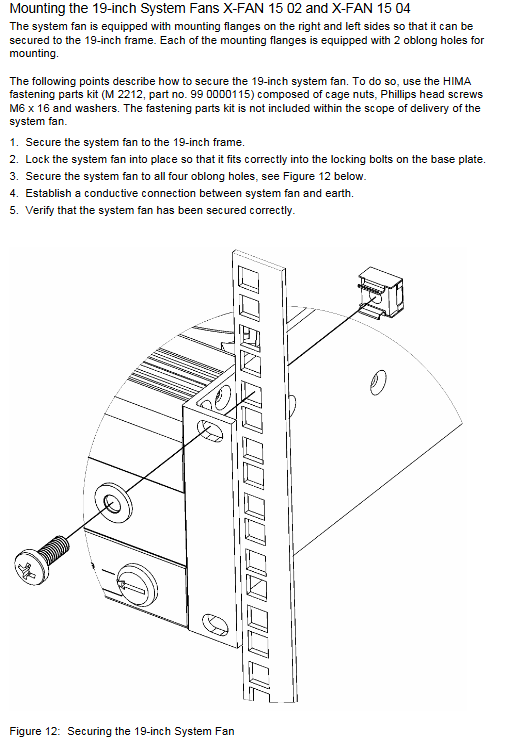

19 英寸机架安装（如 X-FAN 15 02） 1. 用专用套件的笼式螺母、M6×16 十字螺丝和垫圈固定风扇；2. 将风扇卡入基板锁定螺栓；3. 紧固四个长圆孔处的固定件；4. 建立风扇与接地的导电连接；5. 验证安装牢固性
（3）供电连接
剥去导线绝缘层（长度 6mm）；
按端子定义连接电源：端子 1（L1+）、2（L1-）、3（L2+）、4（L2-）；
单电源供电时，需在端子 3 和 5 之间跨接跳线；
用螺丝刀紧固端子，确保连接可靠。
（4）安装间距要求
高风量型号（X-FAN 10 01/15 01/18 01）：上下需预留 1RU（44.45mm）间距；
低风量型号（X-FAN 10 03/15 03/18 03）：上下需预留 2RU（88.9mm）间距；
19 英寸机架型号（X-FAN 15 02/15 04）：后方需开口且空间无遮挡。
运行与维护
（1）运行监控
无需额外操作，通过正面 LED 判断状态：绿色常亮 = 正常运行，红色常亮 = 故障；
可通过故障继电器触点连接声光报警器（最大电流 4A），实现故障报警。
（2）维护要求
更换周期：正常工作温度（<40℃）每6 年**更换；高温环境（>40℃）每3 年**更换，建议返厂检修；
更换规范：需使用同型号或 HIMA 批准的替代型号，更换时需遵守《系统手册》和《安全手册》要求；
维修权限：仅 HIMA 制造商有权维修，用户不得自行拆解维修；
ESD 防护：维护人员必须具备 ESD 防护知识，避免静电损坏电子组件。
运输与处置
运输：需使用原厂包装，防止机械损伤和静电放电，原厂包装仅用于存储，运输时需额外防护；
处置：工业客户负责报废硬件的环保处置，可向 HIMA 申请签订处置协议，所有材料需按生态环保要求处理；
停用：断开电源即可完成停用。
