HIMA HIQuad X 系列安全可编程电子系统（PES）
时间: 2026-02-26浏览次数：
HIMA HIQuad X 系列安全可编程电子系统（PES）
HIMA HIQuad X 系列安全可编程电子系统（PES）
核心技术规格
1. 安全与环境参数
类别 规格
安全认证 SIL 3（IEC 61508/61511/62061）、PL e（EN ISO 13849）、EN 54-2/NFPA 72（火灾报警系统）
供电要求 主供电：24 VDC（-15%~+20%），纹波≤5%，SELV/PELV 安全低电压；辅助供电：5 VDC；支持冗余供电，需外部 16A 熔断器
环境条件 工作温度 0~+60℃，存储温度 - 40~+70℃，污染等级 II 级，海拔 < 2000m，防护等级 IP20（需 IP54 外壳可用于危险区域）
EMC 标准 抗扰度：ESD 6kV 接触 / 8kV 空气放电、浪涌 2kV；发射：EN 55011 Class A
2. 架构与性能参数
子系列 基础架 + 扩展架 最大 I/O 模块数 最大 I/O 通道数 处理器模块数 通信模块数

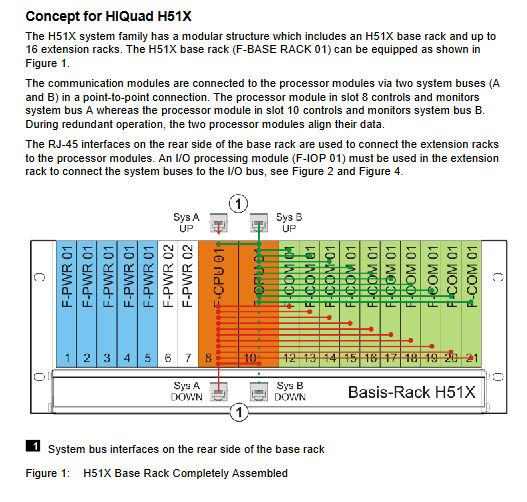

H51X 1+16 256 4096 1~2 0~10
H41X 1+1 28 224 1~2 0~2
核心模块与功能详解
1. 核心模块规格
模块型号 功能定位 关键特性
F-CPU 01 处理器模块 1oo2 双处理器架构，支持多任务（最多 32 个用户程序），操作系统状态含 RUN/STOP 等 6 种
F-IOP 01 I/O 处理模块 连接系统总线与 I/O 总线，提供 I/O 看门狗信号（24V），监测 5V 供电
F-COM 01 通信模块 2 个以太网接口 + 1 个现场总线接口，支持 safeethernet 安全通信，标准协议需授权
I/O 模块 信号输入 / 输出 涵盖数字（DI/DO）、模拟（AI/AO）、本质安全（Ex）i 类型，支持 SIL 3，最多 16 通道 / 模块
F-PWR 01 电源模块 24 VDC 转 5 VDC，50W 功率，最多 5 个并联（H51X），支持冗余供电
F-PWR 02 缓冲模块 补偿电压跌落（最长 > 20ms），支持 I/O 级冗余供电
2. 核心功能
安全功能：
遵循失电跳闸 / 得电跳闸双原则，故障时输出模块切至失电安全状态；
F-CPU 01 采用 1oo2 架构，双处理器实时校验数据，I/O 看门狗独立关断机制；

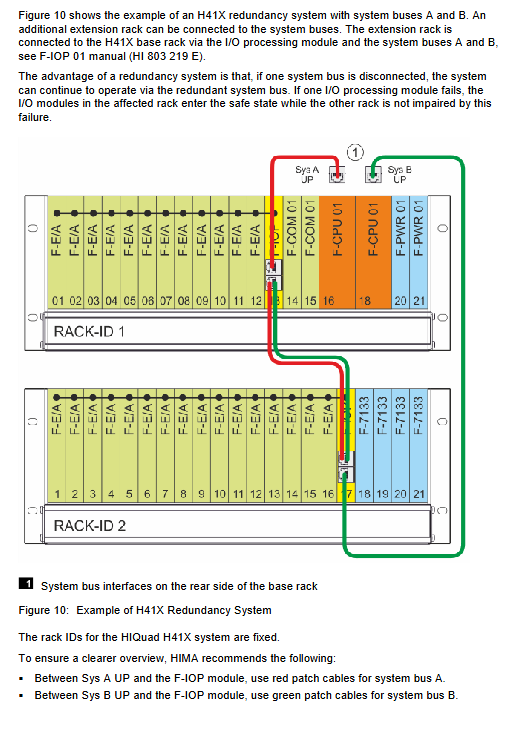

支持模块冗余 / 通道冗余，冗余 I/O 模块需安装在不同机架。
通信功能：
safeethernet：基于 IEEE 802.3，支持 SIL 3 安全数据传输，检测数据损坏、地址错误等故障；
标准协议：Modbus、PROFIBUS 等（需授权，5000 小时后需激活码）；
支持最多 5 个 PADT 同时连接，仅 1 个拥有写权限。
扩展与优化功能：
多任务处理：最多 32 个用户程序并行，3 种运行模式（Mode1 缩短周期、Mode2 高可用、Mode3 固定周期）；
噪声抑制：通过配置安全时间、看门狗时间计算抑制时长（最大 = 安全时间 - 2× 看门狗时间）， suppress transient 干扰；
诊断功能：模块 LED 指示灯（600ms/200ms 双闪烁频率）、诊断日志（F-CPU 01 长时 2500 条 / 短时 1500 条）、在线故障定位（红 / 黄颜色标记模块状态）。
编程与配置流程
1. 编程工具与变量管理
编程工具 核心操作 变量类型
SILworX 资源配置、代码生成、在线调试、用户权限管理 全局变量（跨程序共享）、局部变量（程序内有效）、系统变量（状态 / 参数读取）
2. 核心配置步骤
资源参数配置：设置系统 ID（1~65535）、安全时间（20~22500ms）、看门狗时间（6~7500ms）、目标周期时间等；
模块与 I/O 配置：分配机架 ID、绑定 I/O 模块与通道、配置冗余模式；
代码生成：需执行两次生成并校验 CRC 一致性（安全相关应用强制要求）；
下载启动：通过以太网下载配置，支持冷启动（初始化变量）、热启动（保留变量值）。
3. 用户权限管理
分为PADT 用户管理（项目访问权限）和PES 用户管理（控制器访问权限）；
权限等级：安全管理员（修改权限）、读写权限（操作功能）、只读权限（查看）；
支持最多 10 个用户组，默认管理员账户（空密码），需配置强密码（≥10 字符，含数字 / 特殊字符）。
安装与维护规范
1. 安装要求
机械安装：35mm DIN 导轨水平安装，基础架与扩展架间距需满足散热（上下≥100mm），系统总线电缆需 Cat.5e 及以上，最长 50m；
电气安装：
接地：单点接地，接地电阻≤2Ω，接地线截面≥16mm²，控制柜门 / 框架需导电连接；
布线：信号电缆与动力电缆分槽布线，模拟信号电缆双端屏蔽，避免电磁干扰；
供电：冗余供电需区分 L1+/L2+，正负极正确连接，安装 H 7034 电源滤波器抑制干扰。
2. 维护与生命周期
定期维护：风扇定期更换，安全验证测试（按安全手册要求），操作系统升级（SILworX 在线加载）；
故障处理：通过 LED 指示灯初步判断故障类型，结合诊断日志定位根源，冗余模块支持在线更换；
生命周期：安装→接线→配置→启动→维护→停用（断电拆线→生态化回收）。
