Baldor BSM 系列交流伺服电机
时间: 2026-01-14浏览次数：
Baldor BSM 系列交流伺服电机
Baldor BSM 系列交流伺服电机
核心产品线参数对比
产品系列 惯量特性 扭矩范围（Nm） 转速范围（rpm） 防护等级 核心优势 适用场景

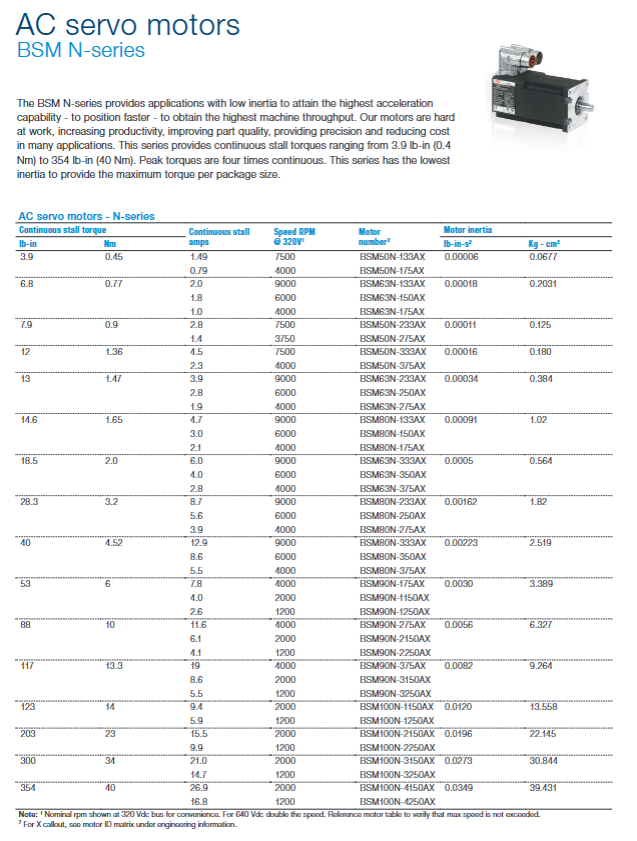

BSM N 系列 低惯量 0.45-40 1200-10000 IP54（IP55 带轴封） 高动态响应，加速性能优 精密定位、高速传动

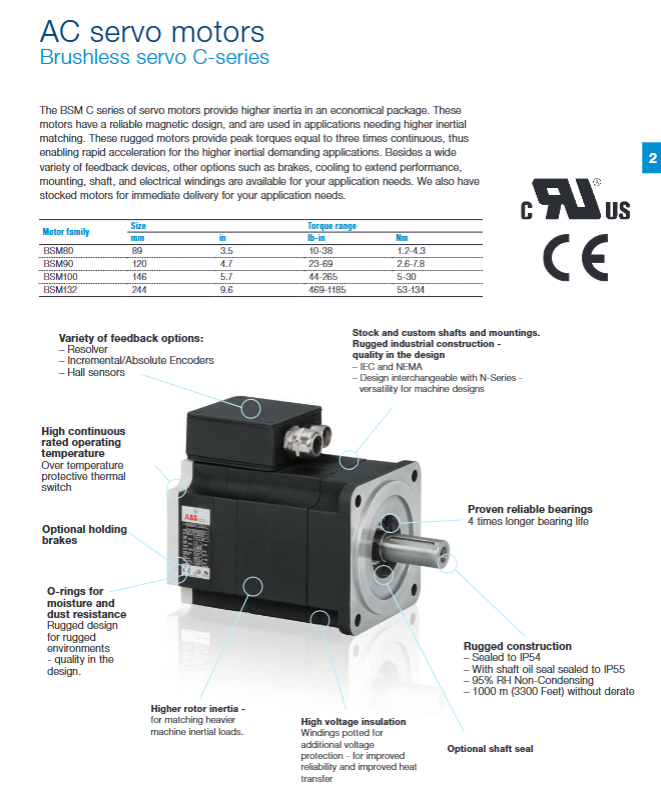

BSM C 系列 高惯量 1.2-134 1200-10000 IP54（IP55 带轴封） 负载匹配性好，经济性强 大惯量负载、连续运行
SSBSM 系列 低 / 标准惯量 0.45-3.6（N 型）；0.9-3.4（C 型） 4000-10000 IP67 全不锈钢，耐冲洗腐蚀 食品加工、卫生级场景
BSM25/33 系列 标准惯量 2.1-15.6 1800-7000 IP54 圆形外壳，底脚 / 法兰双安装 便携式设备、通用自动化
关键技术特性
（1）动力性能
扭矩输出：BSM N 系列峰值扭矩为连续扭矩 4 倍，C 系列为 3 倍，满足高加速需求
转速适配：320Vdc 下额定转速 1200rpm-9000rpm，640Vdc 下转速翻倍（需确认最大转速限制）
动态响应：机械时间常数低至 0.24ms（BSM100C 系列），支持快速定位
（2）结构与防护
材质工艺：钕铁硼磁钢、环氧树脂灌封绕组、镀锌硬件，SSBSM 采用 304 外壳 + 416 轴
防护设计：基础 IP54，轴封配置后 IP55，SSBSM 达 IP67，耐 1500psi（103bar）冲洗
温度适配：环境温度 - 29℃-40℃，绕组最高温度 155℃，1000m 海拔无降容
（3）反馈与控制
反馈选项：Resolver（抗干扰）、增量编码器（1000/2500ppr）、绝对编码器（BiSS/EnDat/SSI/Hiperface）、霍尔传感器
控制适配：支持扭矩 / 速度 / 位置模式，兼容 EtherCAT/POWERLINK/Modbus TCP 协议
安全保护：内置热开关（155℃±5℃动作）、过流保护、防退磁设计
配套驱动与控制方案
驱动器系列 输入电压 输出电流（RMS） 控制协议 适配电机 核心功能
MicroFlex analog 105-250VAC（1/3 相） 3A/6A/9A 模拟量 / 脉冲方向 BSM N/C 系列（小功率） 自动调谐、抗共振滤波
MicroFlex e150 105-250VAC（1/3 相） 3A/6A/9A EtherCAT/Ethernet/IP 全系列小功率机型 安全扭矩关闭（STO）、双编码器
MotiFlex e180 200-480VAC（3 相） 3A-90A EtherCAT/POWERLINK 全系列（含 BSM132C） 300% 过载、多轴同步
安装与尺寸规范
（1）安装标准
IEC 框架：50/63/80/90/100/132，轴径范围 9mm-38mm
NEMA 框架：23（BSM50N）、34（BSM63N）、42（BSM80N/C）、56（BSM90/100N/C）
适配附件：法兰转接套件、应变 relief（M25/M40）、旋转连接器
（2）关键尺寸示例（IEC）
电机型号 框架 长度（无制动，mm） 轴径（mm） 安装孔距（mm）
BSM50N 50 101.7-179.5 9 63
BSM80C 80 144.0-220.2 19 100
BSM132C 132 384-536.4 38 265
选型与工程支持
（1）选型计算流程
负载分析：计算负载惯性、摩擦扭矩、加速扭矩
惯量匹配：电机惯量与负载惯量比值建议 1:1-1:5
扭矩核算：RMS 扭矩 =√[(加速扭矩 ²× 加速时间)+(运行扭矩 ²× 运行时间)+(减速扭矩 ²× 减速时间)]/(总时间)
电压选择：根据目标转速匹配 160Vdc/320Vdc/640Vdc 总线电压
（2）工程资源
技术文档：2D/3D CAD 文件、接线图、性能曲线
转换工具：惯性 / 扭矩 / 长度 / 功率单位换算表
合规认证：CE/UL/cUL/BSC/RoHS/WEEE，SSBSM 额外获 FDA 食品接触认证
