Baldor 运动产品配件
Baldor 运动产品配件
HMI 面板
产品分类与核心特性
文本显示器：支持简单图形显示、数据输入键盘及可编程宏键，LCD 可展示位图、柱状图等，通过 Designer 软件编程，支持 512KB 用户内存、1024 个警报，防护等级 IP65。
图形触摸屏：尺寸覆盖 3.8"（单色）至 12.1"（彩色 TFT），分辨率 320x240 至 800x600，支持配方数据存储、触摸单元编程，内置 500 + 符号库，支持 20 + 图形格式导入。

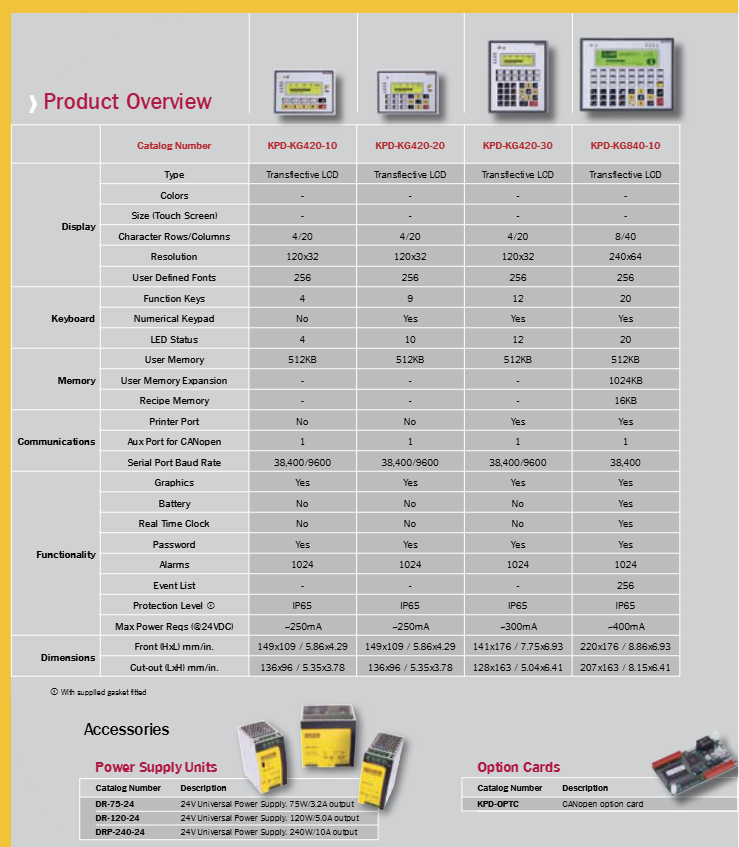

关键型号参数（部分核心型号）
| 类型 | 型号示例 | 尺寸 | 分辨率 | 功能键数 | 通信接口 | 功率需求（24VDC） |
| 文本显示器 | KPD-KG420-10 | 149x109mm | 120x32 | 4 | RS232、CANopen | ~250mA |
| 图形触摸屏 | KPD-TS12C-10 | 337x267mm | 800x600 | - | RS232、CANopen | ~800mA |
编程与连接
编程工具：Windows-based Designer 软件，支持 WYSIWYG 编辑、500 + 符号库、自定义图形创建，可导出文本进行多语言翻译。
连接方式：RS232 接口（低成本）或 CANopen 接口（需安装 KPD-OPTC 选项卡），通过 Mint Comms Array 实现数据传输，最多支持 99 个数据元素。
电缆
分类与用途
运动反馈电缆：含编码器、EnDat、Resolver/SSI 等类型，提供带连接器（预制成品）和无连接器（原始电缆）选项，适配不锈钢伺服电机时需在型号后加 “S”。
电机电源电缆：电流规格 12A/20A/35A/50A，支持预制成品和原始电缆，提供不同长度选项。
通信与编程电缆：包括 RS232 编程电缆（如 CBL001-501，3m）、以太网 / CAN 电缆（CAT5e 屏蔽型，长度 0.2m-10m）。
关键规格
长度选项：北美地区标准长度 5ft (1.5m)、10ft (3.0m) 等；其他地区 2.5m、5.0m 等，支持定制长度。
环境特性：耐弯曲，弯曲半径静态约 7.5× 电缆直径、动态约 10× 电缆直径，工作温度 - 50℃至 90℃（固定），最小弯曲寿命 200 万次。
电源供应单元
核心参数与特性
产品型号：3 款 24V 直流 DIN 导轨电源，具体参数如下：
| 型号 | 输入电压范围 | 输出规格 | 功率 | 效率 | 保护功能 | 尺寸（HxLxD） | 重量 |
| DR-75-24 | 85-264VAC/120-370VDC | 24V@3.2A | 75W | 80% | 短路 / 过载 / 过压 / 温度保护 | 100x55.5x125.2mm | 0.55kg |
| DR-120-24 | 88-132VAC/176-264VDC | 24V@5.0A | 120W | 84% | 短路 / 过载 / 过压 / 温度保护 | 100x65.5x125.2mm | 0.7kg |
| DRP-240-24 | 85-264VAC/120-370VDC | 24V@10.0A | 240W | 84% | 短路 / 过载 / 过压 / 温度保护 | 125.5x100x125.2mm | 1.1kg |
共性特性：通用输入（部分型号）、内置 EMI 滤波器、低纹波噪声、紧凑型设计，适配 Baldor 运动控制器、伺服驱动器及 HMI 面板。
系统选型：1 个 HMI+1 个 NextMove 控制器 + 3 个伺服轴适配 DR-75-24；+5 个伺服轴适配 DR-120-24；+9 个伺服轴适配 DRP-240-24。
其他核心配件
EMC 滤波器
适配场景：适用于 Baldor 全系列伺服驱动器和运动控制器，单相驱动器可选底装式滤波器（节省面板空间）。
关键型号与参数：230VAC 单相 2.5A 适配 FI0029A00/FI0015A00，3 相 27.5A 适配 FI0018A01，工作电压涵盖 115VAC-480VAC。
编码器分配器
型号与功能：OPT029-501（4 通道）、OPT029-502（8 通道），均为 DIN 导轨安装，可将单个编码器输入信号分配至多个驱动器 / 控制器。
