HIMA HIJunctionBox 现场分布式接线盒
时间: 2026-01-13浏览次数：
HIMA HIJunctionBox 现场分布式接线盒
HIMA HIJunctionBox 现场分布式接线盒
产品基础信息
定位与归属：HIMA 智能安全平台的现场端核心组件，用于分布式安全信号采集与传输，直接连接现场设备与 HIMax/HIMatrix 安全控制器（SIS），替代传统 “现场设备→编组柜→SIS” 的架构。
核心应用场景：工业现场安全信号集成，尤其适用于 Zone 2 防爆环境及恶劣工况（如高粉尘、潮湿场景）。
硬件与物理规格
类别 关键参数 详情
外壳与防护 外壳材质 316L 不锈钢，2mm 壁厚
防护等级 IP66/NEMA 4X（符合 IEC 60529）
防爆等级 适配 Zone 2 环境
物理尺寸 尺寸（h/w/d） 1200x800x400mm
重量 120–150kg（取决于设备配置，不含包装）
安装与锁定 安装方式 壁挂式
锁定设计 带钥匙锁，确保安全防护
接口配置 供电接口 2 个，支持 100–240VAC 或 110–250VDC
通信接口 2 个，支持光纤（单模）或 CAT 6 铜缆（1000 BaseT 以太网）
I/O 接口 最多 96 个，通过多电缆传输系统接入

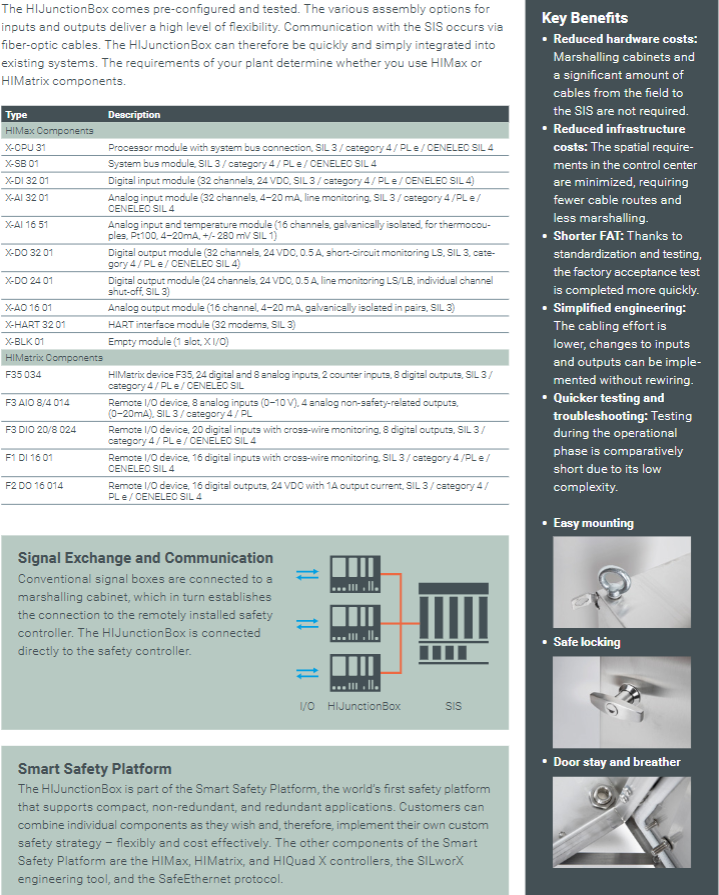

兼容模块与安全等级
（1）兼容模块分类（均满足 SIL 3 核心安全等级）
模块系列 模块型号 功能描述 关键参数
HIMax X-CPU 31 处理器模块（带系统总线连接） SIL 3 / 类别 4 / PL e / CENELEC SIL 4
X-SB 01 系统总线模块 SIL 3 / 类别 4 / PL e / CENELEC SIL 4
X-DI 32 01 数字输入模块 32 通道，24VDC
X-AI 32 01 模拟输入模块 32 通道，4–20mA，带线路监测
X-AI 16 51 模拟输入与温度模块 16 通道， galvanically 隔离，支持热电偶 / Pt100/4–20mA
X-DO 32 01 数字输出模块 32 通道，24VDC，0.5A，带短路监测
X-DO 24 01 数字输出模块 24 通道，24VDC，0.5A，带线路监测（LS/LB）
X-AO 16 01 模拟输出模块 16 通道，4–20mA，成对 galvanically 隔离
X-HART 32 01 HART 接口模块 32 个调制解调器
X-BLK 01 空模块 1 个插槽，适配 X I/O 系列
HIMatrix F35 034 紧凑型设备 24 数字输入 + 8 模拟输入 + 2 计数器输入 + 8 数字输出
F3 AIO 8/4 014 远程 I/O 设备 8 模拟输入（0–10V）+4 非安全模拟输出（0–20mA）
F3 DIO 20/8 024 远程 I/O 设备 20 数字输入（带交叉线监测）+8 数字输出
F1 DI 16 01 远程 I/O 设备 16 数字输入（带交叉线监测）
F2 DO 16 014 远程 I/O 设备 16 数字输出，24VDC，1A 输出电流
（2）安全等级统一标准
所有兼容模块均满足 SIL 3 安全等级，部分支持类别 4、PL e 或 CENELEC SIL 4 等级，符合工业安全控制的严苛要求。
通信与集成特性
通信方式：支持两种主流通信介质，适配不同传输距离需求：
光纤：单模光纤，适用于长距离信号传输；
铜缆：CAT 6 标准，支持 1000 BaseT 以太网，适配短距离高速通信。
集成优势：
直接连接 SIS：无需中间编组柜，简化信号传输链路；
预配置测试：出厂前完成配置与测试，缩短现场调试时间；
灵活适配：支持 HIMax/HIMatrix 控制器的冗余或单系统架构，可按需组合模块。
核心优势
成本优化：减少编组柜采购与安装成本，降低现场到 SIS 的电缆用量，减少控制中心空间占用；
效率提升：标准化设计缩短 FAT（工厂验收测试）周期，布线工程更简便，I/O 变更无需重新布线；
可靠性强：IP66 防护 + 316L 不锈钢外壳，适配恶劣工业环境，Zone 2 防爆认证扩大应用场景；
灵活性高：兼容多款安全模块，支持自定义安全策略，适配不同规模的工业现场需求。
