WOODWARD Vertex 的负荷分配功能支持多少台机组联动，配置与通信有何特点？
时间: 2026-01-13浏览次数：
WOODWARD Vertex 的负荷分配功能支持多少台机组联动，配置与通信有何特点？
WOODWARD Vertex 的负荷分配功能支持多少台机组联动，配置与通信有何特点？
产品概述
核心定位：专为工业轴向 / 离心式压缩机设计的一体化控制与保护系统，整合控制、性能优化、故障防护功能，无需额外外部设备，降低系统复杂度。
架构选择：
| 架构类型 | 核心特点 | 适用场景 |
| 单冗余（Simplex） | 单控制器独立工作 | 对连续性要求一般的场景 |
| 双冗余（Dual-Redundant） | 主控制器（SYSCON）+ 备份控制器（BACKUP），故障自动切换 | 关键生产环节，需高可用性 |
关键优势：
一体化设计：集成防喘振、性能控制、负荷分配、操作面板、故障指示功能；
现场可配置：支持现场修改核心功能， minor 调整可在线完成；
危险环境适配：通过 ATEX、CSA 等认证，适用于 Class I, Div 2 等危险区域；
易用性：8 英寸图形化面板，首出故障指示（First-out）简化排查。
核心功能详解
（一）控制功能
防喘振控制（ASC）
支持 1-2 个循环回路，适配复杂压缩机结构；
核心逻辑：通过 Boost 备份线、Surge Control Line 实现提前干预，7 种喘振检测方式（流量导数、最小流量等）；
保护动作：喘振发生时执行 Surge Recovery（阀门快开）、Surge Minimum Position（SMP，阀门最小限位），避免二次喘振。
性能控制（PFC）
控制对象：压缩机吸气压力、排气压力、工艺流量等；
辅助组件：Performance PID+Limiter 1/2 PID（限位保护），序列 Ramp 控制（启动 / 吹扫 / 停机阶段阀门位置）；
灵活调节：支持远程模拟量设定点（4-20mA）。
负荷分配控制
支持最多 5 台压缩机并联运行，无需额外主控制器硬件；
通信方式：通过 UDP 协议实现机组间数据同步，自动平衡负荷；
配置特点：即插即用（Plug and Play），简化部署。
其他控制功能
独立 PID：可用于轴封蒸汽、辅助工艺等独立控制回路；
序列控制：涵盖启动、吹扫、停机、零转速等全流程位置控制。
（二）保护功能
故障监测与报警
关键参数监测：轴承温度、压缩机振动（支持 4-20mA 加速度传感器），可设置报警 / 停机阈值；
设备故障防护：CPU / 内存故障检测、I/O 信号故障诊断；
事件记录：首出故障指示（First-out），记录报警 / 停机事件，带时间戳。
喘振专项保护
预防：Surge Anticipation Logic（喘振预判）、Boost 开环备份响应；
恢复：Surge Recovery 快速动作，50ms 内响应，最小化设备冲击；
测试：在线防喘振阀（ASV）健康测试，不影响生产运行。

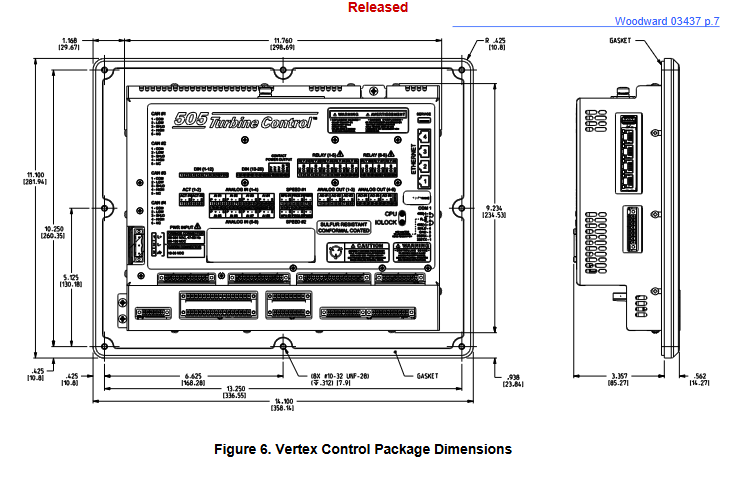

硬件与接口规格
（一）输入输出参数
类别 规格详情 可扩展能力
电源输入 LV：18-36Vdc；HV：88-264Vac/90-150Vdc（最大 50W） -
转速输入 2 路被动 MPU 或主动接近探头（0.5-32,000Hz） -
离散输入 19 路可配置触点输入 新增 16 路（RTCNet DI 模块）
模拟输入 8 路 4-20mA 可配置输入 新增 16 路（RTCNet AIO 模块）
执行器输出 2 路（4-20mA 或 20-200mA） -
继电器输出 7 路 Form-C 触点（24Vdc@2A） 新增 16 路（RTCNet DO 模块）
模拟输出 6 路 4-20mA 输出 新增 4 路（RTCNet AIO 模块）
特殊输入 8 路 RTD 信号（RTCNet RTD 模块） -
（二）通信接口
接口类型 数量与规格 支持协议 / 功能
以太网 单冗余：3 个客户端口 + 1 个服务端口；双冗余：2 个客户端口 + 1 个服务端口 Modbus TCP、OPC，SNTP 时间同步
串行端口 1 路 RS-232/485，ASCII/RTU Modbus
CAN 端口 4 路 RTCNet 协议，用于分布式 I/O 扩展
负荷分配通信 - UDP 协议（机组间同步）
（三）扩展模块（RTCNet）
模块类型 功能 接口数量
AIO 模块 模拟输入 / 输出 8 路 AI+2 路 AO / 模块，最多 2 个模块
RTD 模块 温度信号采集 8 路 RTD / 模块
DI 模块 离散输入扩展 16 路 DI / 模块
DO 模块 继电器输出扩展 16 路 DO / 模块
操作与软件工具
本地操作
操作面板：8 英寸图形化显示，支持参数查看、启停控制、模式切换；
权限管理：密码分级（Monitor/Operator/Service/Configure），保护程序设置。

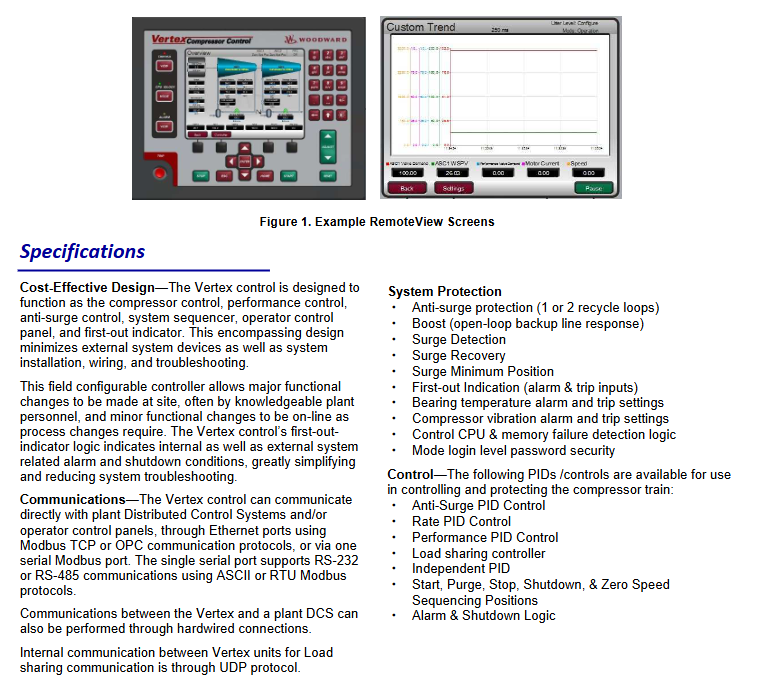

远程工具
RemoteView 软件：安装于电脑 / 触摸屏，实现远程操作、配置、监控，支持权限管理；
Control Assistant 软件：上传 / 下载配置文件、查看实时 / 历史趋势、导出报警 / 停机日志。
应用场景与合规性
典型应用
电机驱动压缩机（1-2 个循环回路）；
涡轮驱动压缩机（1 个循环回路）；
双冗余配置（关键生产环节，需高可用性）；
老旧防喘振控制器替换升级。
合规与环境标准
regulatory compliance：CE（EMC/LVD/ATEX）、CSA（普通区域 / 危险区域）、IECEx；
环境适应性：耐盐雾（MIL-STD-810）、抗冲击 / 振动（Lloyd’s ENV2）、污染等级 2（IEC 60664-1）。
