XP POWER VFR05 系列 5W 壁挂式 AC-DC 电源适配器
时间: 2026-01-08浏览次数：
XP POWER VFR05 系列 5W 壁挂式 AC-DC 电源适配器
XP POWER VFR05 系列 5W 壁挂式 AC-DC 电源适配器
产品概述
产品名称：VFR05 系列壁挂式 AC-DC 电源适配器
核心定位：为低功率电子设备提供全球通用、多接口适配的高效外置电源，解决跨国使用的插头适配问题
核心优势：
全球通用：标配可更换 US/UK/EU/AU 四种插头，无需额外转接，适配不同地区电网

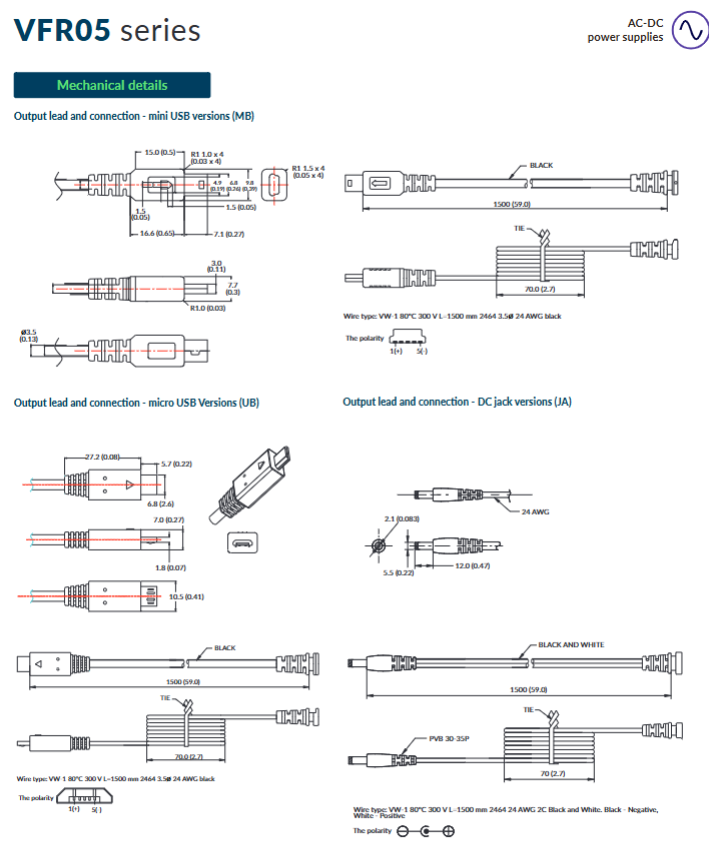

接口灵活：覆盖 USB A、Mini USB B、Micro USB B、DC Jack（5.5×2.1×12mm）四种主流接口
高能效低功耗：符合 Level VI 能效标准，支持 Level VII 升级，空载功耗≤75mW
物理规格：
机身尺寸：37.0×55.1×42.9mm（1.45”×2.16”×1.69”）
重量：80g（0.28lb）（仅机身）
输出线缆：长度 1500mm（59.0 英寸），规格为 VW-1 80°C 300V、24 AWG
型号与输出规格表
型号 输出电压 输出电流 总调节 效率 输出接口 输出功率 备注
VFR05US050-BB 5.0V 1000mA ±5% 77% USB A in case 5W -
VFR05US050-MB 5.0V 1000mA ±5% 74% Mini USB B 5W 仅 OEM 批量供应
VFR05US050-UB 5.0V 1000mA ±5% 74% Micro USB B 5W -
VFR05US050-JA 5.0V 1000mA ±5% 75% 5.5×2.1×12mm DC Jack 5W -
VFR05US090-JA 9.0V 550mA ±5% 78% 5.5×2.1×12mm DC Jack 5W -
VFR05US120-JA 12.0V 420mA ±5% 79% 5.5×2.1×12mm DC Jack 5W -
电气参数详情
（1）输入参数
特性 最小值 典型值 最大值 单位 备注
输入电压 90 - 264 VAC 覆盖全球 110V/220V 电网
输入频率 47 - 63 Hz 兼容不同地区电网频率
功率因数 - - - - 符合 EN61000-3-2 Class A
输入电流 - - 0.18 A 100VAC 输入条件下
浪涌电流 - - 30 A 240VAC 冷启动，25°C 环境
空载输入功率 - - 75 mW 高能效设计，低待机功耗
输入保护 - - - - 内置 T1.0A/250VAC 保险丝
（2）输出参数
特性 最小值 典型值 最大值 单位 备注
输出电压范围 5 - 12 VDC 按型号区分，满足不同设备需求
最小负载 - - - - 无最小负载要求，适配低功耗设备
启动延迟 - - 4 s -
启动上升时间 - 50 - ms -
保持时间 - 8 - ms 满负载，100VAC 输入
总调节 - - 5 % 含初始设定精度、线路调节、负载调节
瞬态响应 - - 4 % 偏差 5V 型号 25% 负载阶跃，其他型号 50% 负载阶跃，500µs 内恢复至 ±1%
纹波与噪声 - - 200 mV pk-pk 20MHz 带宽，需并联 10µF 电解电容 + 0.1µF 陶瓷电容测量
温度系数 - - 0.05 %/°C 输出电压稳定性高
短路保护 - - - - 持续打嗝模式，故障排除后自动恢复
（3）通用与可靠性参数
特性 最小值 典型值 最大值 单位 备注
效率 74 - 79 % 115VAC 输入下，25%/50%/75%/100% 负载平均效率
能效标准 - Level VI - - 支持 Level VII 升级，节能环保
输入 - 输出隔离 - 3000 - VAC 保障使用安全
开关频率 50 - 70 kHz 可变频率设计
平均无故障时间（MTBF） 100 - - khrs MIL-HDBK-217F 标准，25°C 环境
环境与合规
（1）环境适应性
环境条件 最小值 典型值 最大值 单位 备注
工作温度 0 - 60 °C 50°C 时满负载，60°C 时降额至 50% 负载
存储温度 -40 - 85 °C 适应极端存储环境
冷却方式 - 自然对流 - - 无需额外散热设备
工作湿度 5 - 95 %RH 非冷凝，适配潮湿环境
冲击 - - - - 1 米高度跌落至混凝土，6 个面各 1 次
振动 10 - 300 Hz 2g 加速度，每轴 30 分钟（15 分钟 / 扫描）
（2）合规与认证
认证类型 标准 关键说明
安全认证 UL/cUL62368-1、EN61000-3-2、IEC62368-1 获批为有限功率源（LPS）
地区认证 CCC（中国）、AU/NZ 62368.1（澳新）、CE（欧盟）、UKCA（英国） 覆盖全球主要市场
EMC 排放 EN55032、FCC Part 15 Subpart B 传导 / 辐射均达 Level B，谐波 Class A
EMC 抗扰度 EN61000-4 系列、EN55035 ESD±4kV 接触 /±8kV 空气，辐射抗扰 3V/m
