HITACHI S10VE 可编程控制器

产品核心定位与应用

核心定位：通用型可编程控制器（PCs），支持从简单条件控制到复杂算术控制的全场景工业自动化需求，可同时执行梯形图、HI-FLOW 及 C 语言程序。

应用限制：不建议用于高安全责任场景（如电站控制、医疗设备、交通信号系统等），除非经日立专项批准并配置冗余设计。

合规要求：出口需遵守日本《外汇及外国贸易法》、美国出口管制法规等相关限制。

系统核心组件与规格

（1）核心硬件组件

组件类型关键型号核心参数功能说明

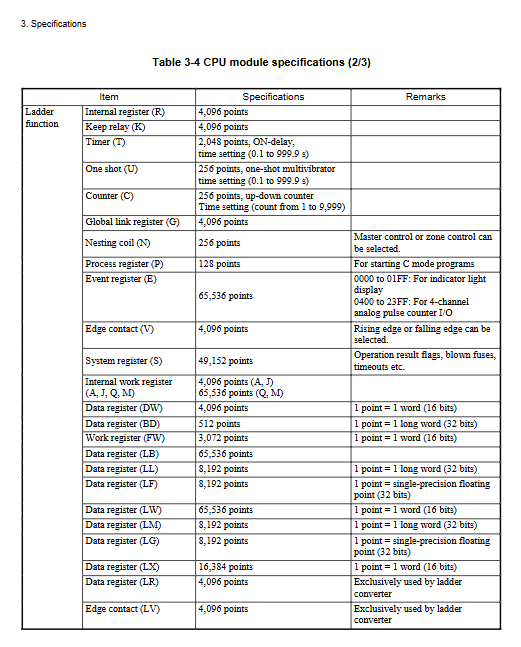

CPU 模块 LQP600 最大 2048 I/O 点、3100mA 电流消耗系统核心控制单元，支持多语言编程执行

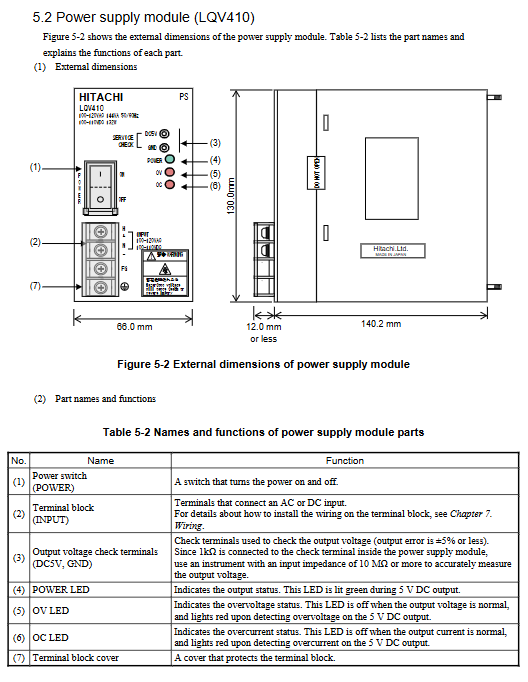

电源模块 LQV410 输入 100-120VAC/100-110VDC，输出 5VDC/10A 为系统提供稳定供电，具备过流 (OC)、过压 (OV) 保护

RI/O-IF 模块 LQE950 2 路远程 I/O 线、768kbps 通信速率实现远程 I/O 通信扩展，支持最多 12 个 PI/O 单元级联

选项模块 OD.RING(LQE510-E)、ET.NET(LQE260-E) 等支持 FL-net、以太网等协议扩展网络通信、数据共享功能

PADT 兼容 Windows7/10 (64 位) 1GHz 以上 CPU、2GB 以上内存编程、调试、监控系统的专用计算机终端

（2）关键系统规格

环境参数：操作温度 0-55°C，存储温度 -20-75°C，相对湿度 10-90% RH（无冷凝），抗震等级符合 JIS C 60068-2-6，抗冲击等级符合 JIS C 60068-2-27。

性能指标：最大 I/O 点数 2048 点，远程 I/O 单通道最大传输距离 300m（光适配器扩展后可达 3.3km），通信协议支持 IEEE802.3i/802.3u（以太网）、FL-net、DeviceNet 等。

物理规格：7 槽安装基座（HSC-1770）重量≤1300g，CPU 模块重量≤450g，模块安装螺丝拧紧力矩 1.0N・m。

安全规范与操作要求

（1）安全警示分级

DANGER：致命风险（如未接地导致触电死亡），需确保保护接地端子可靠接地。

WARNING：严重风险（如带电插拔模块导致触电 / 火灾），模块安装 / 拆卸前必须关闭电源。

CAUTION：轻微伤害风险（如异物插入模块间隙导致受伤），禁止堵塞模块通风槽。

Notice：财产损失风险（如静电导致模块故障），接触设备前需释放人体静电。

（2）核心安全操作

电源操作：输入电压不得超过额定值，AC 电源两侧需配置保险丝，避免过流 / 过压损坏组件。

模块插拔：所有模块安装 / 拆卸前必须关闭电源，禁止带电操作，防止触电或设备损坏。

电池使用：主电池（HDC5200）禁止充电、加热、短路，更换周期≤5 年，废弃需按工业废料处理。

接地要求：需符合 D 类接地标准（接地电阻≤100Ω），避免与 AC 面板共用接地主线，间距≥15m。

安装与运维流程

（1）安装关键要求

安装间隙：机柜与单元上下间距≥100mm，侧面间距≥50mm，确保自然散热，进气温度不超过 55°C。

接地安装：机柜需焊接至建筑物钢框架或单独接地极，多机柜时采用菊花链接地方式。

模块装配：安装基座需固定在机柜垂直面，模块需按专用槽位安装（PS 槽、CPU 槽等），螺丝紧固避免松动。

（2）调试与运维工具

核心工具：BASE SYSTEM/S10VE，支持项目创建、网络配置、程序下载、故障诊断等功能，需管理员权限安装。

备份与恢复：支持 CPU 数据备份、恢复及备份数据对比，备份文件包含主内存、MRAM 数据，恢复时需确保 CPU 处于 STOP 模式。

故障排查：通过 LED 指示灯（RUN/ERR/STBY/ALARM）和错误日志定位故障，支持远程重置、模块列表查看、性能监控等功能。
