WESTINGHOUSE E 系列塑壳断路器（MCCB）
时间: 2025-12-25浏览次数：
WESTINGHOUSE E 系列塑壳断路器（MCCB）
WESTINGHOUSE E 系列塑壳断路器（MCCB）
产品概述与品牌背景
品牌基础：西屋电气（Westinghouse）作为拥有 130 年产品创新历史的全球知名品牌，业务覆盖家电、消费电子、发电及输配电设备等领域，以可靠性与创新性为核心优势。
产品定位：E 系列塑壳断路器（MCCB）是其输配电领域的核心产品，专为工业与民用配电系统设计，核心功能是实现电路的过载保护与短路保护，保障用电设备与线路安全。
核心标准：产品完全符合IEC 60947-2 国际标准，通过 CE 认证，性能稳定且具备广泛的兼容性。

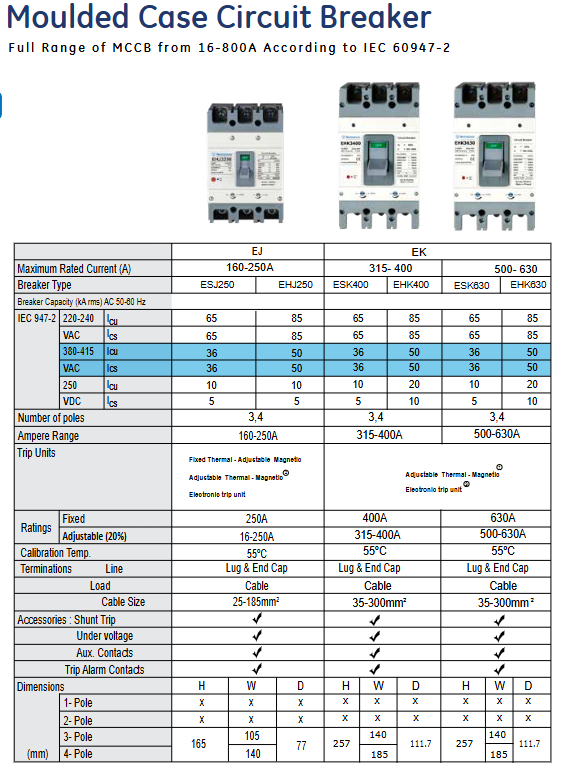

核心技术参数总览
参数类别 具体规格
额定电流范围 16-800A（分框架尺寸细分：EJ：100-250A；EK：320-630A）
额定电压 240/415V AC（运行电压）；Ui（绝缘电压）最高 1000V；Uimp（冲击耐受电压）8-12kV
短路分断能力（Icu/Ics） 25kA、36kA、50kA、85kA（不同系列对应不同分断等级）
频率适配 50/60Hz
极数配置 3 极、4 极（全系列均支持两种配置）
校准温度 55℃（额定电流基于该温度标定）
接线规格 电缆截面 25-300mm²（根据框架尺寸不同适配）
认证标识 CE 认证
产品系列细分与型号详情
产品按框架尺寸和短路分断能力分为两大框架、多个子系列，每个子系列包含不同脱扣类型与极数组合，具体如下：
（一）EJ 框架（额定电流 100-250A）
核心特点：体积紧凑，适配中低电流场景，分断能力覆盖 25-50kA，支持自动与非自动两种操作模式。
子系列与型号明细：
子系列 短路分断能力 脱扣类型 极数 额定电流规格 参考编号示例
EIJ 25kA 固定热磁脱扣（F） 3P/4P 100A、125A、160A、200A、250A EIJ3100F（W605836）、EIJ4100F（W605841）
EIJ 25kA 可调热磁脱扣（TM） 3P/4P 100A、125A、160A、200A、250A EIJ3100TM（W605846）、EIJ4100TM（W605851）
ESJ 36kA 可调热磁脱扣（TM） 3P/4P 100A、125A、160A、200A、250A ESJ3100TM（W605856）、ESJ4100TM（W605861）
EHJ 50kA 可调热磁脱扣（TM） 3P/4P 100A、125A、160A、200A、250A EHJ3100TM（W605866）、EHJ4100TM（W605871）
EIJY - 非自动操作（Non-Automatic） 3P/4P 100A、125A、160A、200A、250A EIJY3100（W605876）、EIJY4100（W605881）
物理尺寸与重量：
3 极：高 165mm × 宽 105mm × 深 77mm，重量 1.5kg
4 极：高 140mm × 宽 185mm × 深 77mm，重量 2.0kg

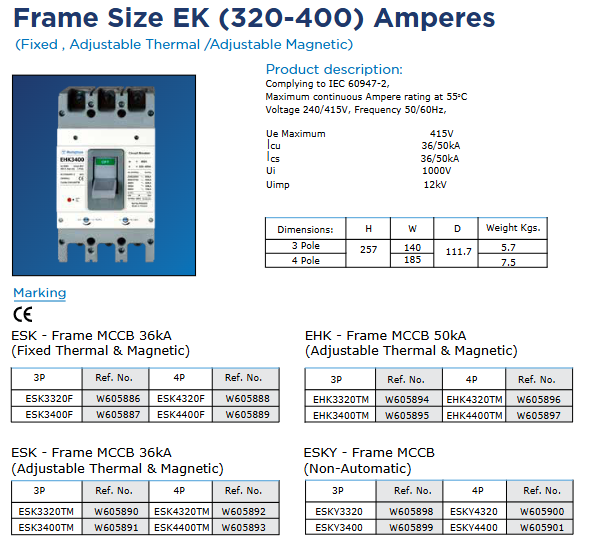

（二）EK 框架（额定电流 320-630A）
核心特点：适配中高电流场景，分断能力覆盖 36-50kA，部分型号支持电子脱扣，调节精度更高。
子系列与型号明细：
子系列 短路分断能力 脱扣类型 极数 额定电流规格 参考编号示例
ESK 36kA 固定热磁脱扣（F） 3P/4P 320A、400A、500A、630A ESK3320F（W605886）、ESK4500F（W605904）
ESK 36kA 可调热磁脱扣（TM） 3P/4P 320A、400A、500A、630A ESK3320TM（W605890）、ESK4630TM（W605909）
ESK 36kA 电子脱扣（E） 3P/4P 500A、630A ESK3500E（W607452）、ESK4630E（W610439）
EHK 50kA 可调热磁脱扣（TM） 3P/4P 320A、400A、500A、630A EHK3320TM（W605894）、EHK4630TM（W605913）
EHK 50kA 电子脱扣（E） 3P/4P 500A、630A EHK3500E（W607454）、EHK4630E（W610441）
ESKY - 非自动操作（Non-Automatic） 3P/4P 320A、400A、500A、630A ESKY3320（W605898）、ESKY4630（W605917）
物理尺寸与重量：
3 极：高 257mm × 宽 140mm × 深 111.7mm，重量 5.7kg
4 极：高 257mm × 宽 185mm × 深 111.7mm，重量 7.5kg
脱扣单元类型与特性
脱扣单元是断路器的核心部件，负责检测电路异常并触发跳闸，E 系列提供三种类型，满足不同精度需求：
固定热磁脱扣（Fixed Thermal & Magnetic）
工作原理：热脱扣（过载保护）与磁脱扣（短路保护）参数固定，无需手动调节，操作简便。
适用场景：对保护参数无特殊调节需求的通用场景。
可调热磁脱扣（Adjustable Thermal & Magnetic）
热脱扣调节范围：0.8-1.0In（适配不同过载电流阈值）
磁脱扣调节范围：5-10In（适配不同短路电流阈值）
适用场景：需要根据电路负载特性灵活调整保护参数的场景，通用性更强。
电子脱扣（Electronic Adjustable）
核心优势：调节精度更高，保护特性更稳定，仅在 EK 框架 500-630A 型号中提供。
适用场景：对保护精度要求高的工业设备、精密配电系统。
附件与安装配置
可选附件：支持分励脱扣（Shunt Trip）、欠压脱扣（Under Voltage）、辅助触点（Aux. Contacts）、跳闸报警触点（Trip Alarm Contacts），可扩展断路器的控制与信号反馈功能。
接线方式：采用电缆接线，进线（Line）与出线（Load）均支持，适配 25-300mm² 截面的电缆，满足不同电流承载需求。
安装适配：产品结构设计适配工业配电柜、民用配电箱等多种安装场景，物理尺寸标准化，互换性强。
时间 - 电流特性
不同电流等级的断路器具备明确的时间 - 电流曲线，确保保护动作的准确性：
过载保护（延时跳闸）：电流越接近过载阈值，跳闸时间越长（如 200-250A 型号，过载 1.3 倍额定电流时，跳闸时间约 10-30 分钟）。
短路保护（瞬时跳闸）：短路电流达到磁脱扣阈值时，瞬时跳闸（最大总分断时间≤0.05 秒），快速切断故障电路。
