Emerson Ovation OCR1100 控制器
时间: 2025-12-25浏览次数：

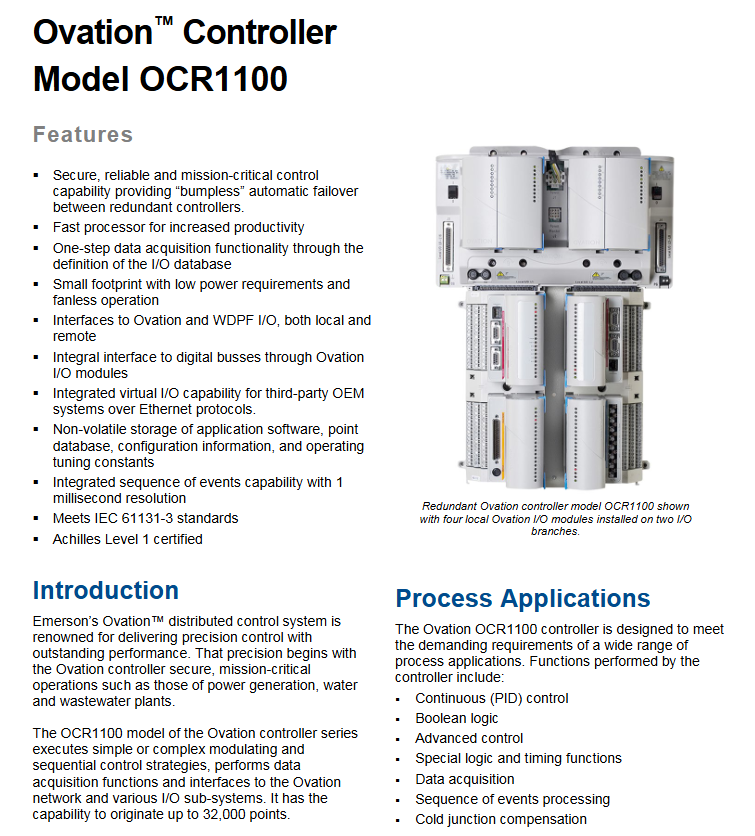

Emerson Ovation OCR1100 控制器
Emerson Ovation OCR1100 控制器
产品概述
所属系统：艾默生Ovation 分布式控制系统（DCS），是该系统的核心控制单元，专为发电、给排水厂等对可靠性要求极高的关键任务场景设计。
核心定位：执行简单 / 复杂的调节与顺序控制策略，完成数据采集、I/O 接口适配、事件处理等核心功能，保障工业过程的精准运行。
关键认证：IEC 61131-3 标准合规（统一编程配置机制）、Achilles Level 1 认证（工业设备网络稳健性认证）。
核心功能参数
功能类别 关键信息 具体细节
控制任务能力 控制任务数量 最多5 个，可同时执行
循环速度范围 Ovation 3.6 及以下：2 个预定义（1 秒、100 毫秒）+3 个用户自定义；Ovation 3.7 及以上：全部 5 个用户自定义，范围10 毫秒 - 300 秒（10 毫秒递增）
数据处理能力 起源点数 最高32,000 点
事件序列分辨率 1 毫秒，记录数字输入状态变化顺序
冗余与故障切换 冗余组件 网络接口、处理器、电源、I/O 接口等多关键组件冗余
切换特性 自动故障切换，实现无扰动（bumpless）切换，支持故障修复后自动恢复备份角色
报警处理 阈值类型 6 个独立报警阈值（4 个高限 + 4 个低限，含用户自定义及增量阈值）
处理逻辑 按过程点数据库定义处理，支持单节点报警延迟，工作站可按重要性排序显示
硬件与架构特性

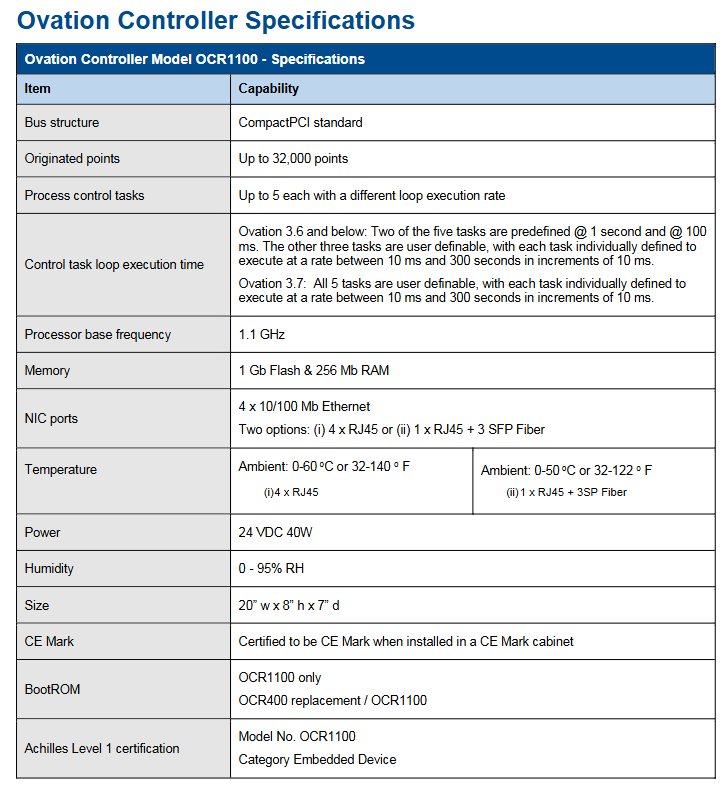

核心硬件参数：
处理器：Intel-based，基础频率1.1 GHz
存储配置：1 Gb Flash + 256 Mb RAM
网络接口：4 个 10/100 Mb 以太网端口，两种选项：①4×RJ45；②1×RJ45 + 3×SFP 光纤
供电要求：24 VDC 40W
物理尺寸：20” 宽 ×8” 高 ×7” 深
环境适应性：工作温度 0-60℃（4×RJ45）/0-50℃（光纤选项），湿度0-95% RH（无凝结）
架构特点：
开放架构：采用CompactPCI® i-bus PC 设计，支持技术升级与软件投资保护
操作系统：多任务实时操作系统，通过 TCP/IP 协议通信，支持资源管理与路由功能
硬件兼容性：与前代 OCR400 共享封装设计，支持向后兼容，可通过迁移程序升级旧模型控制逻辑与数据库（需 Ovation 3.5 及以上系统支持）
I/O 兼容性与扩展能力
I/O 类型 支持规格 备注
本地 Ovation I/O 最多 16 个独立分支，每分支 8 个模块，总计 128 个 I/O 模块
本地 Q-Line I/O 1 个节点，含 48 张 Q-Line I/O 卡
扩展 Q-Line I/O 额外 1 个节点，含 48 张 Q-Line I/O 卡 一次仅支持一种扩展 I/O 类型
远程节点接口 最多 16 个远程节点接口模块，每个支持 64 个 I/O 模块
远程 Ovation I/O 最多 8 个节点，每个节点支持 64 个 I/O 模块 一次仅支持一种远程 I/O 类型
远程 Q-Line I/O 最多 8 个节点，每个节点含 48 张 Q-Line I/O 卡 一次仅支持一种远程 I/O 类型
智能设备兼容 Foundation 现场总线、PROFIBUS、DeviceNet
虚拟 I/O（以太网协议） Allen-Bradley PLCs、Modbus/TCP、GE Mark V/VI 等 适配第三方 OEM 系统
部署与机柜配置
安装方式：DIN 导轨安装，可灵活适配不同场地、环境与空间需求
机柜类型：
| 机柜类型 | 尺寸（h×w×d） | 重量（全配置） | 容纳能力 | 工作温度 |
| 标准控制器机柜 | 79×24×24 英寸（2006.6×609.6×609.6mm） | 426.25 lbs（191.81kg） | 冗余控制器、32 个 I/O 模块、2 个电源 | 同 NIC 端口要求（0-50℃/0-40℃） |
| 扩展机柜 | 79×24×24 英寸（2006.6×609.6×609.6mm） | 396.25 lbs（178.31kg） | 备用设备、32 个 I/O 模块、2 个电源 | 0-60℃ |
定制选项：支持前端单访问、特殊尺寸 / 材质、环境等级适配等 OEM 定制
