Bender GPM 系列接地电源模块
时间: 2025-12-25浏览次数：
Bender GPM 系列接地电源模块
Bender GPM 系列接地电源模块
产品概述
Bender GPM 系列是针对医疗设施量身打造的医院级接地与电源集成模块，核心目标是为便携式医疗设备提供安全供电和等电位接地解决方案。产品严格遵循医疗行业电气标准，采用高耐用材质和安全设计，可灵活适配不同安装场景，广泛应用于医院普通诊疗区域、重症监护室等对用电安全要求极高的环境，同时提供配套接地电缆和插孔，形成完整的医疗用电安全保障体系。
核心配置与规格
（一）模块类型与安装方式
模块类型 安装方式 适配底盒 / 面板 核心特点
GPM-F 型 嵌入式 12"×8"×4" 镀锌钢底盒 面板 14"×10"，延伸 1" 覆盖底盒边缘
GPM-S 型 表面安装 定制前饰板 + 底盒 面板尺寸与底盒一致
GPM-G 型 组合面板安装 4 联 / 8 联标准电气接线盒 单联可容纳 1 个插座或 1 个接地插孔
（二）核心组件规格
电源插座
规格：20A/125V，医院级认证
类型：直插单联（SR/SI）、直插双联（DR/DI）、扭转锁定型（TB）
颜色：红色（DR/TB）、象牙白（DI/SI）
接地组件
接地插孔：30A/250V，绿色，扭转锁定设计
接地排：铜质，尺寸 0.125in（3mm）×0.75in（19mm），支持 #14–1/0 AWG 导线
连接点：至少 20 个，含 18 个 #14–#6 AWG 接线片和 1 个 #12–1/0 AWG 端子排

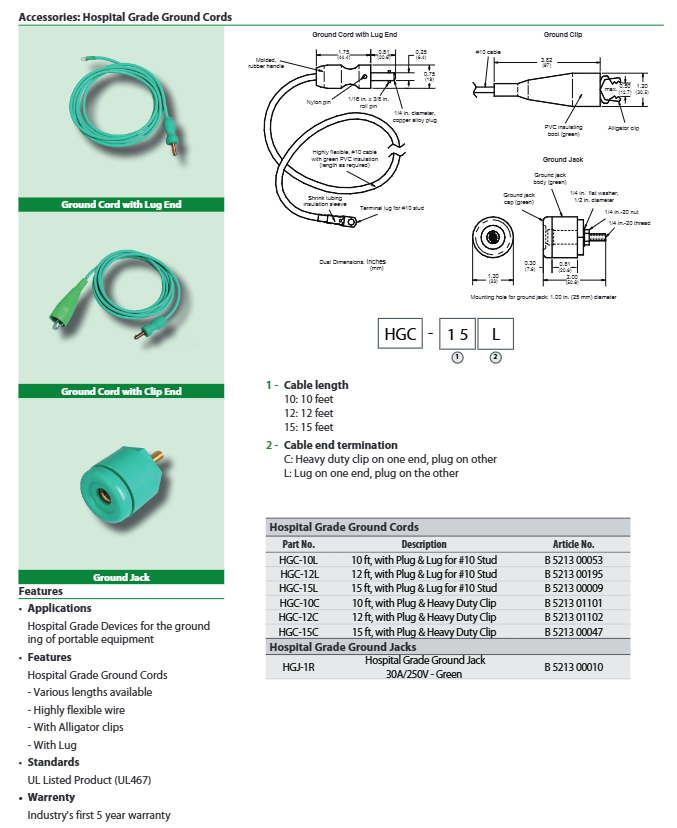

接地电缆（HGC 系列）
长度：10 英尺、12 英尺、15 英尺
导线规格：#10 AWG，绿色 PVC 绝缘层，高柔性设计
终端类型：插头 + 重型鳄嘴夹（C 型）、插头 +#10 接线片（L 型）

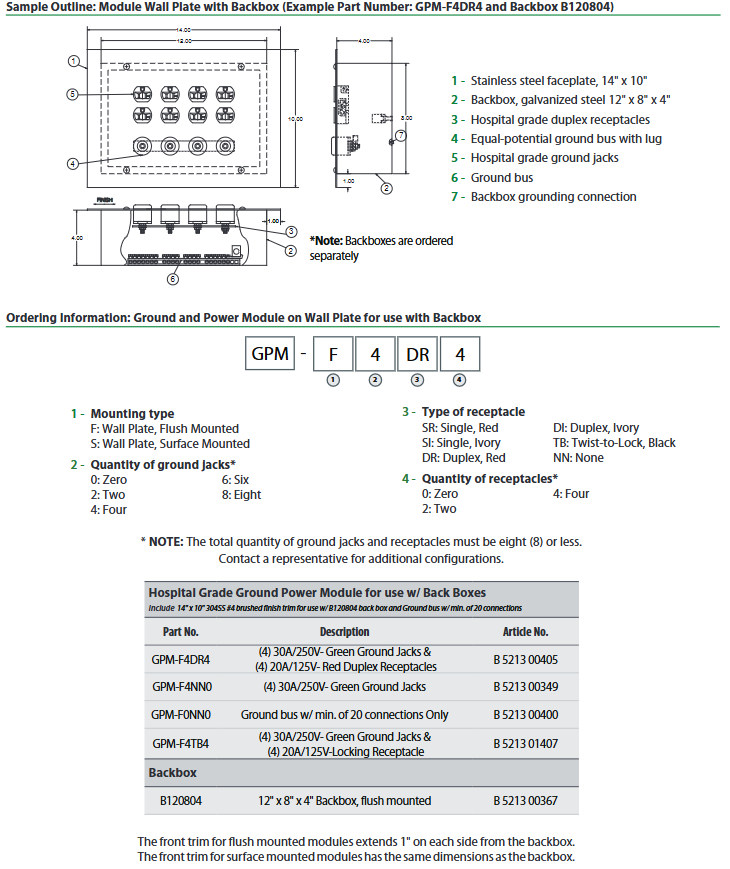

典型型号与配置
型号 配置描述 产品编号
GPM-F4DR4 4 个接地插孔 + 4 个红色双联插座（嵌入式） B521300405
GPM-F4NN0 4 个接地插孔（嵌入式，无插座） B521300349
GPM-F0NN0 仅接地排（≥20 个连接点，嵌入式） B521300400
GPM-G4NN0 4 联面板 + 4 个接地插孔 B521301103
GPM-G4DR4 8 联面板 + 4 个接地插孔 + 4 个红色双联插座 B521300408
底盒 B120804 12"×8"×4" 嵌入式镀锌钢底盒 B521300367
接地电缆 HGC-10L 10 英尺，插头 +#10 接线片 B521300053
接地插孔 HGJ-1R 30A/250V 绿色医院级接地插孔 B521300010
产品特点与优势
安全合规：完全符合医疗行业电气标准，医院级认证，保障患者与医护人员安全；
灵活配置：支持插座、接地插孔、纯接地排等多种组合，适配不同医疗场景；
耐用设计：304 不锈钢面板抗腐蚀易清洁，镀锌钢底盒坚固耐用，符合医疗环境要求；
等电位保障：集成铜质接地排，实现所有设备等电位连接，减少电击风险；
完整配套：提供不同长度接地电缆，满足便携式设备灵活接地需求。
