BENDER ISOMETER® IRDH575绝缘监测设备
时间: 2025-12-22浏览次数：
BENDER ISOMETER® IRDH575绝缘监测设备
BENDER ISOMETER® IRDH575绝缘监测设备
产品概述
（一）核心定位与适用场景
产品名称：IRDH575 绝缘监测设备（含故障定位控制功能）
适用系统：不接地（IT）系统，包括 3 (N) AC、AC-DC 混合、纯 DC 系统，电压覆盖两个等级：
低电压型（B1 系列）：AC/DC 20…575V
高电压型（B2 系列）：AC/DC 340…760V
典型应用：含变频器、晶闸管控制直流传动、PLC 等敏感负载的工业场景，如工厂配电、自动化控制系统
核心价值：通过实时监测系统对地绝缘电阻，提前预警接地故障，可扩展定位功能精准锁定故障回路，保障 IT 系统连续运行
（二）合规与认证
遵循标准：DIN EN 61557-8/9（VDE 0413-8/9）、IEC 61557-8/9、IEC 61326-2-4、ASTM F1669M-96 等
认证资质：CE、UL/US LISTED，阻燃等级 UL94 V-0，外壳无卤素设计
核心功能与操作特性
（一）绝缘监测功能
功能项 具体参数 关键说明
测量范围 1kΩ…10MΩ 覆盖从低阻到高阻故障，提前识别风险
报警机制 两级独立报警（K1 预警、K2 主报警） 支持 N/O（常开）/N/C（常闭）模式切换，出厂默认 N/O
测量精度 10kΩ…10MΩ：0%…+20%；1kΩ…10kΩ：+2kΩ 测量电压≤40V，测量电流≤220µA，不影响系统运行
自我监控 设备故障报警继电器（K3） 监测自身接地、线路连接及内部电路，异常时触发报警
测试与复位 内置 / 外置按钮 长按 TEST 键自检，RESET 键清除报警记忆（支持自锁 / 非自锁模式）
（二）接地故障定位功能
扩展配置
核心组件：IRDH575 主机 + EDS460（主回路定位）/EDS461（控制回路定位） + 专用电流互感器（W 系列 / 8000 系列）
扩展能力：最多支持 90 台 EDS4… 设备互联，每台监测 12 个回路，总计覆盖 1080 个回路
便携扩展：可选 EDS3090/EDS3091 便携式定位仪，追踪故障源头
定位原理与流程
触发方式：故障后自动激活或手动启动
信号特性：生成可调定位电流（最大 50mA），脉冲周期 2s / 间隔 4s，低阻故障时自动限流
故障识别：定位电流经故障回路返回，LCD 同步显示故障 EDS 地址、回路编号及信号强度（mA/µA），EDS 设备本地同步指示
（三）数据存储与通信功能
数据记录
存储容量：99 条带日期时间的报警记录，含故障类型、绝缘电阻值、发生时间，断电不丢失
信息查询：INFO 键快速调取系统泄漏电容、设备参数、报警历史等
通信接口| 接口类型 | 规格参数 | 适用场景 || --- | --- | --- || RS-485（BMS 协议） | 最大线缆长度 1200m，120Ω 终端电阻（S1 开关控制） | 与 Bender 设备互联，或通过协议转换器适配 MODBUS/PROFIBUS || 模拟输出 | 0/4…20mA 可选，负载≤500Ω | 接入 PLC、DCS 等上位系统，实现集中监控 |
（四）操作与显示功能
显示系统：背光 4×16 字符 LCD，支持纯文本故障提示，实时显示绝缘电阻（kΩ）、EDS 状态、报警信息等
操作按键：
功能键：INFO（信息查询）、MENU（菜单）、ESC（返回 / 确认）、TEST（自检）、RESET（复位）
导航键：上 / 下箭头（参数调整）、Enter（确认设置）
状态指示：EDS LED（定位启动）、EDS 报警 LED（故障定位）、Alarm LED1/2（两级报警）、设备故障 LED
详细技术参数
（一）电气参数
类别 具体规格
监测系统电压 B1 系列：AC 20…575V（50…460Hz）、DC 20…575V；B2 系列：AC 340…760V、DC 340…575V
供电电压 AC 88…264V（50…460Hz）、DC 77…286V，UL/CSA 应用需用 5A 熔断器，其余场景推荐 6A
允许系统泄漏电容 ≤150（500）µF
继电器参数 3 个转换触点（K1/K2/K3），额定电压 AC 250V/DC 300V，接通容量 5A，分断容量 2A（AC 230V，cosφ=0.4）
功耗 ≤14 VA
（二）环境与机械参数
类别 具体规格
工作环境温度 -10℃…+55℃（50mA 定位模式下不可连续运行）
存储环境温度 -40℃…+70℃
气候等级 DIN IEC 60721-3-3（3K5）
抗冲击性能 运行中：15g/11ms；运输中：40g/6ms（IEC 60068-2-27/29）
抗振动性能 运行中：1g/10…150Hz；运输中：2g/10…150Hz（IEC 60068-2-6）
安装方式 面板安装，开孔尺寸 138×90mm，安装距离≥30mm
接线端子 螺丝端子，支持刚性导体 0.2…4mm²、柔性导体 0.2…2.5mm²（AWG 24…12）
防护等级 内部组件 IP30、端子 IP20、门装 IP40、可选 IP42（面板密封）
重量 ≤900 g
系统配置与订购信息
（一）典型系统配置
应用场景 配置组件 关键注意事项
主回路监测定位 IRDH575B1-435 + EDS460 + W 系列电流互感器 IT 系统供电需配备两个熔断器
控制回路监测定位 IRDH575B1-435 + EDS461 + 8000 系列电流互感器 定位电流建议设为 1…2.5mA，避免干扰 PLC

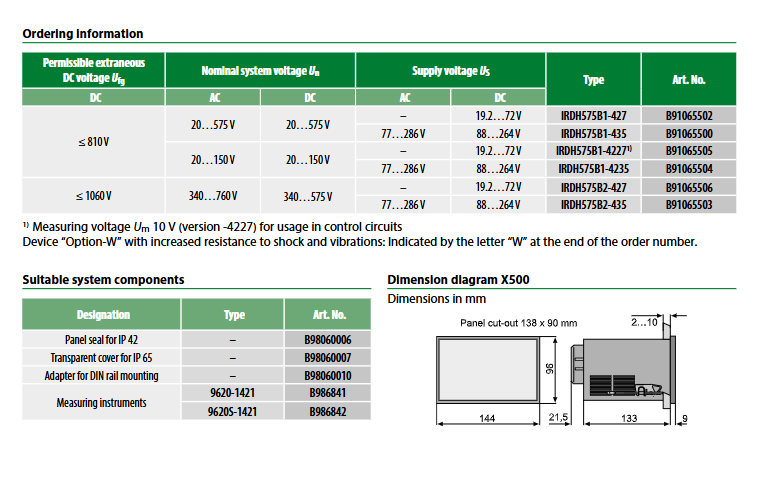

（二）型号与配件
型号 监测电压 订货号 特殊特性
IRDH575B1-435 AC/DC 20…575V B91065500 标准低电压型
IRDH575B1-4227 AC/DC 20…150V B91065505 测量电压 10V，适配控制回路
IRDH575B2-435 AC/DC 340…760V B91065503 标准高电压型
IRDH575B2-427 AC/DC 340…575V B91065506 高电压控制回路型
配件名称 型号 订货号 功能
IP42 面板密封 - B98060006 提升防护等级至 IP42
IP65 透明盖 - B98060007 防尘防水，适配恶劣环境
DIN 导轨适配器 - B98060010 支持 DIN 导轨安装
外置测量仪 9620-1421 B986841 远程显示绝缘电阻
