Yokogawa NFA 系列模拟 I/O 模块
时间: 2025-12-19浏览次数：
Yokogawa NFA 系列模拟 I/O 模块
Yokogawa NFA 系列模拟 I/O 模块
概述

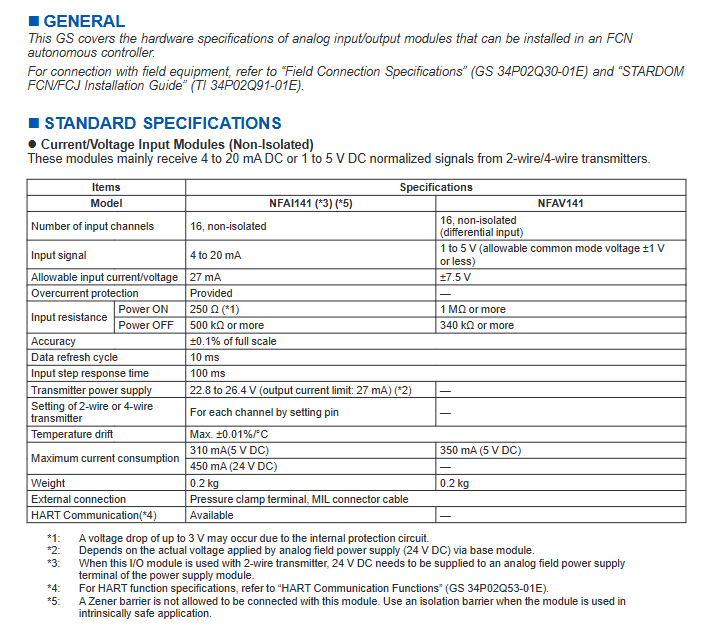

横河电机 NFA 系列模拟 I/O 模块的硬件规格，适用于安装在 FCN 自主控制器中，详细说明各类模块的技术参数、功能特性、安装限制及型号编码规则，同时提及外部连接、电源供应等配套要求，部分内容需参考关联文档（如现场连接规范、HART 通信功能说明）。
模块分类及核心参数汇总
模块类型 代表型号 通道数量 核心信号规格 精度 电源功耗（5V DC/24V DC） 特殊特性
非隔离电流输入 NFAI141 16 通道（非隔离） 输入：4~20mA ±0.1% 满量程 310mA / 450mA 过流保护、支持 HART、2/4 线变送器切换
非隔离电压输入 NFAV141 16 通道（差分） 输入：1~5V（共模电压 ±1V） ±0.1% 满量程 350mA / - 输入电阻≥1MΩ
隔离电流 I/O（通道隔离） NFAI835 4 入 / 4 出（隔离） 输入 / 输出：4~20mA 输入 ±0.1%、输出 ±0.3% 360mA / 450mA 通道间耐压 500V AC、支持 HART
隔离电压输出 NFAV544 16 通道（隔离） 输出：-10~+10V ±0.3% 满量程 860mA / - 输出 fallback 功能、负载电阻≥5kΩ
TC 输入（隔离） NFAT141 16 通道（隔离） TC（J/K/E 等）、mV（-100~150） ±0.03%~±0.032% 满量程 450mA / - 参考端补偿、烧断检测
脉冲输入（通道隔离） NFAP135 8 通道（隔离） 脉冲频率 0~10kHz - 300mA / 400mA 5 种输入模式、防抖滤波
频率输入（通道隔离） NFAF135 8 通道（隔离） 频率 0.1~10kHz 0.1% 读数 300mA / 400mA 支持触点 / 电压脉冲输入
关键功能说明
电源供应要求
多数模块需向电源模块的模拟现场电源端子提供 24V DC 电源。
变送器电源输出：22.8~26.4V（限流 27mA）或 24.0~25.5V（限流 25mA）。
特殊功能细节
过流保护：NFAI141、NFAI143、NFAI135 等模块配备。
输出 fallback：支持 HOLD（保持故障输出）或 SETV（输出指定值），检测时间 4 秒，按通道设置。
HART 通信：NFAI141、NFAI841、NFAI143 等型号支持，需参考专属文档（GS 34P02Q53-01E）。
断线检测：部分电流输出模块支持，检测阈值≤0.65mA。
外部连接与尺寸
连接方式：压力夹紧端子、MIL 连接器电缆（如 KMS40 电缆）。

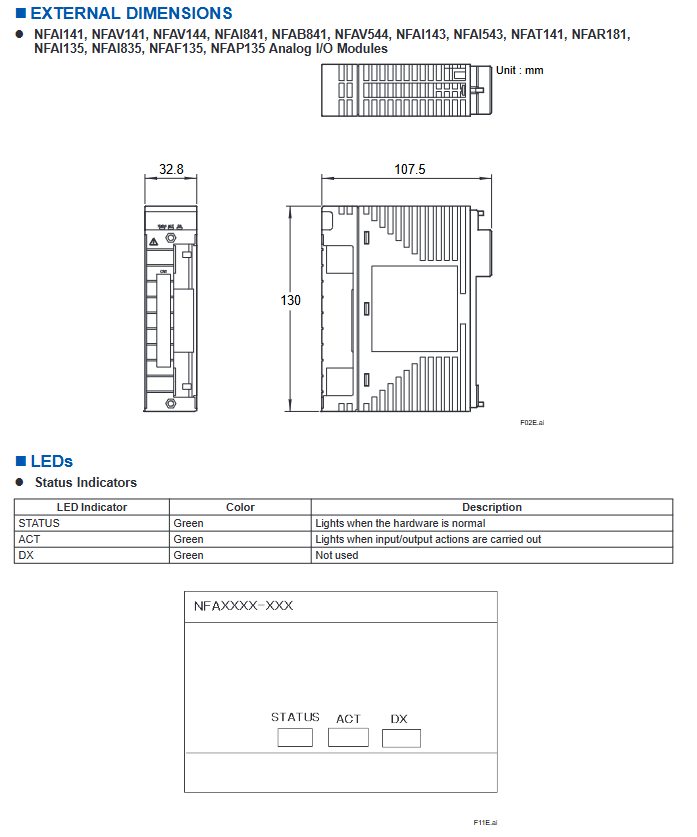

模块尺寸：统一为 107.5mm×32.8mm×130mm（单位：mm）。
安装与使用限制
NFAT141 模块特殊限制
避免辐射热影响，下方不得安装发热单元，不直接受气流吹拂。
不可紧邻 CPU 模块（NFCP501/NFCP502）、电源模块（NFPW44x）。
仅可与 NFAT141、NFAR181、NFAV141、NFAV144 相邻安装，其他模块需留空槽。
通用安装要求
需确认模块功耗不超过电源模块额定输出（5V DC 或 24V DC）。
本质安全应用需使用隔离栅，禁止连接齐纳栅。
防爆选型需参考《STARDOM FCN/FCJ Installation Guide》。
型号编码规则
后缀码含义
通信功能：-S（标准型）、-H（带 HART 通信）。
防爆等级：5（无防爆）、E（防爆）。
类型选项：0（基础型）、1（带 ISA 标准 G3 选项）、4（宽温 - 40~+70℃）。
选项码含义
/13S00：带隔离模拟压力夹紧端子（NFTI3S-00）。
/13S10：带浪涌吸收器的隔离模拟压力夹紧端子（NFTI3S-10）。
/CCC01：带 MIL 电缆连接器护套（NFCCC01）。
LED 状态指示
LED 名称 颜色 描述
STATUS 绿色 硬件正常时点亮
ACT 绿色 执行输入 / 输出动作时点亮
DX 绿色 未使用
