YOKOGAWA CENTUM CS 1000 分布式控制系统控制功能
时间: 2025-12-17浏览次数：
YOKOGAWA CENTUM CS 1000 分布式控制系统控制功能
YOKOGAWA CENTUM CS 1000 分布式控制系统控制功能
产品概述
产品定位：横河为 中小规模工厂 开发的分布式控制系统（DCS），核心目标是降低用户总拥有成本（TCO），同时兼顾高功能性与可维护性
核心设计思路：
整合 CENTUM CS 系列已验证的优质控制功能，确保控制可靠性
强化与可编程逻辑控制器（PLC）等各类子系统的通信能力
通过创新技术简化工程流程、提升现场设备兼容性，降低应用开发与维护成本
核心功能配置
（一）控制功能架构
功能类别 具体内容 作用
基础控制组件 功能块（PID 控制器、选择器等） 最小控制算法单元，用于组装基础控制应用
扩展控制功能 调节控制块、序列控制块、SFC 块、计算块、面板块 覆盖调节控制、序列控制、批量控制等多样需求
辅助管理功能 单元监控功能 按工艺单元分组管理功能块，简化控制与监控操作
输入输出功能 过程 I/O 实现与通用传感器、执行器的信号输入输出
输入输出功能 通信 I/O 通过 RS-232C 等通用通信接口实现信号传输
状态提示功能 序列消息、报警器 实时反馈系统运行状态与异常信息
（二）可靠性设计
采用 同步热备系统，延续 CENTUM CS 系列经现场验证的 FCS 可靠性设计
核心优势：运行中 CPU 突发故障时，控制可无缝切换至备用 CPU，不中断控制动作，特别适配序列控制导向的批量生产过程
工程效率优化：FCS 模板
（一）设计背景
控制应用由多个功能块组合而成，不同功能块占用的内部资源与 CPU 负载不同
FCS 内存有限，若无序组合功能块，需专业人员估算资源与负载，难度较高
（二）模板优势与分类
核心价值：按用户预期应用场景预设数据库模板，自动合理分配 FCS 数据库资源，严格控制 CPU 负载不超限
模板类型：涵盖 调节控制、序列控制、监控 三大典型应用场景，用户可直接选用，大幅简化工程设计流程
现场通信灵活性设计
（一）核心痛点解决
针对现场控制设备分散、数据类型与通信接口多样化的问题，通过两大措施实现灵活适配：
措施 具体实现 优势
通信功能与控制应用分离 1. 通信获取的数据存储于 “通信 I/O 区域”
2. 控制应用通过相对地址或自定义标签访问该区域
3. 系统自动识别数据类型（整数、浮点等） 无需因通信协议变更修改控制应用，降低工程复杂度
C 语言编程适配协议 1. 为常用协议开发现成通信包
2. 特殊协议可通过 C 语言编码实现 兼容多种通用通信接口与协议，适配不同现场设备
创新虚拟测试功能：模拟器系统
（一）FCS 模拟器
运行环境：Windows NT 操作系统
核心功能：读取工程功能生成的控制应用定义，完全模拟实际 FCS 的控制动作
通信机制：通过 模拟内部 VLnet 通信 实现与操作监控功能、测试功能的交互，操作逻辑与实际 FCS 一致
核心价值：无需实际 FCS 硬件，即可完成控制应用的测试与检验，降低工程环境搭建成本
（二）站间通信模拟器
设计目的：支持多 FCS 间数据交互的控制应用测试
工作原理：
接收 FCS 模拟器发送给其他 FCS 的所有通信数据包
保存数据设置命令的请求值，响应数据读取命令时返回预设值
支持通过图形界面查看与设置返回数据
优势：多用户可并行开展系统工程，提升效率且不增加 CPU 负载

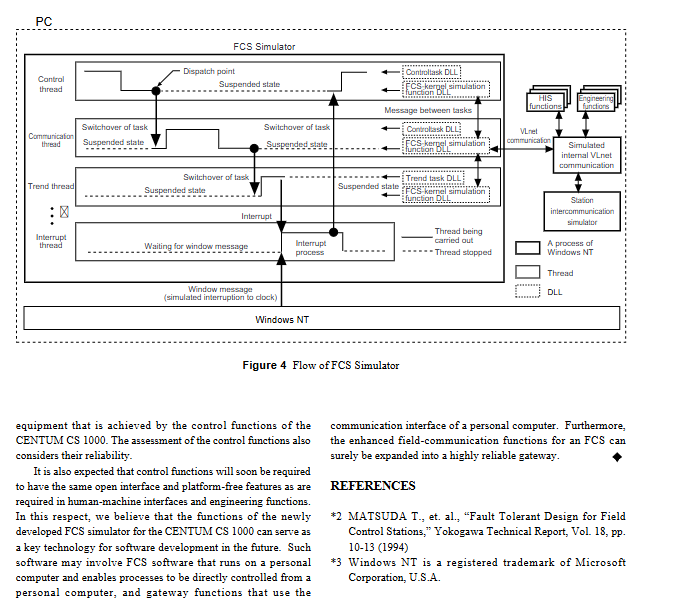

（三）FCS 模拟器内部运行机制
模块化设计：每个 FCS 功能任务封装为动态链接库（DLL），运行时作为线程
内核适配：FCS 内核模拟功能与实际 FCS 内核接口完全一致，确保源码复用与功能等效
调度机制：线程调用内核模拟功能后触发调度（调度点），通过 Win32API 的挂起 / 恢复命令实现线程切换
中断处理：独立中断线程，以窗口消息为触发信号，中断时暂停当前任务，处理完成后恢复调度
总结与未来展望
核心成果：通过 FCS 模板、灵活通信设计、虚拟测试功能，实现工程效率提升、现场设备适配性增强与高可靠性的统一
未来方向：计划进一步拓展开放接口与跨平台特性，将 FCS 模拟器技术拓展至 PC 直接控制过程、网关功能开发等场景，强化现场通信功能的网关应用潜力
关键问题
问题 1：CENTUM CS 1000 通过哪些设计降低总拥有成本（TCO）？请从工程、硬件、维护三个维度说明。
答案：1. 工程维度：提供 FCS 模板（调节控制、序列控制、监控），自动分配资源、控制 CPU 负载，简化设计流程；创新 FCS 模拟器与站间通信模拟器，无需实际硬件即可完成应用测试，降低工程环境搭建成本。2. 硬件维度：集成 CENTUM CS 系列成熟控制功能与增强型通信能力，无需额外配置专用通信模块，减少硬件采购成本。3. 维护维度：通信功能与控制应用分离，协议变更时无需修改控制应用；同步热备系统保障 CPU 故障时不中断控制，降低停机维护损失，整体提升系统可维护性。
问题 2：CENTUM CS 1000 如何解决现场控制设备通信多样化的问题？其通信架构有何优势？
答案：解决方式：1. 采用 “通信功能与控制应用分离” 架构，通信数据存储于独立的 “通信 I/O 区域”，控制应用通过地址或标签访问，自动识别数据类型，协议变更不影响控制应用；2. 提供常用协议通信包，特殊协议支持 C 语言编码适配，兼容多种接口与协议。通信架构优势：1. 灵活性强，适配分散、多样的现场控制设备；2. 稳定性高，分离设计降低单一模块故障对整体系统的影响；3. 可扩展性好，支持后期新增或更换现场设备时快速适配。
问题 3：CENTUM CS 1000 的 FCS 模拟器与站间通信模拟器如何协同工作，实现虚拟测试的全流程覆盖？
答案：协同流程：1. 前期准备：通过工程功能生成控制应用定义，导入 FCS 模拟器；2. 单 FCS 测试：FCS 模拟器运行于 Windows NT 系统，模拟实际 FCS 控制动作，通过模拟内部 VLnet 通信与操作监控功能、测试功能交互，验证单一 FCS 的控制逻辑；3. 多 FCS 交互测试：启用站间通信模拟器，接收目标 FCS 模拟器发送的跨 FCS 通信数据包，保存设置请求或返回预设数据，模拟多 FCS 间的数据交互；4. 结果验证：通过图形界面查看数据状态、设置返回值，完成控制应用的全场景测试。核心价值：无需实际 FCS 硬件与多台设备组网，即可覆盖从单 FCS 到多 FCS 协同的全流程测试，大幅提升工程效率、降低测试成本。
