GE Grid Solutions Hydran M2-X增强型监测，延长传感器寿命
时间: 2025-12-16浏览次数：
GE Grid Solutions Hydran M2-X增强型监测，延长传感器寿命
GE Grid Solutions Hydran M2-X增强型监测，延长传感器寿命
产品基础信息
项目 关键内容
产品名称 Hydran M2-X
品牌方 GE Grid Solutions
产品定位 新一代经现场验证的 DGA（溶解气体分析）监测解决方案
核心使命 监测变压器绝缘油中气体和水分含量，预警故障，延长设备寿命，减少非计划停机
技术积淀 40 年在线 DGA 解决方案经验，全球已售出超 50,000 台
质保与寿命 7 年产品质保；传感器寿命超 10 年（基于加速老化测试，MTTF 为 11.5 年）
核心优势
广泛适配性：支持矿物绝缘油、天然及合成酯类绝缘油变压器
低维护与便捷性：小型化设计、无移动部件；可通过现有变压器阀门安装，通常无需停机
功能扩展性：
传感器可选：传统复合气体传感器（H₂、CO、C₂H₄）或单一 H₂传感器（仅矿物油）
可扩展监测：接入传感器监测顶层油温、负载电流，支持 IEEE 变压器模型计算（如绕组热点温度）
现场升级：可添加模拟信号输入，监测更多关键参数
强大集成性：支持多种通信方式和协议，无缝集成 GE Perception™、PREDIX™等数字平台及 SCADA 系统
直观操作体验：内置背光 LCD 显示屏（128×64 像素）和键盘，支持本地数据可视化与设备配置

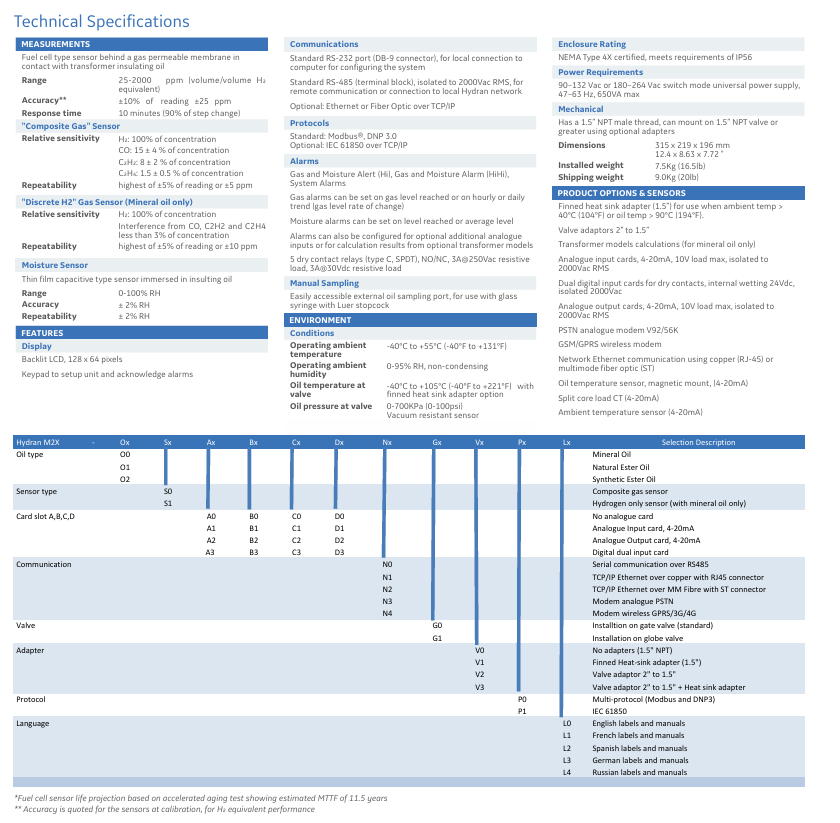

关键技术参数
（1）监测传感器参数
传感器类型 核心指标 具体参数
复合气体传感器 测量范围 25-2000 ppm（体积 / 体积 H₂当量）
精度 ±10% 读数 ±25 ppm
响应时间 10 分钟（阶跃变化的 90%）
相对灵敏度 H₂：100% 浓度；CO：15±4% 浓度；C₂H₄：1.5±0.5% 浓度
重复性 ±5% 读数或 ±5 ppm（取较大值）
单一 H₂传感器（仅矿物油） 相对灵敏度 H₂：100% 浓度；受 CO、C₂H₂、C₂H₄干扰
重复性 ±5% 读数或 ±10 ppm（取较大值）；浓度误差 < 3%
水分传感器（薄膜电容式） 测量范围 0-100% RH
精度 ±2% RH
重复性 ±2% RH
（2）环境与物理参数
类别 具体参数
工作环境温度 -40°C ~ +55°C（-40°F ~ +131°F）
工作环境湿度 0-95% RH（无冷凝）
阀门处油温 -40°C ~ +105°C（-40°F ~ +221°F）（可选翅片散热适配器）
阀门处油压 0-700KPa（0-100psi），传感器耐真空
防护等级 NEMA Type 4X，符合 IP56 要求
尺寸 315×219×196 mm（12.4×8.63×7.72 英寸）
安装重量 7.5Kg（16.5lb）
运输重量 9.0Kg（20lb）
安装接口 1.5” NPT 外螺纹，可通过适配器安装于≥1.5” NPT 阀门
（3）通信与电源参数
类别 具体参数
通信接口 标准：RS-232（DB-9 接头）、RS-485（端子排，2000Vac RMS 隔离）；可选：以太网 / 光纤（TCP/IP）
支持协议 标准：Modbus®、DNP 3.0；可选：IEC 61850（TCP/IP）
电源要求 90-132 Vac 或 180-264 Vac 开关模式通用电源，47-63 Hz，最大 650VA
功能特性
报警功能：
报警类型：气体 / 水分预警（Hi）、气体 / 水分报警（HiHi）、系统报警
报警触发：气体报警可基于浓度、小时 / 日趋势（变化率）；水分报警可基于浓度、平均浓度；支持可选模拟输入或模型计算结果报警
硬件支持：5 个干触点继电器（C 型 SPDT），3A@250Vac/30Vdc 电阻负载
附加功能：
手动取样：外置油样取样口，适配鲁尔旋塞玻璃注射器
数据管理：兼容 GE Perception™软件，支持数据下载、趋势分析
绝缘监测：内置水分传感器，监测油中水分，识别纸张老化和垫片泄漏
应用场景
适用对象：电力行业及工业领域变压器
集成搭配：可与 Kelman 多气体 DGA 设备、Multilin 845 保护控制继电器集成，实现化学与电气测量同步
核心价值：为资产绩效管理（APM）提供关键数据，助力维护计划制定，避免变压器灾难性故障
关键问题
问题 1：Hydran M2-X 的核心监测能力是什么？支持哪些类型的变压器绝缘油？
答案：核心监测能力是持续监测变压器绝缘油中的气体（复合气体：H₂、CO、C₂H₄；或单一 H₂）和水分含量，其中气体测量范围 25-2000 ppm（H₂当量），水分测量范围 0-100% RH；支持的绝缘油类型包括矿物绝缘油、天然酯类绝缘油和合成酯类绝缘油（单一 H₂传感器仅支持矿物油）。
问题 2：Hydran M2-X 在通信与集成方面有哪些优势？可与哪些系统 / 软件兼容？
答案：通信优势包括支持多种接口（RS-232、RS-485，可选以太网 / 光纤）和协议（标准 Modbus®、DNP 3.0；可选 IEC 61850），可实现本地配置与远程通信；集成兼容性方面，可与 GE 数字平台（Perception™变压器 fleet 管理软件、PREDIX™、DS Agile 变电站 HMI）、SCADA 系统、 historians 及 APM 软件工具无缝集成，还能与 Kelman 多气体 DGA 设备、Multilin 845 保护控制继电器同步数据。
问题 3：Hydran M2-X 的可靠性与维护便利性体现在哪些方面？相关关键指标是什么？
答案：可靠性体现在经 40 年现场验证、全球超 50,000 台销量、7 年产品质保、传感器寿命超 10 年（MTTF 11.5 年），且防护等级达 IP56，适应 - 40°C~+55°C 宽温工作环境；维护便利性体现在无移动部件设计、低维护需求、现场可升级扩展，安装时可利用现有变压器阀门（通常无需停机），配备直观的 LCD 显示屏与键盘，支持本地操作和手动取样，减少维护成本与停机时间。
