SIEMENS SMART S7-200智能可编程控制器
SIEMENS SMART S7-200智能可编程控制器
产品定位与核心优势

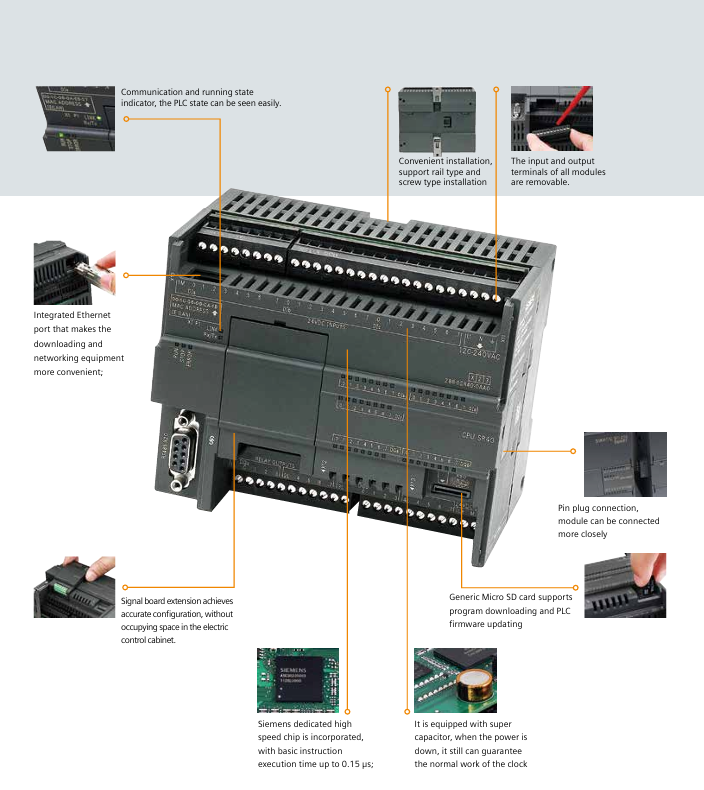

西门子SIMATIC S7-200 SMART是专为发展中市场设计的微型 PLC（可编程逻辑控制器），核心目标是平衡性能与成本，为小型自动化设备提供高性价比解决方案，关键优势包括：
高速处理性能：搭载西门子专用芯片，基本指令执行时间低至0.15μs，优于同级别微型 PLC，可应对复杂快速的控制流程。
灵活扩展能力：提供标准型（可扩展 I/O 模块与信号板）与紧凑型（集成 I/O，不可扩展）两类 CPU，适配不同点数需求。
便捷通信与运维：标配以太网 + RS485 双接口，支持通用 Micro SD 卡快速更新程序 / 固件，降低现场维护难度。
无缝集成方案：与西门子 BASIC LINE HMI、SINAMICS V20/V90 驱动完美兼容，形成完整微型自动化系统。
CPU 模块分类与关键参数
2.1 CPU 类型划分
类型 系列 核心特点 代表型号
标准型 SR 系列 AC/DC/ 继电器输出，支持 I/O 扩展 + 信号板 SR20、SR30、SR40、SR60
标准型 ST 系列 DC/DC/ 晶体管输出，支持高速脉冲（PWM/PTO） ST20、ST30、ST40、ST60
紧凑型 CR 系列 AC/DC/ 继电器输出，不可扩展，成本更低 CR40、CR60
2.2 核心参数对比（关键型号）
参数 SR20（标准型） ST30（标准型） CR40（紧凑型）
本体 I/O 点数 12DI/8DO 18DI/12DO 24DI/16DO
最大 I/O 容量（含扩展） 212 点 222 点 40 点（不可扩）
高速脉冲输出 - 3 路 100kHz -
高速计数器（单相） 4 路 200kHz 4 路 200kHz 4 路 100kHz
实时时钟 支持（掉电 7 天） 支持（掉电 7 天） 不支持
扩展模块数量 6 个 6 个 0 个
电源类型 AC 85-264V DC 20.4-28.8V AC 85-264V
扩展组件（信号板与扩展模块）
3.1 信号板（SB）：直接安装于 CPU 正面，不占柜体空间
型号 功能描述 关键参数 订货号（MLFB）
SB DT04 数字 I/O 扩展 2DI/2DO（晶体管输出） 6ES7288-5DT04-0AA0
SB AE01 模拟输入扩展 1AI（12 位精度，支持 ±10V/0-20mA） 6ES7288-5AE01-0AA0
SB AQ01 模拟输出扩展 1AO（12 位精度，支持 ±10V/0-20mA） 6ES7288-5AQ01-0AA0
SB CM01 通信扩展 支持 RS232/RS485 转换，4 台设备连接 6ES7288-5CM01-0AA0
SB BA01 电池模块 适配 CR1025 电池，时钟续航约 1 年 6ES7288-5BA01-0AA0
3.2 扩展模块（EM）：用于大量 I/O 扩展或特殊功能
模块类型 型号 功能 关键参数
数字输入 EM DI08 8 路数字输入 24V DC，滤波时间 0.2-12.8ms 可调
数字输出 EM DR08 8 路继电器输出 支持 5-30V DC/5-250V AC，每点 2A
数字输出 EM DT08 8 路晶体管输出 24V DC，每点 0.75A，浪涌电流 8A
模拟输入 EM AI04 4 路模拟输入 12 位精度，支持 ±10V/0-20mA
模拟输出 EM AQ02 2 路模拟输出 12 位精度，负载电阻≥1kΩ（电压）
温度采集 EM AR04 4 路 RTD 输入（铂电阻） 精度 ±0.1℃，电缆长度≤100m
温度采集 EM AT04 4 路热电偶输入 支持 K/J 型，冷端误差 ±1.5℃
总线扩展 EM DP01 PROFIBUS DP 从站模块 支持 9.6kbps-12Mbps，最大 244 字节 I/O
核心功能特性
4.1 通信能力
标配接口：
以太网接口：支持西门子 S7 协议，可下载程序、连接 HMI（最多 8 台）、与其他 CPU 通信，支持8 路主动 GET/PUT 连接 + 8 路被动 GET/PUT 连接，传输速率 10/100Mbps（CAT5e 屏蔽线）。
RS485 接口：支持 Modbus RTU、PPI、USS 协议，可连接变频器、触摸屏等第三方设备，每口最多 4 台 HMI。
扩展接口：通过 SB CM01 新增 RS232/RS485，适配条码扫描枪、称重仪表等设备。
4.2 运动控制
硬件基础：ST 系列（晶体管输出）支持高速脉冲，其中 ST20 为 2 路 100kHz，ST30/ST40/ST60 为 3 路 100kHz。
核心功能：
PWM 模式：固定脉冲周期，通过程序调节占空比，实现电机调速、阀门开度控制。
PTO 模式：支持多模式定位（绝对 / 相对 / 手动）、4 种参考点搜索、32 组运动包络（每组 16 级速度），适配步进 / 伺服电机。
配置工具：STEP 7-Micro/WIN SMART 的运动控制向导，可快速生成控制指令，支持实时状态监控（速度、位置、I/O 状态）。
4.3 便捷运维

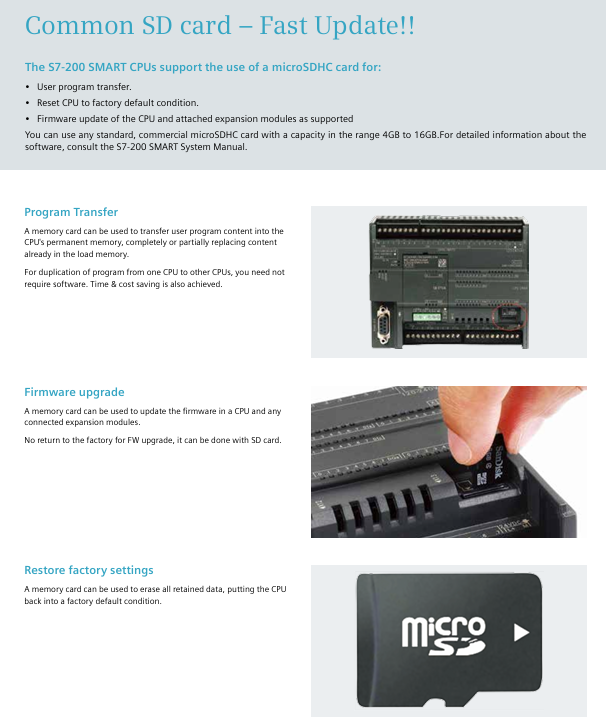

Micro SD 卡功能（支持 4-16GB 通用卡）：
程序传输：批量下载程序，无需软件，节省时间成本。
固件升级：现场更新 CPU 及扩展模块固件，无需返厂。
恢复出厂：清除所有保留数据，快速重置设备。
状态监测：软件支持 I/O 数值 / 波形监控、PID 参数调整、运动控制测试，可验证接线正确性与配置合理性。
编程软件与集成方案
5.1 STEP 7-Micro/WIN SMART（编程软件）
运行环境：Windows XP SP3/Windows 7，安装文件 < 100MB。
核心功能：
编程语言：支持 LAD（梯形图）、STL（语句表）、FBD（功能块图），可自由转换。
向导配置：提供 HSC（高速计数器）、PID、PWM、运动控制向导，简化复杂功能设置。
变量与注释：支持自定义变量名，可对程序块、网络、变量添加注释，提升可读性。
指令库：内置 Modbus RTU、USS 协议库，支持密码保护，防止程序篡改。
5.2 微型自动化集成方案
组件搭配：SIMATIC S7-200 SMART PLC + BASIC LINE HMI（人机交互） + SINAMICS V20（变频器） + SINAMICS V90（伺服系统）。
客户价值：提升设备性能、降低开发成本、缩短产品上市周期，增强 OEM 客户市场竞争力。
典型应用与环境要求
6.1 典型应用场景
小型机械设备：贴标机、枕式包装机、木工机械、自动送料设备。
控制需求：精准定位、速度调节、逻辑控制（如物料计数、工序切换）。
6.2 环境参数
运行温度：0-55℃（水平安装）、0-45℃（垂直安装），湿度≤95%（无冷凝）。
电磁兼容性：符合 EN 61000 标准，抗静电（空气放电 8kV）、抗射频干扰（80-1000MHz，10V/m）。
安装方式：支持导轨安装 / 螺钉安装，模块端子可拆卸，便于接线维护。
