SIEMIENS SIMATIC 505 模拟量 I/O 模块
SIEMIENS SIMATIC 505 模拟量 I/O 模块
SIMATIC 505 系列模拟量 I/O 模块完整用户指南，聚焦 4 款单宽模块（输入模块 PPX:505–6108A/6108B、输出模块 PPX:505–6208A/6208B），系统覆盖模块技术原理、安装布线、校准维护、故障排查全流程。模块均适配 Series 505 控制器，输入模块支持 8 通道 ±5V/±10V 电压或 0-20mA 电流信号采集（A 版 12 位分辨率、B 版 13 位分辨率），输出模块同步提供 8 通道 0-10V 电压与 0-20mA 电流信号（12 位分辨率）；安装需遵循屏蔽双绞线布线、终端块规范接线，输入模块无需外部电源，输出模块需 20-28VDC 用户电源；校准需每 6-12 个月进行，确保工业场景下的测量与控制精度，同时通过 LED 状态指示、保险丝更换等方案保障设备稳定运行，适用于压力、温度、流量等工业模拟量信号处理场景。
核心框架与模块概述
2.1 基础信息
适用模块 模拟量输入：PPX:505–6108A、PPX:505–6108B；模拟量输出：PPX:505–6208A、PPX:505–6208B
核心定位 面向工业自动化工程师，提供模块从选型、安装、配置到维护的全流程操作指南
认证合规 满足 UL（工业控制设备）、CSA（过程控制设备）、ATEX Class I Div.2（危险区域）、CE（低电压 / EMC 指令）等标准
配套文档 需结合《SIMATIC 505 System Manual》《SIMATIC 500/505 TISOFT Release 6.3 User Manual》等使用
2.2 模块核心定位与优势
设计特点：单宽结构，可直接替换双宽模拟量模块（无需修改原有接线），节省控制器插槽空间；
功能定位：作为 Series 505 控制器与工业现场设备的桥梁，输入模块采集传感器模拟信号（如温度变送器、压力传感器）并转换为数字量，输出模块将控制器数字量转换为模拟信号驱动执行器（如调节阀、变频器）；
核心优势：支持多信号类型、抗干扰能力强（1500Vrms 隔离）、安装维护便捷，适配恶劣工业环境（0-60℃工作温度、5%-95% 非凝露湿度）。
模块技术原理与核心参数
3.1 模拟量输入模块（PPX:505–6108A/6108B）
3.1.1 工作原理
模块采用模数转换（ADC）技术，将连续变化的电压 / 电流信号转换为离散数字量：
PPX:505–6108A：采用双斜率积分转换方式，抗干扰能力强，适合低速稳定信号采集；
PPX:505–6108B：采用逐次逼近转换方式，转换速度更快，分辨率更高，适合高精度动态信号采集。
两者均通过内部 250Ω±0.1% 精密电阻将电流信号转换为电压信号，再进行 ADC 转换。
3.1.2 关键技术参数
参数类别 PPX:505–6108A PPX:505–6108B
通道数量 8 通道，单 - ended 输入 8 通道，单 - ended 输入
信号范围 电压：±5V（默认）、±10V（跳线选择）；电流：0-20mA 同左
分辨率 12 位 + 符号位（±5V 范围：1.25mV / 步；0-20mA 范围：5μA / 步） 13 位 + 符号位（±5V 范围：0.625mV / 步；0-20mA 范围：2.5μA / 步）
转换精度（25℃） 电压：±0.5% 满量程；电流：±0.7% 满量程 电压：±0.25% 满量程；电流：±0.35% 满量程
温度系数 电压：58ppm/℃；电流：83ppm/℃ 电压：50ppm/℃；电流：80ppm/℃
转换时间 最大 330ms（输入系统延迟）；更新时间最大 250ms（全通道） 采样重复时间最大 25ms
输入保护 过压：±30VDC（钳位二极管）；过流：30mA（光学隔离） 同左
电源需求 仅基座供电（来自控制器）：最大 4W，典型 2.5W 仅基座供电：最大 4W，典型 1.1W

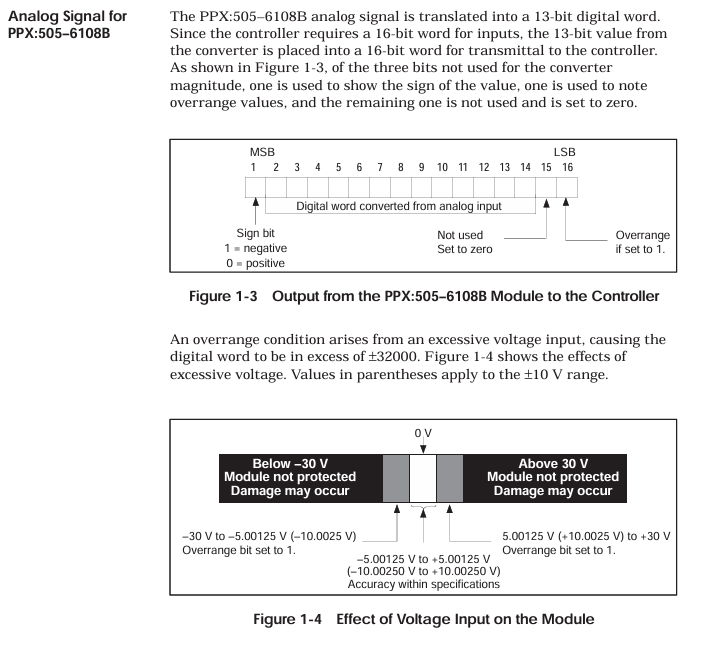

3.1.3 数字量格式与信号转换
控制器仅接收 16 位数字量，模块将 ADC 转换结果封装为 16 位字：
PPX:505–6108A：位 1-12 为有效数据，位 13 为符号位（1 = 负、0 = 正），位 14 为超量程位（1 = 超量程），位 15-16 为无效位（固定 0）；
PPX:505–6108B：位 1-13 为有效数据，位 14 为符号位，位 15 为超量程位，位 16 为无效位（固定 0）；
超量程判定：输入电压超出 ±5.00125V（±5V 范围）或 ±10.0025V（±10V 范围）时，超量程位置 1，数字量超出 ±32000；
转换公式：
电压输入（±10V 范围）：数字量（WX）=（输入电压 / 10V）×32000；
电流输入（0-20mA 范围）：数字量（WX）=（输入电流 / 20mA）×32000。
3.2 模拟量输出模块（PPX:505–6208A/6208B）
3.2.1 工作原理
模块接收控制器 16 位数字量，通过数模转换（DAC）技术转换为连续模拟信号，电压与电流输出同步实现（同一通道可同时输出两种信号，无需切换）：
电流输出为源型设计，短路时电流会绕过现场设备，需避免输出回路短路；
数字量符号位（位 1）若为 1（负数值），模块不更新输出，保持上一次正数值输出。
3.2.2 关键技术参数
参数类别 PPX:505–6208A PPX:505–6208B
通道数量 8 通道，单 - ended 输出 8 通道，单 - ended 输出
信号范围 电压：0-10VDC；电流：0-20mA（源型） 同左
分辨率 12 位（电压：2.5mV / 步；电流：5μA / 步） 同左
转换精度（25℃） 电压：±0.5% 满量程；电流：±0.5% 满量程 同左
全温范围精度 电压：±1.45% 满量程；电流：±1.83% 满量程 同左
温度系数 电压：136ppm/℃；电流：204ppm/℃ 电压：50ppm/℃；电流：100ppm/℃
响应特性 响应时间：27ms（最小）-54ms（最大）；稳定时间：电压 0.2ms、电流 2.0ms 响应时间：最大 10ms；稳定时间：同左
负载要求 电压：≥5000Ω，最大电容 0.01μF；电流：10-600Ω（超 600Ω 需加 10V 电源，最大 1000Ω） 同左
电源需求 基座供电：最大 2W（典型 1.0W）；用户供电：20-28VDC、0.5A（纹波≤±0.4VDC，UL Class 2） 同左
3.2.3 数字量格式与信号转换
控制器输出 16 位数字量：位 1-12 为有效数据，位 13-16 为无效位（固定 0）；
转换公式：
电压输出：数字量（WY）=（目标电压 / 10V）×32000；
电流输出：数字量（WY）=（目标电流 / 20mA）×32000。
安装与布线规范
4.1 布线核心要求
4.1.1 线缆选型与防护
线缆规格：14-24 AWG（0.18-1.5mm²）屏蔽双绞线，支持 stranded（多股）或 solid（单股）导线；
耐温与电压：导线耐温≥75℃，额定电压≥300V，满足工业环境绝缘要求；
抗干扰措施：
信号线缆与动力线缆（如电机电源线）分开布线，避免平行敷设，交叉时呈 90° 角；
线缆避免敷设在振动表面，不弯折成锐角，使用线槽规范路由；
屏蔽层接地：输入线缆屏蔽层在信号源端接地，输出线缆屏蔽层在控制器基座端接地，严禁两端同时接地（防止地环流产生噪声）。
4.1.2 输出模块回路计算
电流回路电阻：回路线缆设备（L为线缆长度，线缆为单位长度电阻，设备为现场设备电阻）；当回路在 10-600Ω 时，直接接线；当回路在 600-1000Ω 时，需在回路中串联 10V 直流电源；当回路＞1000Ω 时，需更换粗线径线缆或缩短布线距离，否则输出精度下降。
电压回路固定误差：误差设备设备线缆，需确保误差在允许范围内。
4.2 终端块接线
4.2.1 终端块类型与接线步骤
终端块型号：
标配：PPX:2587705–8006；
可选：PPX:2587705–8002（接线方式与标配一致，可替换双宽模块旧终端块）；
接线步骤：
剥线 0.25 英寸（1.0cm），可选安装叉形 / 环形接线端子（Amp 321462/327891，适配 #4 studs）；
按引脚图（图 2-4）接线，先接 D 端子，再依次接 C、B、A 端子，螺丝紧固确保接触良好；
接线完成后核查端子定义，避免接错（如输入模块 “Return” 端子不可悬空，输出模块 “24V common” 需可靠接地）。
4.2.2 输入模块接线差异
输入类型 接线方式 关键注意点
电压输入（±5V/±10V） 信号 + 接电压输入端子（如通道 1 接 A2 “V1 in”），信号 - 接返回端子（A3 “Return 1”） 无需短接，确保信号源内阻≤1kΩ，避免信号衰减
电流输入（0-20mA） 先短接电流输入端子（A1 “I1 in”）与电压输入端子（A2 “V1 in”），信号 + 接 A1，信号 - 接 A3 短接需用导线直接连接，不可通过高阻元件，确保电流流经内部 250Ω 电阻
4.2.3 典型接线场景
2 线制变送器接线（输入模块）：变送器 + 接输入模块电流输入端子，变送器 - 接返回端子，模块通过内部电路为变送器供电；
4 线制变送器接线（输入模块）：变送器独立供电，信号 + 接电流输入端子，信号 - 接返回端子；
输出模块接线（4 通道示例）：每个通道同时引出电压输出（如 A2 “V1 out”）与电流输出（A1 “I1 out”），分别连接对应的执行器，公共端（Return）统一接地。
4.3 模块安装与 I/O 配置
4.3.1 模块安装步骤
断电操作：安装前关闭控制器与所有外部电源，避免触电或元件损坏；
插槽选择：将模块插入 Series 505 控制器的空闲单宽 I/O 插槽，避免靠近高能开关模块或 EMI 源（如变频器）；
固定模块：用螺丝紧固模块面板，扭矩控制在 2.6-4.12 in-lb（0.3-0.6N・m），避免过紧损坏模块或基座；
静电防护：安装过程中不触碰模块电路板，必要时佩戴防静电手环。
4.3.2 I/O 配置流程
配置工具：使用 SIMATIC 500/505 TISOFT Release 6.3 软件，通过编程设备连接控制器；
模块注册：在 “I/O 模块定义表” 中选择基座号、插槽号，配置模块类型与 I/O 参数（表 2-1）：
| 模块型号 | WX（输入字数量） | WY（输出字数量） |
| PPX:505–6108A | 08 | 00 |
| PPX:505–6108B | 08 | 00 |
| PPX:505–6208A | 00 | 08 |
| PPX:505–6208B | 00 | 08 |
地址分配：系统自动分配 I/O 地址（如插槽 1 的输入模块地址从 WX0001 开始），配置完成后下载至控制器；
验证配置：上电后观察模块 “Module Good LED”，LED 亮表示配置成功且模块无故障。
校准与维护流程
5.1 校准基础要求
5.1.1 校准周期与条件
校准周期：建议每 6-12 个月校准一次；若模块长期在高温、振动环境下使用，或测量精度超差，需立即校准；
环境条件：校准环境温度 25℃±2℃，无振动、无电磁干扰，模块上电 30 分钟达到工作温度；
工具准备：
校准电源：精度≥0.01% 的直流电压源（用于输入模块校准）；
测量工具：精度≥0.1% 的万用表（电压 / 电流测量）；
负载电阻：5.1kΩ±5%（电压输出校准）、100Ω±5%（电流输出校准）；
辅助工具：非金属螺丝刀（避免短路）、Euro-extender 卡（可选，方便访问电位器）。
5.1.2 校准注意事项
校准前断开现场接线，仅保留模块与控制器、校准设备的连接；
控制器需切换至 “程序模式”（STOP 模式），避免运行中干扰校准；
输入模块需先选择电压范围（跳线设置 ±5V 或 ±10V），再进行校准；
校准过程中避免触碰模块电路板，防止静电损坏或短路。

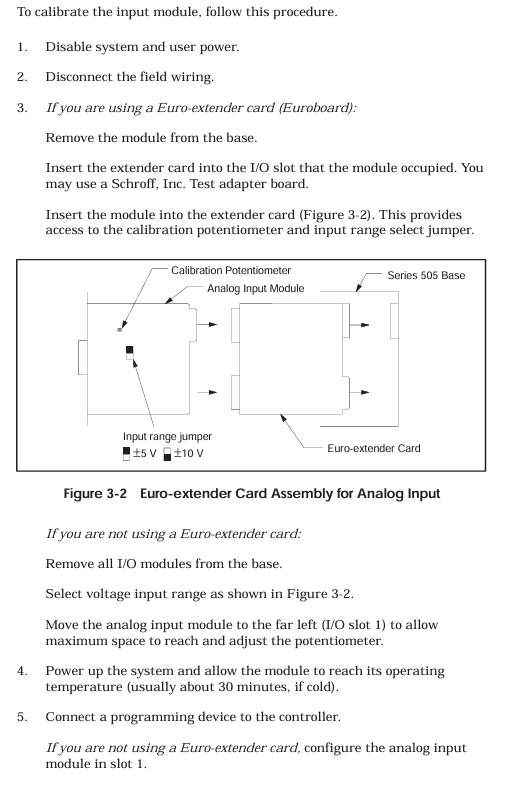

5.2 输入模块校准步骤（PPX:505–6108A/6108B）
断电准备：关闭控制器电源，断开模块现场接线，若使用 Euro-extender 卡，需先移除模块，插入卡后再将模块安装到卡上；
范围选择：通过模块电路板上的跳线选择校准电压范围（±5V 或 ±10V）；
上电预热：开启控制器电源，等待 30 分钟让模块达到工作温度；
设备连接：连接编程设备与控制器，确保能读取模块输入数据；连接校准电压源至模块所有输入通道；
满量程校准（正方向）：
向所有通道输入 + 5V（±5V 范围）或 + 10V（±10V 范围）；
用非金属螺丝刀调节模块电路板上的校准电位器，直至编程设备显示所有通道数字量平均为 + 32000；
满量程校准（负方向）：
向所有通道输入 - 5V（±5V 范围）或 - 10V（±10V 范围）；
调节电位器，直至所有通道数字量平均为 - 32000；
精度验证：再次输入 + 5V/+10V，验证数字量偏差：
PPX:505–6108A：允许 ±129/±128 偏差；
PPX:505–6108B：允许 ±81/±80 偏差；
恢复接线：校准完成后断电，移除校准设备，恢复现场接线与模块安装位置，重新配置 I/O 地址。
5.3 输出模块校准步骤（PPX:505–6208A/6208B）
断电准备：关闭控制器与用户电源，断开模块负载与现场接线，保留用户电源接线；
负载连接：在模块所有输出通道接校准负载（电压通道接 5.1kΩ 电阻，电流通道接 100Ω 电阻）；
上电预热：开启控制器与用户电源，等待 30 分钟让模块达到工作温度；
设备连接：连接编程设备与控制器，确保能向模块写入数字量；
满量程输出：向所有通道写入数字量 32000（对应 10V/20mA 满量程输出）；
基准通道选择：测量所有通道的电流输出值，计算平均值，选择输出值最接近平均值的通道作为基准；
电流校准：用非金属螺丝刀调节校准电位器，使基准通道电流输出为 20.000mA（25℃）；
精度验证：
电压输出：所有通道需为 10.000V±50mV；
电流输出：所有通道需为 20.00mA±0.1mA；
若偏差超差，重复步骤 6-8；
恢复接线：校准完成后断电，移除校准负载，恢复现场接线与模块配置。
5.4 日常维护与故障处理
5.4.1 日常维护要点
清洁模块：每 3 个月用干燥软布清洁模块面板与终端块，避免粉尘堆积；
接线检查：每 6 个月检查终端块螺丝紧固情况，防止振动导致接线松动；
电源检查：定期核查输出模块用户电源（20-28VDC），确保纹波≤±0.4VDC；
保险丝维护：输出模块保险丝（0.5A 快熔，型号 PPX:2587679–8009）烧毁时，需先排查过压 / 过流原因，再更换保险丝。
5.4.2 常见故障排查
故障现象 可能原因 排查步骤 解决措施
Module Good LED 不亮（输入模块） 基座电源故障、模块自诊断失败 1. 测量基座供电电压是否正常；2. 检查模块是否正确插入插槽；3. 断开所有接线后重新安装 1. 修复基座电源；2. 重新插拔模块；3. 模块自诊断失败需返回维修
Module Good LED 不亮（输出模块） 基座电源故障、用户电源故障、保险丝烧毁、自诊断失败 1. 测量基座与用户电源；2. 检查保险丝状态；3. 排查模块接线是否短路 1. 修复电源；2. 更换保险丝；3. 排除短路后重新上电；4. 自诊断失败需返回维修
输入模块读数错误 接线错误、信号噪声、校准超差、信号源超范围 1. 对照引脚图核查接线；2. 检查屏蔽层接地是否正确；3. 验证信号源输出是否在 ±5V/±10V 或 0-20mA 内；4. 重新校准模块 1. 纠正接线；2. 优化屏蔽与布线；3. 调整信号源至有效范围；4. 完成校准
输出模块输出异常 负载超出范围、数字量输入错误、校准超差、用户电源不稳定 1. 测量负载电阻 / 电容是否符合要求；2. 检查控制器输出数字量是否正确；3. 重新校准模块；4. 测量用户电源纹波 1. 更换符合要求的负载；2. 修复控制器数字量输出；3. 完成校准；4. 更换稳定电源
PLC 报非致命错误 模块配置错误、模块与控制器通信故障 1. 核查 I/O 配置参数（WX/WY 数量）；2. 检查模块与基座接触是否良好；3. 重启控制器 1. 修正配置参数；2. 重新插拔模块；3. 重启后仍报错需返回维修
环境与安全参数（附录 B）
6.1 环境适应参数
参数 指标
工作温度 0-60℃（32-140℉）
存储温度 -40-70℃（-40-158℉）
相对湿度 5%-95%（非凝露）
振动抗性 正弦振动：10-57Hz、0.15mm 峰峰值；随机振动：57-150Hz、1.0g
冲击抗性 符合 IEC 68-2-27 Test Ea 标准
静电放电（ESD） IEC 801-2 Level 4（15kV）
电磁兼容（EMC） 传导抗扰度：IEC 801-4 Level 3；辐射抗扰度：IEC 801-3 Level 3
隔离电压 现场与控制器之间 1500Vrms
腐蚀防护 所有部件采用耐腐蚀材料、镀层或喷漆处理
6.2 安全规范
过压保护：输入模块 ±30VDC，输出模块 30VDC；
过流保护：输入模块 30mA，输出模块通过保险丝（0.5A）保护；
危险区域使用：符合 ATEX Class I Div.2 标准，可在易燃粉尘环境中使用（需满足粉尘防爆要求）；
布线安全：信号线缆额定电压≥300V，避免与动力线缆混敷，防止绝缘击穿。
