TEKTRONIX CFG253 函数发生器
时间: 2025-11-21浏览次数：
TEKTRONIX CFG253 函数发生器
TEKTRONIX CFG253 函数发生器
基础与产品定位
Tektronix CFG253 函数发生器（型号 070-8362-04）的官方用户手册，设备核心用途是生成多种标准波形，用于音频设备测试、超声设备校准、伺服系统调试等场景，支持幅度、频率、波形对称性的灵活调节，以及内 / 外部扫频功能，满足不同测试需求。
核心参数与功能
1. 关键电气参数（Warranted Characteristics）
参数类别 具体指标 备注
频率范围 常态（Freq/1）：0.3 Hz - 3 MHz（7 档 RANGE：1/10/100 Hz、1/10/100 KHz、1 MHz）；10 分频（Freq/10）：0.03 Hz - 300 KHz 频率精度：±5% 满量程（常态 / 10 分频均适用）
波形类型 正弦波、方波、锯齿波、TTL 同步信号 TTL 信号从 SYNC OUTPUT 输出，参数固定
主输出幅度 两档可选（VOLTS OUT 按钮切换）：
1. 弹出档：0-20 Vₚₚ（开路）、0-10 Vₚₚ（50Ω 负载）
2. 按下档：0-2 Vₚₚ（开路）、0-1 Vₚₚ（50Ω 负载） 幅度由 AMPLITUDE 旋钮连续调节
DC 偏移 ±10 V（开路）、±5 V（50Ω 负载） 拉启 DC OFFSET 旋钮激活，按下时偏移为 0
波形质量 正弦波失真：<1%（10 Hz - 100 KHz）；方波上升 / 下降时间：≤100 ns（50Ω 负载）；锯齿波线性度：≥99%（20 Hz - 200 KHz）、≥97%（200 KHz - 3 MHz） -
扫频功能 内部扫频：速率 0.5 - 50 Hz（SWEEP RATE 调节），宽度 1:1 - 100:1（SWEEP WIDTH 调节）；外部扫频：VCF INPUT 输入 0-+10 VDC，扫频范围 2 个十倍频（100:1） 外部扫频时需弹出 SWEEP 按钮
2. 物理参数
参数类别 具体指标
尺寸 宽 240 mm（9.46 in）、高 64 mm（2.53 in）、深 230 mm（9.0 in）
重量 2.0 kg（4.4 lb）
安全操作与初始化
1. 安全规范（必须遵守）
接地要求：设备通过电源线接地导体接地，禁止移除电源 cord 的接地插脚，否则可能导致触电；连接信号前需确认设备已可靠接地。
线电压与保险丝：
线电压需设置为适配值（支持 4 档：90-110/108-132/198-242/216-250 VAC，50-60 Hz），设置错误会烧毁设备；
保险丝需按电压匹配：90-132 V operation 用0.3 A、250 V、3AG 规格（部件号 159-0029-00），198-250 V operation 用0.15 A、250 V、3AG 规格（部件号 159-0054-00），更换前必须断电并断开信号输入。
接口限制： rear panel 的 VCF INPUT（外部扫频）输入电压最大 ±10 Vₚₖ，超范围会损坏内部电路。
环境禁忌：禁止在潮湿、爆炸环境中操作；禁止开盖运行（可能接触高压部件，导致触电或火灾）。
2. 初始化操作步骤
设置线电压：根据本地电源电压，调整设备线电压选择器（位置见图 1），确保与供电电压匹配。
检查保险丝：打开保险丝盖，确认安装的保险丝规格与线电压适配，若规格错误需更换。
连接电源：使用设备指定的电源 cord（标配为 115 V 北美款，其他地区需选对应配件，参考表 7），将其插入接地电源插座。
开机检查：按下 POWER 按钮，确认 POWER On Light 亮起，设备进入待机状态。
面板控件与接口功能
1. 前面板控件（图 2）
控件编号 控件名称 / 功能 操作说明
1 POWER On Light 指示灯亮→设备通电，灭→断电或故障（如保险丝烧断）
2 AMPLITUDE 旋钮 调节主输出信号幅度，范围由 VOLTS OUT 按钮决定（0-2 Vₚₚ或 0-20 Vₚₚ）
3 DC OFFSET 旋钮 按下→DC 偏移为 0；拉启→调节主输出信号的 DC 电平（范围 ±10 V 开路）
4 SYMMETRY 旋钮 仅在 SYMMETRY 按钮按下时生效：调节方波占空比、锯齿波 / 正弦波升降时间
5 RANGE (Hz) 按钮（7 档：1/10/100 Hz、1/10/100 KHz、1 MHz） 选择频率范围，如按下 “1 K”→频率范围 0.3 KHz - 3.0 KHz
6 FUNCTION 按钮（正弦波 / 方波 / 锯齿波） 按下对应按钮→主输出指定波形
7 FREQUENCY 旋钮 在 RANGE 按钮选定的范围内，连续微调输出频率
8 SWEEP WIDTH 旋钮 仅内部扫频（SWEEP 按钮按下）时生效：调节扫频幅度（1:1 - 100:1）
9 SWEEP RATE 旋钮 仅内部扫频时生效：调节扫频速率（0.5 - 50 Hz）
10 SWEEP 按钮 按下→启用内部扫频；弹出→启用外部扫频（通过 VCF INPUT 控制）
11 SYMMETRY 按钮 按下→输出频率 ÷10，同时激活 SYMMETRY 旋钮功能；弹出→频率正常，旋钮失效
12 VOLTS OUT 按钮 按下→幅度档 0-2 Vₚₚ（50Ω 负载 0-1 Vₚₚ）；弹出→幅度档 0-20 Vₚₚ（50Ω 负载 0-10 Vₚₚ）
13 SYNC (TTL) OUTPUT（BNC 接口） 输出 TTL 同步信号，幅度与 DC 偏移固定（不受 AMPLITUDE/DC OFFSET 旋钮影响）
14 MAIN OUTPUT（BNC 接口） 输出正弦波 / 方波 / 锯齿波信号，参数由对应控件调节
15 POWER 按钮 按下→开机；再按→关机
2. 后面板接口（图 3）
接口名称 功能描述
VCF INPUT（BNC） 外部扫频输入接口：输入 0-+10 VDC 信号，控制主输出频率扫频（范围为 2 个十倍频）
核心功能操作指南
1. TTL 信号生成
TTL 信号参数（幅度、DC 偏移）符合 TTL 标准，不可调节，操作步骤如下：
用 BNC 线缆连接示波器输入与 CFG253 的 SYNC (TTL) OUTPUT 接口；
按下 POWER 按钮开机，通过 RANGE 按钮选择频率范围，旋转 FREQUENCY 旋钮微调频率；
观察示波器波形：旋转 DC OFFSET 或 AMPLITUDE 旋钮，波形无变化（TTL 信号参数固定）。
2. 外部扫频操作
外部扫频需通过外部电压源控制扫频参数，步骤如下：
用 BNC 线缆连接 CFG253 的 MAIN OUTPUT 与示波器输入，另用 BNC 线缆连接外部电压源与 CFG253 的 VCF INPUT（rear panel）；
旋转 FREQUENCY 旋钮至 “0.3” 位置（确保扫频范围覆盖需求）；
弹出 SWEEP 按钮（关闭内部扫频，启用外部控制）；
调节外部电压源输出（0-+10 VDC），示波器观察主输出频率变化：电压升高→频率降低，电压降低→频率升高，扫频范围为 2 个十倍频（100:1）。
3. 波形对称性调节
对称性调节可改变波形的 “不对称程度”，仅在 SYMMETRY 按钮按下时生效，步骤如下：
按下 FUNCTION 按钮选择目标波形（方波 / 锯齿波 / 正弦波）；
按下 SYMMETRY 按钮（此时输出频率自动 ÷10，如原 100 Hz→10 Hz）；
旋转 SYMMETRY 旋钮：
方波：顺时针→占空比增大（高电平时间延长），逆时针→占空比减小（低电平时间延长），中心位置→占空比 50%；
锯齿波：顺时针→上升时间延长、下降时间缩短，逆时针相反；
正弦波：顺时针→正半周时间延长、负半周缩短，逆时针相反。
维护与配件
1. 日常维护
清洁：
断电后，用柔软抹布蘸取 “mild detergent + 水” 的混合液擦拭设备表面；
禁止直接向设备喷洒清洁剂（可能渗入内部损坏电路）；
禁止使用含苯、甲苯、丙酮、二甲苯的溶剂，或研磨剂（会腐蚀外壳 / 划伤面板）。
运输包装：
若无原包装，选用内部尺寸比设备大至少 3 英寸的瓦楞纸箱；
设备套入塑料袋（防潮湿与松散填充物进入）；
用泡沫、气泡膜等材料固定设备，避免运输中晃动；
用打包带密封纸箱，确保牢固。
故障排查：
问题：按下 POWER 按钮后，POWER On Light 不亮；
排查：断电后断开所有信号线缆，打开保险丝盖检查保险丝是否烧断，若烧断则更换对应规格的新保险丝（参考 “安全规范” 中的保险丝规格）。
2. 配件清单
（1）标准配件（随设备 shipped）
配件名称 Tektronix 部件号 适用场景
3AG 保险丝（0.3 A、250 V） 159-0029-00 90-132 VAC 电源环境
115 V 电源 cord 参考表 7 北美地区 115 V 供电
CFG253 用户手册 070-8362-XX 设备操作与维护指导
（2）可选配件（需额外订购）
配件名称 Tektronix 部件号 适用场景
3AG 保险丝（0.15 A、250 V） 159-0054-00 198-250 VAC 电源环境
230 V 电源 cord（地区适配） 参考表 7 欧洲、英国、澳大利亚等 230 V 地区

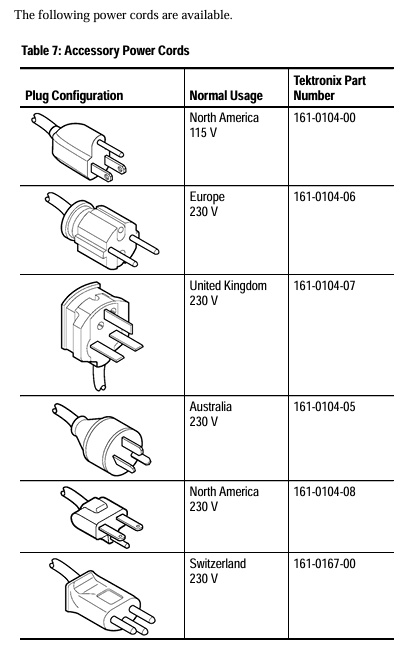

（3）地区适配电源 cord 规格（表 7）
插头类型 适用地区 Tektronix 部件号
北美标准插头 北美（115 V） 161-0104-00
欧洲标准插头 欧洲（230 V） 161-0104-06
英国标准插头 英国（230 V） 161-0104-07
澳大利亚标准插头 澳大利亚（230 V） 161-0104-05
北美 230 V 插头 北美（230 V） 161-0104-08
瑞士标准插头 瑞士（230 V） 161-0167-00
