TEKTRONIX 4K/UHD监测与测量指南
TEKTRONIX 4K/UHD监测与测量指南
背景与 4K/UHD 基础规格
Tektronix《4K/UHD 内容创作指南》旨在解决 4K/UHD 内容从采集、存储、后期到传输全流程中的技术痛点，核心围绕 “如何通过专业监测工具确保信号合规与内容质量” 展开，推荐以Tektronix 8000 系列波形监视器 / 光栅仪为核心设备。
4K/UHD 核心规格
类别 细节 关键参数
分辨率 电影级 4096×2160 像素
家用级（UHDTV1） 3840×2160 像素
增强技术 动态范围 支持 HDR（高动态范围），提升明暗细节
色域 支持 ITU-R BT.2020 广色域（较 BT.709 覆盖范围更广）
信号传输 高帧率（50p/59.94p/60p） 四链路 3G-SDI
低帧率（23.98p-30p） HD-SDI
4K/UHD 内容创作的 6 大核心挑战

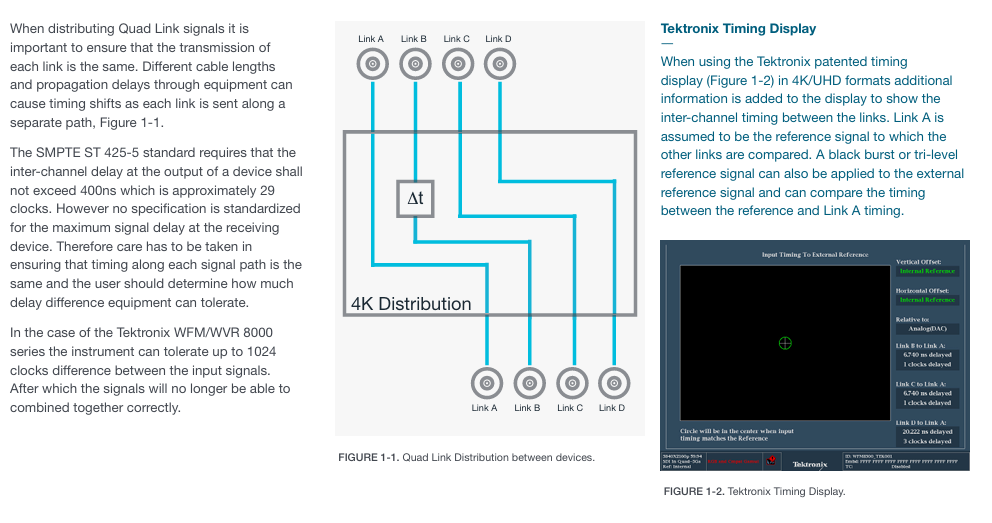

挑战 1：四链路（Quad Link）信号的通道间时序同步
四链路 4K/UHD 信号由 4 路独立 SDI 物理链路组成，因传输路径（线缆长度、设备延迟）差异，易出现时序偏差，导致信号拼接错误。
标准要求：
依据SMPTE ST 425-5 标准，设备输出端的通道间延迟需≤400ns（约 29 个时钟周期）；
接收端无统一标准，需用户自行控制延迟差异，Tek 8000 系列设备最大容忍 1024 时钟差异。
监测与排查：
使用 Tek 8000 系列的专利 Timing Display，以 Link A 为参考，对比 Link B/C/D 的水平 / 垂直偏移；
若出现 “Video Format Mismatch” 报错，切换至 “Single Link” 模式，检查各链路格式（分辨率、帧率）是否一致；
通过 “MEAS> Timing Display” 查看具体延迟数值，调整传输路径（如更换等长线缆）。
挑战 2：视频有效载荷标识符（VPID）监测
VPID（基于SMPTE ST 352 标准）存储于辅助数据区，用于设备快速识别视频格式（分辨率、采样率、链路数等），是 4K/UHD 格式兼容的关键。
VPID 结构与关键字段：
VPID 数据包含 5 个核心部分：Ancillary Data Flag（ADF）、Data Identifier（DID=41h）、Secondary Data Identifier（SDID=01h）、4 个用户数据字（UDW1-4）、校验和（CS），其中：
UDW 字节 核心功能 关键值示例
UDW1 标识标准与链路类型 89h=SMPTE ST 425-5（四链路 3G-SDI）、C0h=ST 2081-10（单链路 6G-SDI）
UDW2 图像帧率 2h=24/1.001fps、5h=25fps、Ah=60/1.001fps
UDW3 采样率与色域 0h=4:2:2（YCbCr）、2h=4:4:4（RGB）；0h=BT.709、2h=BT.2020
UDW4 链路序号 01h=Link A、41h=Link B、81h=Link C、C1h=Link D
监测工具与问题排查：
Video Session 显示：直接查看各链路 VPID 的 UDW1-4 字节，正常四链路需 UDW1-3 一致，UDW4 按 A→D 顺序为 01h/41h/81h/C1h；
ANC Data Inspector：定位 VPID 数据包的场 / 行位置（如 Field1/Line9），验证校验和（Exp/Act Chksum 需一致）；
常见问题：链路顺序错误（如 Link B/C 交换），需调整物理连接使 UDW4 符合顺序。
挑战 3：正确选择色域（Colorimetry）
4K/UHD 支持ITU-R BT.709（传统 HD 色域）与ITU-R BT.2020（广色域），色域选择错误会导致色彩失真，需匹配内容需求与显示设备。

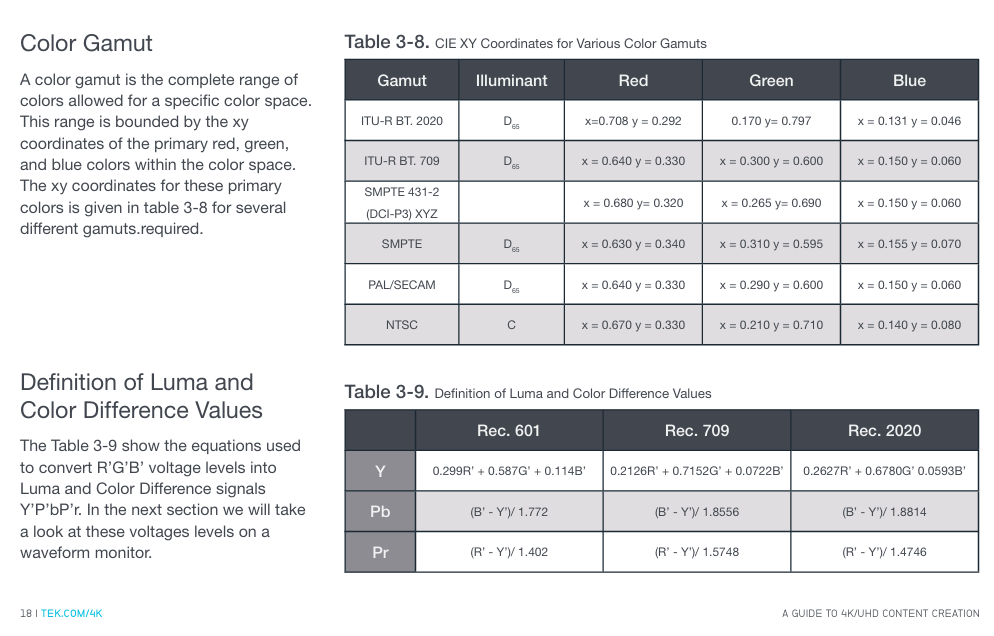

两大色域核心差异（CIE 1931 坐标）：
| 色域标准 | 红（x,y） | 绿（x,y） | 蓝（x,y） | 适用场景 |
| ITU-R BT.709 | (0.640, 0.330) | (0.300, 0.600) | (0.150, 0.060) | 传统 HD、4K 兼容 HD 内容 |
| ITU-R BT.2020 | (0.708, 0.292) | (0.170, 0.797) | (0.131, 0.046) | 4K 广色域内容（如 HDR 视频） |
色域转换与验证：
亮度（Y）与色差（Pb/Pr）计算差异：BT.2020 的 Y 公式为Y=0.2627R'+0.6780G'+0.0593B'，BT.709 为Y=0.2126R'+0.7152G'+0.0722B'；
验证方法：使用 100% 分场彩条信号（含 BT.709 与 BT.2020 双色域），在 RGB 波形显示中，正确色域下信号电平应稳定在 0%（0mV）与 100%（700mV），无明显波动。
挑战 4：判断输入 4K/UHD 内容的宽高比
4K/UHD 内容因应用场景不同（电影、电视）宽高比多样，需验证图像是否正确扫描与裁切，避免拉伸或裁剪。
常见宽高比与对应分辨率：
| 宽高比 | 应用场景 | 图像尺寸（像素） | 有效像素 / 行 |
| 16:9（1.778:1） | UHDTV1（家用） | 3840×2160 | 3840 像素 / 2160 行 |
| 1.896:1 | 4K 电影（标准） | 4096×2160 | 4096 像素 / 2160 行 |
| 1.85:1 | 宽屏电影 | 3996×2160 | 3996 像素 / 2160 行（首行 83、末行 2242） |
| 2.39:1 | 超宽屏电影 | 4096×1716 | 4096 像素 / 1716 行 |
验证步骤：
垂直方向：用 “Line Select” 模式，查首行（如 1.85:1 对应行 83）与末行（行 2242）的有效信号；
水平方向：用 “Datalist” 显示，查首像素（如 1.85:1 对应样本 50）与末像素（样本 4045），确保图像无裁切。
挑战 5：满足 4K/UHD 内容的高质量要求
4K/UHD 观众对画质期待更高，需通过严格质量控制（QC）监测亮度、色域、音频响度等，确保合规且不破坏艺术意图。
QC 核心监测维度：
| 监测类型 | 标准 / 阈值 | 工具配置 |
| 视频色域 | RGB 色域：设置钻石区域阈值（如 1% 偏差报警）；亮度：-230mV~120IRE | Tek 8000 系列 “Gamut Thresholds” 菜单，支持 EBU-R103 预设 |
| 音频响度 | 符合 EBU R128（目标 - 23 LKFS）、ITU-R BS.1770 | “Loudness Settings” 菜单，设置报警阈值（如 ±2 LU 偏差） |
| 信号错误 | 冻结帧、黑场检测、SDI 链路错误 | “Alarms” 菜单，启用屏幕提示、日志记录、蜂鸣报警 |
错误记录与追溯：
关联时码（如 00:08:16:02）记录错误类型（如 “RGB Gamut Error”）；
错误日志可下载为文件，随内容发送给后期团队，快速定位问题帧。
挑战 6：4K/UHD 信号的传输方式选择
四链路信号需通过 “拆分 - 传输 - 重组” 流程，主流两种拆分模式，需匹配设备支持的传输协议。
两种传输模式对比：
| 传输模式 | 拆分逻辑 | 优势 | 适用场景 |
| 方形分割（Square Division） | 将 4K 图像分为 4 个象限（Link A = 左上、B = 右上、C = 左下、D = 右下），每象限封装为独立 SDI | 逻辑简单，易重组 | 后期制作设备（如剪辑机、调色台） |
| 双样本交织（Two-Sample Interleave） | 按水平像素组拆分：每 2 个相邻像素为一组，分配至 4 路链路（如像素 0/4/8→Link A，1/5/9→Link B） | 内存占用低，传输效率高 | 信号传输链路（如广电网络、卫星传输） |
模式配置与验证：
Tek 8000 系列：自动通过 VPID 与标准识别模式，或在 “CONFIG MENU> Quad SDI Mode” 手动选择 “Tile”（方形）或 “Sample Interleaved”（双样本）；
验证：通过图像显示（Rasterizer）确认重组后无拼接错位（如无黑边、无像素偏移）。
推荐监测工具与参考资源
1. Tektronix 核心设备
设备系列 类型 核心功能 适用场景
WFM8000 波形监视器 高精度测量（时序、色域、VPID），支持四链路同步监测 信号采集、工程测试、主控室
WVR8000 波形光栅仪 图像显示 + 波形监测，支持 4K/UHDTV1，含质量报警 内容创作（后期、调色）、内容分发
2. 参考标准与资源
时序：SMPTE ST 425-5（四链路时序）、SMPTE ST 352（VPID）；
色域：ITU-R BT.709、ITU-R BT.2020；
响度：EBU R128、ITU-R BS.1770；
关键问题
问题 1：在四链路 4K/UHD 信号传输中，如何通过 Tektronix 8000 系列设备排查通道间时序偏差问题？请结合标准要求与操作步骤说明。
答案：四链路时序偏差需依据SMPTE ST 425-5 标准（设备输出端延迟≤400ns）排查，Tek 8000 系列操作步骤如下：
初步检查链路格式一致性：
若状态栏显示 “Video Format Mismatch”，切换至 “Single Link” 模式，打开 “Video Session” 显示，确认 Link A/B/C/D 的分辨率（如 3840×2160）、帧率（如 59.94p）、采样率（如 4:2:2）完全一致，排除格式差异导致的时序误判；
启用 Timing Display 监测延迟：
进入 “MEAS> Timing Display”，以 Link A 为参考（默认），查看 Link B/C/D 相对 Link A 的 “Horizontal Offset”（水平偏移）与 “Vertical Offset”（垂直偏移），Tek 8000 系列最大容忍1024 时钟差异，超过则无法正确拼接；
调整传输路径：
若某链路延迟超标，优先检查线缆长度（更换等长 3G-SDI 线缆），其次排查中间设备（如交换机、分配器）的延迟差异，调整后重新监测直至所有链路延迟≤400ns；
外部参考校准（可选）：
若需更高精度，可接入黑场或三电平参考信号至仪器 “External Reference” 端口，对比 Link A 与参考信号的时序，进一步校准链路延迟。
问题 2：VPID（Video Payload Identifier）在 4K/UHD 系统中起什么作用？如何通过 Tek 8000 系列设备验证 VPID 的正确性，常见错误有哪些？
答案：VPID 基于SMPTE ST 352 标准，存储于 SDI 辅助数据区，核心作用是让设备快速识别视频格式（分辨率、链路数、采样率、色域等），避免手动配置错误，是 4K/UHD 多设备兼容的 “格式通行证”。
一、Tek 8000 系列验证 VPID 的步骤：
Video Session 快速核查：
打开 “Video Session” 显示（Page 1），查看各链路的 “352M Payload” 字段（即 VPID 的 UDW1-4 字节）：
四链路需满足：UDW1-3（格式信息）完全一致（如 89h CAh 00h），UDW4（链路序号）按 A→D 为 01h→41h→81h→C1h；
ANC Data Inspector 深度验证：
进入 “ANC Data Inspector”，筛选 “DID/SDID=41/01”（VPID 标识），查看：
校验和（Exp/Act Chksum）：需一致，否则 VPID 数据损坏；
位置信息：正常 VPID 位于 “Field1/Line9”，异常位置可能导致设备无法识别；
Datalist 定位样本级信息：
根据 ANC Inspector 显示的 “Line” 与 “Sample”，在 “Datalist” 中定位 VPID 数据包，确认 UDW1-4 字节无位错误（如固定位 stuck）。
二、常见 VPID 错误及原因：
链路序号错误：UDW4 未按 A→D 顺序（01h/41h/81h/C1h），如 Link B/C 交换，导致设备拼接图像错位；
VPID 重复 / 缺失：同一链路存在多个 VPID 或某链路无 VPID，设备无法确定格式，表现为 “格式未知” 报错；
校验和不匹配：信号传输中数据损坏，需检查线缆屏蔽或更换中间设备（如 SDI 分配器）。
问题 3：4K/UHD 内容创作中，BT.709 与 BT.2020 色域如何选择？如何通过测试信号与 Tek 8000 系列设备验证色域设置的正确性？
答案：色域选择需结合内容用途与显示设备能力，验证需依赖标准测试信号与专业监测工具，具体如下：
一、色域选择原则：
选 BT.709 的场景：
内容需兼容传统 HD 设备（如老款电视、HD 播放器）；
制作环境无 BT.2020 显示设备（如监看器仅支持 BT.709），避免后期色彩偏差；
选 BT.2020 的场景：
4K HDR 内容（如电影、高端电视节目），需利用广色域提升色彩丰富度；
目标显示设备支持 BT.2020（如 4K HDR 电视、专业影院投影）。
二、色域正确性验证步骤（用 Tek 8000 系列）：
准备测试信号：
生成 “100% 分场彩条信号”（左半场 BT.709、右半场 BT.2020），确保信号含 RGB 三通道全范围电平（0%-100%）；
切换仪器色域设置：
进入 “CONFIG MENU> Colorimetry”，分别选择 “BT.709” 与 “BT.2020”，观察 RGB 波形显示：
正确设置：对应半场的 RGB 电平稳定在 0%（0mV）与 100%（700mV），无波动；
错误设置：非对应半场的 RGB 电平偏离 0%/100%（如 BT.709 设置下，BT.2020 半场的绿色电平仅 80%）；
对比亮度与色差公式：
进入 “MEAS> Amplitude > Y”，测量亮度值：
BT.709：Y=0.2126R'+0.7152G'+0.0722B'，白色彩条 Y 值≈700mV；
BT.2020：Y=0.2627R'+0.6780G'+0.0593B'，白色彩条 Y 值≈680mV；
数值匹配则色域设置正确，偏差超过 5% 需重新调整。
