WAGO Rail-Mount Terminal Blocks with Screw and Stud Connection安装式接线端子，带螺钉和螺柱连接
时间: 2025-11-14浏览次数：
WAGO Rail-Mount Terminal Blocks with Screw and Stud Connection安装式接线端子，带螺钉和螺柱连接
WAGO Rail-Mount Terminal Blocks with Screw and Stud Connection安装式接线端子，带螺钉和螺柱连接
核心端子台系列详解

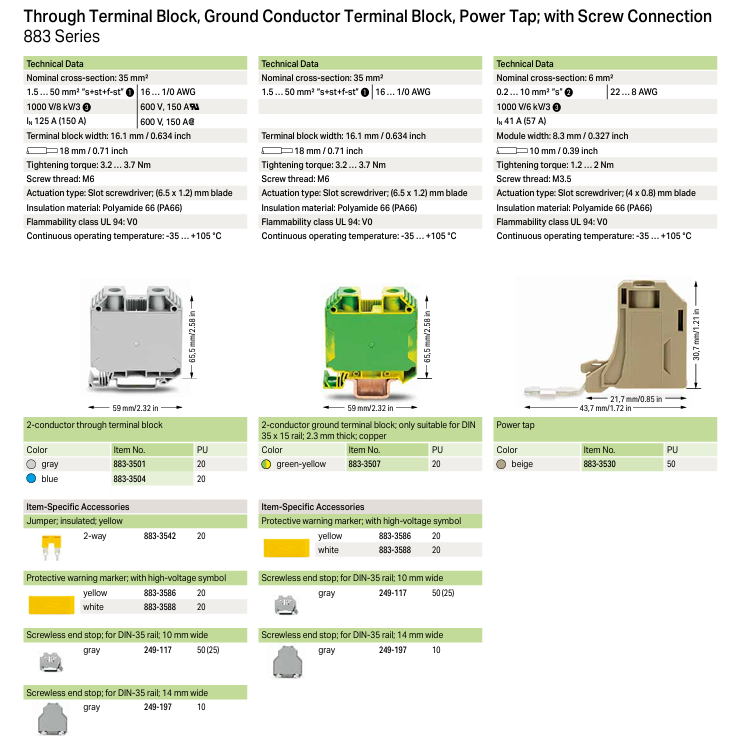

（一）883 系列（螺钉连接端子台）
1. 产品类型与规格
标称截面积 产品类型 适配导体范围（mm²） 额定电流（IN） 端子台宽度（mm） 拧紧扭矩（Nm） 螺钉规格 操作工具
35mm² 直通 / 接地 / 电源分接头 1.5-50（s+st+f-st） 125A(150A) 16.1 3.2-3.7 M6 一字螺丝刀（6.5×1.2mm）
70mm² 直通 / 接地 / 电源分接头 10-95（s+st）、10-70（f-st） 192A(232A) 20.5 6-12 M8 T 型扳手（6mm）
120mm² 直通 / 电源分接头 16-150（s+st）、16-120（f-st） 269A(290A) 27 12-20 M10 T 型扳手（6mm）
240mm² 直通 / 电源分接头 70-240（s+st+f-st） 380A 36 10-20 M10 T 型扳手（8mm）
2. 关键特性
绝缘与阻燃：材质为 Polyamide 66（PA66），阻燃等级 UL 94 V0（35/70/120mm²）、V2（240mm² 及 10mm² 小规格）
电压参数：额定电压 1000V，额定冲击电压 8kV，污染等级 3

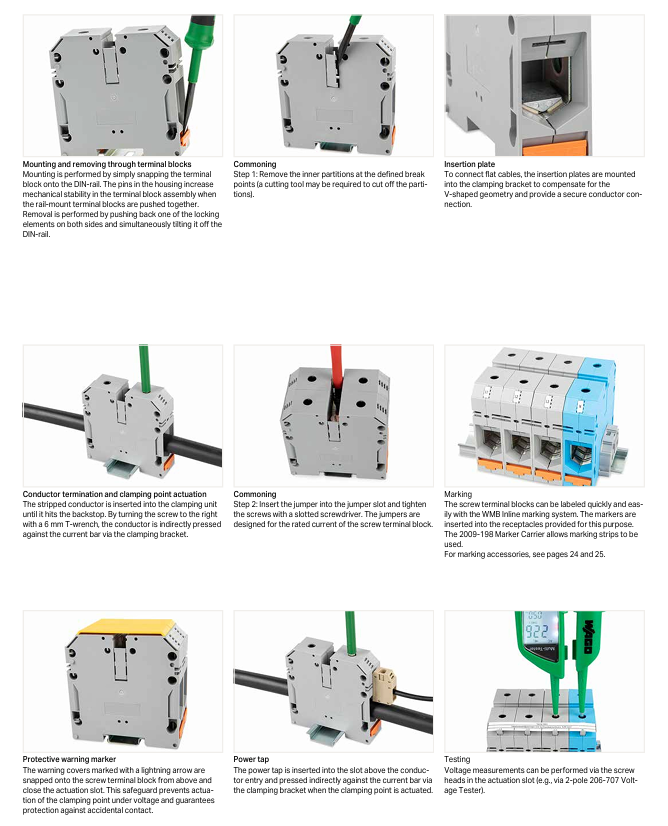

安装方式：卡扣式安装于 DIN 导轨，拆卸需推回活动卡扣并倾斜；接地端子台通过接地脚接触 DIN 导轨
公共连接（Commoning）：通过 2 路 / 3 路 / 4 路跳线插入跳线槽实现，跳线适配端子台额定电流
3. 典型型号与包装（PU）
产品类型 颜色 型号 包装数量（PU）
35mm² 直通端子台 灰色 883-3501 20
35mm² 接地端子台 黄绿双色 883-3507 20
70mm² 电源分接头 米色 883-7030 10
120mm² 直通端子台 蓝色 883-1204 5
240mm² 直通端子台 灰色 883-2401 5
（二）884 系列（双螺柱端子台）
1. 产品规格与参数
标称截面积 螺柱规格 适配导体范围（mm²） 额定电流（IN） 端子台宽度（mm） 拧紧扭矩（Nm） 操作工具
35mm² M6 2.5-50 125A 27 3-6 开口 / 梅花 / 套筒扳手（10mm）
70mm² M8 2.5-95 192A(232A) 32 6-12 开口 / 梅花 / 套筒扳手（13mm）
120mm² M10 6-120 269A(290A) 42 10-20 开口 / 梅花 / 套筒扳手（17mm）
185mm² M12 10-185 353A 55 14-31 开口 / 梅花 / 套筒扳手（19mm）
300mm² M16 25-300 520A 55 25-60 开口 / 梅花 / 套筒扳手（24mm）
2. 核心特点
端接能力：每个螺柱最多可接 2 个电缆接头（背对背安装），需按扭矩拧紧六角法兰螺母
防护设计：可配端子台盖（米色 / 蓝色，如 884-3580），盖可切割，单 / 双侧安装防触电
安装灵活性：卡扣式装于 DIN 导轨，底部长圆孔可直接螺钉安装于平面
3. 典型型号与包装
标称截面积 颜色 型号 包装数量（PU） 配套跳线型号
35mm² 米色 884-3500 10 884-3542（2 路）
70mm² 米色 884-7000 10 884-7043（3 路）
120mm² 米色 884-1200 5 884-1242（2 路）
300mm² 米色 884-3000 5 884-3043（3 路）
（三）885 系列（单 / 三螺柱端子台）
1. 产品分类与参数
类型 螺柱规格 标称截面积 额定电流（IN） 端子台宽度（mm） 拧紧扭矩（Nm） 操作工具
单螺柱 M6 35mm² 125A 17.8 3-6 扳手（10mm）
单螺柱 M8 50mm² 150A 22.8 6-12 扳手（13mm）
单螺柱 M10 120mm² 269A 33.8 10-20 扳手（17mm）
单螺柱 M12 120mm² 269A 33.8 10-20 扳手（19mm）
三螺柱 M6 35mm² 125A 17.8 3-6 扳手（10mm）
三螺柱 M10 120mm² 269A 33.8 10-20 扳手（17mm）
2. 核心特性
端接能力：最多接 3 个电缆接头（符合 DIN 46234/46235），需配防松垫圈

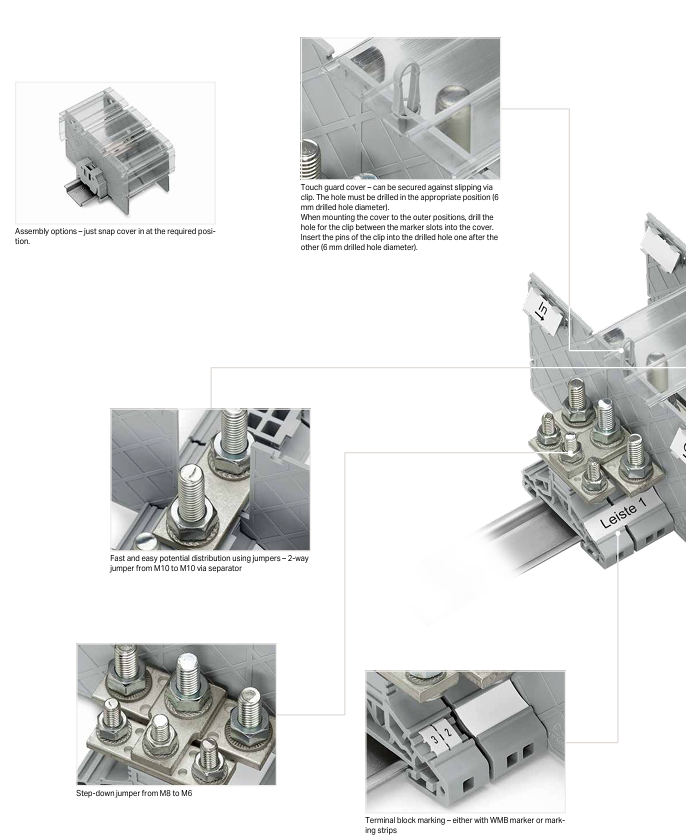

辅助配件：含分隔板（带 / 不带跳线槽）、空壳体（占位用）、1m 长透明盖（配固定夹）
公共连接：通过 2 路 / 3 路跳线实现，可配变径跳线（如 M8 转 M6：885-448）
3. 典型型号与包装
类型 颜色 型号 包装数量（PU） 分隔板型号
单螺柱（M6） 灰色 885-106 25 885-526
单螺柱（M10） 灰色 885-110 20 885-530
三螺柱（M8） 灰色 885-308 20 885-548
三螺柱（M10） 灰色 885-310 10 885-550
附件与配套系统
（一）端子台附件
附件类型 适配系列 型号示例 规格 / 特性 包装数量（PU）
绝缘跳线 883 系列 883-3542 2 路，黄色 20
非绝缘跳线 884 系列 884-7043 3 路，适配 M8 螺柱 10
高压警示标记 全系列 883-1286 黄色，带闪电符号 10
扁平电缆插入板 883 系列 883-7099 非绝缘，补偿 V 型结构 10
无螺钉端挡 全系列 249-117 10mm 宽，灰色，DIN-35 导轨 100(25)
（二）标记系统
标记类型 规格 颜色选项 型号示例 包装数量（PU）
WMB 卡片式 5mm 白 / 黄 / 红 / 蓝 / 灰 / 橙 / 浅绿 / 绿 / 紫 793-501 5（10 条 ×10 个）
WMB 卷装式 5-5.2mm 白色 2009-115 1（1500 个）
Mini-WSB 卡片式 5mm 同 WMB 卡片式 248-501 5（10 条 ×10 个）
标记载体 5mm 宽 灰色 2009-198 200(25)
标记条 11mm 宽 白色 2009-110 1（50m / 卷）
（三）DIN 导轨与安装工具
1. DIN 导轨规格
材质 尺寸（mm） 厚度（mm） 长度（m） 额定载流（A/m） 型号 包装数量（PU）
钢 35×15 1.5 2 125 210-114 10(1)
钢 35×15 2.3 2 125 210-118 10(1)
铜 35×15 2.3 2 309 210-198 10(1)
2. 铝导体端接工具
接触膏：型号 249-130，20ml / 支，酸碱性中性，用于去除铝导体氧化层后防氧化
刮刀：清洁铝导体表面氧化层专用
复紧要求：初次拧紧后几天需再次按额定扭矩复紧，重新连接需重复处理
技术规范与安装要求
1. 通用环境与材质要求
工作温度：-35…+105°C（全系列）
绝缘材质：Polyamide 66（PA66），耐候性与机械强度优异
阻燃等级：UL 94 V0（主流规格）、V2（小截面积如 10mm²）
污染等级：3 级（适用于工业环境，有少量尘埃但无明显污染）
2. 铝导体端接特殊要求
适配导体类型：仅支持圆实心（RS）、扇形实心（SS，α=90°，导体等级 1）铝导体
禁止场景：潮湿或腐蚀性环境需用铜铝过渡接头，不可直接连接
操作步骤：①刮除氧化层→②蘸接触膏→③插入端子台→④按扭矩拧紧→⑤几天后复紧
3. 测试与维护
电压测试：可通过操作槽内螺钉头用 206-707 型 2 极电压测试仪测量
标记维护：采用 WMB/ Mini-WSB 系统，标记可快速更换，适配端子台 receptacle
定期检查：铝导体连接需定期检查扭矩，防止松动
关键问题
问题 1：WAGO 883 系列螺钉连接端子台不同标称截面积的核心参数（额定电流、拧紧扭矩、操作工具）有何差异？如何选择适配的端子台规格？
答案：
（1）不同截面积核心参数差异
标称截面积 额定电流（IN） 拧紧扭矩（Nm） 螺钉规格 操作工具
35mm² 125A(150A) 3.2-3.7 M6 一字螺丝刀（6.5×1.2mm）
70mm² 192A(232A) 6-12 M8 T 型扳手（6mm）
120mm² 269A(290A) 12-20 M10 T 型扳手（6mm）
240mm² 380A 10-20 M10 T 型扳手（8mm）
（2）选型依据
导体截面积：端子台标称截面积需覆盖实际导体截面积范围（如 35mm² 端子台适配 1.5-50mm² 导体）；
额定电流：端子台 IN 需大于等于电路最大工作电流（如 120mm² 端子台 IN=269A，适配最大 269A 电路）；
安装空间：端子台宽度随截面积增大而增加（35mm² 为 16.1mm，240mm² 为 36mm），需结合配电箱空间选择；
操作工具：小截面积（35mm²）用螺丝刀，大截面积（70mm² 及以上）用 T 型扳手，需匹配现场工具条件。
问题 2：在潮湿或腐蚀性环境中，如何实现铝导体与 WAGO 端子台的可靠连接？需遵循哪些特殊操作规范？
答案：
（1）连接方案
潮湿或腐蚀性环境中禁止铝导体直接连接，需采用铜铝过渡接头（如带铜连接螺柱的铝导体压接接头），具体适配如下：
螺钉连接（883 系列）：铝导体压接铜铝过渡接头后，按端子台正常端接方式（插入夹紧单元→拧螺钉）连接；
螺柱连接（884/885 系列）：铝导体压接铜铝过渡环形接头后，与螺柱配合拧紧（配防松垫圈）。
（2）特殊操作规范
接头选型：过渡接头需符合 DIN 46234（无绝缘套压接接头）或 DIN 46235（带盖板压接接头），截面积与导体匹配；
压接要求：使用专用压接工具按接头规格压接，确保压接处无松动、无损伤；
密封防护：连接部位可额外缠绕防水胶带或套防水热缩管，防止潮气侵入；
定期检查：每 3-6 个月检查一次连接扭矩与防护状态，发现氧化或松动及时处理。
问题 3：WAGO 884 与 885 系列螺柱端子台的结构差异、端接能力及适用场景分别是什么？
答案：
（1）结构差异
对比项 884 系列（双螺柱） 885 系列（单 / 三螺柱）
螺柱数量 2 个（固定间距，同规格） 1 个或 3 个（单螺柱独立，三螺柱并排）
端子台宽度 随截面积增大而增加（27-55mm） 单螺柱 17.8-33.8mm，三螺柱同单螺柱
安装方式 卡扣式 + 底部长圆孔（平面安装） 卡扣式（仅 DIN 导轨）
防护附件 专用盖（可切割，单 / 双侧安装） 1m 长透明盖（配固定夹，整体防护）
（2）端接能力
884 系列：每个螺柱最多接 2 个电缆接头（背对背安装），支持 2.5-300mm² 导体，适配 DIN 46234/46235 接头；
885 系列：单螺柱最多接 3 个电缆接头，三螺柱每个螺柱独立端接（可接不同截面积导体），支持 2.5-120mm² 导体。
（3）适用场景
884 系列：适用于大电流、多导体并联场景（如配电柜主回路、工业电机电源输入），需 2 个导体同时连接且电流较大（如 300mm² 导体，520A 电流）；
885 系列：单螺柱适用于单回路独立连接（如仪表信号输入、小型设备电源）；三螺柱适用于多回路集中布置（如控制柜内多支路电源分配），需节省安装空间且回路数量较少（3 路以内）。
