Westinghouse DS/DSL 系列低压功率断路器
时间: 2025-11-13浏览次数：
Westinghouse DS/DSL 系列低压功率断路器
Westinghouse DS/DSL 系列低压功率断路器

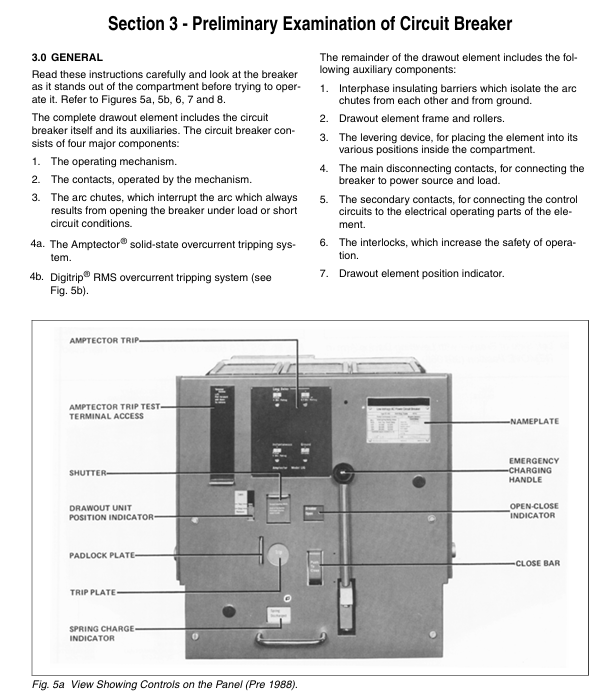

核心参数与产品分类
1. 关键规格
电压范围：208-600Vac（DSL 系列最高 600Vac）。
电流规格：持续电流 50-4000A，短路分断能力最高 200,000A（DSL 系列含限流元件）。
操作方式：手动操作（弹簧储能）、电动操作（电机储能 + 远程控制）。
安装形式：抽屉式（主流）、固定式（无抽拉机构）。
2. 产品分类与差异
系列 核心特点 型号示例 适用场景
DS 系列 基础型，无内置限流元件，分断能力 30,000-65,000A DS-206（800A）、DS-420（2000A）、DS-840（4000A） 常规配电系统，故障电流较小场景
DSL 系列 带内置电流限制器，分断能力提升至 200,000A DSL-206（800A）、DSL-416（1600A） 高短路电流环境，需强化保护场景
fuse trucks 独立抽屉式熔丝车，适配 DS-632/840 DS-3200（3200A）、DS-4000（4000A） 需配合熔丝实现分级保护的系统
核心功能与工作原理
1. 核心保护功能
过载保护：通过 Amptector 固态脱扣单元实现长延时保护（0.5-1.25× 传感器额定电流）。
短路保护：短延时（4-10× 传感器额定电流）+ 瞬时跳闸（4-12× 传感器额定电流），DSL 系列可通过限流元件快速切断大短路电流。
接地故障保护（可选）：Amptector I-A 型脱扣单元支持可调接地电流保护（0.22-0.5 秒延时）。
欠压脱扣（可选）：电压降至额定值 30%-60% 时瞬时跳闸，避免设备低压运行损坏。
2. 操作与联锁机制
储能方式：手动（单冲程 / 棘轮式）、电动（电机自动储能，故障时可应急手动储能）。
四个工作位置：抽出位（REMOVE，可完全取出）、断开位（DISCONNECT，主 / 辅触点均断开）、试验位（TEST，辅触点接通，可测试操作）、连接位（CONNECT，主 / 辅触点均接通，正常运行）。
安全联锁：闭合状态下无法抽离抽屉；抽出时自动释放储能弹簧；可挂锁锁定跳闸状态，防止误合闸；不同型号断路器不可混用安装（干涉联锁）。
安全操作规范
1. 人员与设备安全
操作资质：仅允许具备高压电路操作资质的人员安装、维护，需熟悉设备结构与风险。
防护要求：操作时佩戴绝缘手套、护目镜，避免直接接触触头和带电部件。
禁止操作：禁止屏蔽联锁装置；禁止无灭弧室 / 绝缘屏障时运行；禁止超铭牌额定值使用。
2. 用电与环境安全
电源连接：电动操作型需接入控制电源（AC120/240V 或 DC48/125/250V），确保脱扣单元与执行器供电稳定。
环境要求：存储与运行环境需干燥、清洁，避免粉尘、腐蚀性气体，防止绝缘老化。
故障处理：故障跳闸后需排查原因，不可盲目重合闸；DSL 系列熔丝熔断后需更换限流元件并复位指示器。
操作流程（安装 + 调试 + 维护）
1. 安装与调试
开箱与检查：确认断路器无运输损坏，灭弧室、触头、联锁部件完好，核对铭牌参数与系统匹配。
抽屉式安装：将导轨展开至水平，移除运输固定支架，通过摇杆将断路器推入至目标位置（连接位需确认机械止挡到位）。
脱扣单元设置：根据系统需求调整长延时、短延时、瞬时跳闸参数，测试 GFCI 漏电保护功能（每月 1 次）。
功能测试：在试验位操作合闸 / 跳闸，验证指示灯（合闸 / 跳闸 / 储能状态）与联锁功能正常。
2. 日常维护要点
定期检查（每 6 个月 / 指定操作次数）：
清洁：用压缩空气吹扫粉尘，擦拭触头表面（禁止使用砂纸打磨），检查触头磨损（磨损超 0.030 英寸需更换）。
润滑：对储能机构、联锁销轴、跳闸轴等部位涂抹专用润滑脂（如 Molykote BR-2 Plus），避免油污接触触头和绝缘件。
测试：手动 / 电动储能、合闸 / 跳闸各 5 次，验证动作顺畅；用专用测试 kit 校验脱扣单元准确性。
长期存放：断开控制电源，释放储能弹簧，置于干燥通风处，启用前需操作 5 次以上磨合。
常见故障排查
故障现象 可能原因 解决方案
无法储能 储能机构卡滞；弹簧疲劳；联锁未解锁 检查机构无异物卡阻，更换疲劳弹簧，确认断路器处于试验 / 连接位
合闸后立即跳闸 过载 / 短路；脱扣参数设置过小；接地故障 排查电路故障，调整脱扣参数，测试接地回路
无法合闸 储能未完成；联锁未到位；欠压脱扣未复位 完成储能操作，确认断路器处于正确工作位置，复位欠压脱扣装置
分断能力不足 触头磨损；灭弧室损坏；DSL 限流元件熔断 更换触头 / 灭弧室，检查并更换熔断的限流元件及指示器
脱扣单元无响应 控制电源故障；脱扣单元接线松动；传感器损坏 检查控制电源，紧固接线，测试传感器输出信号
