YASKAWA GA800 工业交流变频器
时间: 2025-11-07浏览次数：
YASKAWA GA800 工业交流变频器
YASKAWA GA800 工业交流变频器

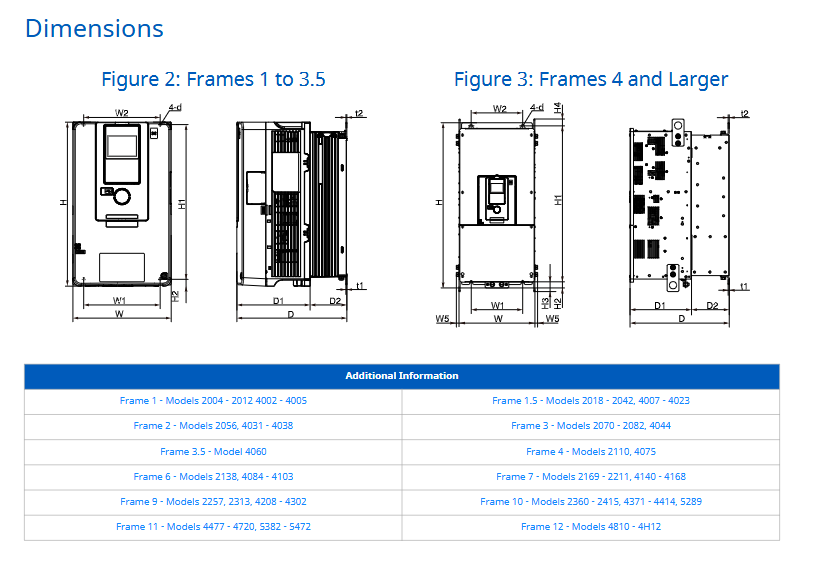

概述
该文档是2021 年安川美国公司发布的 GA800 工业交流变频器选型指南（文档编号 SL.GA800.01），核心介绍了 GA800 变频器的多电压等级（240V/480V/600V）、双性能评级（Normal Duty/Heavy Duty）及对应型号参数，涵盖变频器选型核心数据（如输出电流、功率范围）、配套组件（ reactors、filters、制动单元等）、配置包方案（Type 1/12/3R enclosure）、技术参数（过载能力、防护等级等），同时包含培训服务与销售条款，为安川销售人员、经销商及合作伙伴提供全面选型支持。
GA800 变频器核心选型参数
1. 电压与功率范围（关键数字）
电压等级 相数 功率范围（HP） 核心型号示例 适用场景
240V Class 3 相 1-150 2004ABM（1HP ND）、2360AWM（150HP ND） 小功率电机，如小型泵 / 风机
480V Class 3 相 1-1000 4002ABM（1HP ND）、4H12AAM（1000HP ND） 中大功率设备，如压缩机 / 机床
600V Class 3 相 125-500 5125ABM（125HP ND）、5472AWM（500HP ND） 高压工业场景，如大型传动系统
480V 12-Pulse 3 相 75-1000 T140AAM（100HP ND）、4H12AAM（1000HP ND） 需降低谐波的场景，如医疗设备
2. 性能评级与过载能力
Normal Duty（ND）：适配更大电机，过载能力110% 额定电流 ×60 秒
Heavy Duty（HD）：扭矩更强，过载能力150% 额定电流 ×60 秒
示例：240V 型号 2030ABM，ND 为 10HP（30A），HD 为 7.5HP（25A）
3. 型号编码规则（以 “GA80U 2 004 ABM” 为例）
编码段 含义 可选值 / 说明
GA80U 系列标识 固定前缀（美洲区域）
2 电压等级 2=240V、4=480V、5=600V、T=12 脉冲 480V
004 输出电流 对应 ND 额定电流（单位：A，此处为 4A）
A 防护等级 A=IP00、B=IP20、W=Type 12 法兰
B 环境规格 B = 湿度 / 粉尘防护（符合 IEC 60721-3-3 Class 3C2/3S3）
M EMC 滤波器 M = 未使用（A = 未使用，文档中部分型号默认无滤波器）
单 / 三相输入适配与组件选型
1. 单相输入配置（需降容，部分需电抗器）
以 240V 单相输入为例，核心参数如下（表 5 节选）：
驱动型号（GA80U） 无电抗器（ND/HD） 有电抗器（ND/HD） 输入电抗器型号（Open）
2004... 1/3HP（1.5A）/1/2HP（2.2A） -/- URX000303
2008... 3/4HP（3.2A）/1HP（4.2A） -/- URX000307
2030... 2HP（6.8A）/5HP（15.2A） -/- URX000323
2. 核心配套组件
（1）电抗器与滤波器
组件类型 阻抗选项 安装形式 核心作用 示例型号（480V）
DC Bus Reactor 3%/5% Open/Enclosed Type 1 降低直流侧暂态，减少 THD URX000033（3% Open）、URX000215（3% Enclosed）
AC Input Reactor 3%/5% Open/Enclosed Type 1 抑制输入侧谐波，保护变频器 URX000288（3% Open）、URX000551（3% Enclosed）
AC Output Reactor 3% Open/Enclosed Type 1 减少电机侧电压尖峰，适配长电缆 05P00620-0014（Open）、05P00620-0016（Enclosed）
EMC Input Filter - 集成式 符合 EN 61800-3 C2 级，降低电磁干扰 B84743A0008R176（8A）、B84243A6180Z000（180A）
（2）制动单元
动态制动：
3% 占空比：100 秒周期内 3 秒工作，电阻型号如 R7504（240V）、R7508（480V）
10% 占空比：100 秒周期内 10 秒工作，需搭配晶体管模块（如 CDBR-21100D）与电阻（如 URS000275）
再生制动（R1000）：
适配电压：240V（5-150HP）、480V（5-500HP）
套件包含：R1000 模块、电流抑制电抗器、功率协调电抗器、熔断器
示例：R1000-480-50HP 套件，含型号 4A0035AAA 的 R1000 模块
（3）控制与反馈附件
附件类型 功能描述 型号示例
I/O 适配器 AI-A3：3 路额外模拟输入（13 位 + 符号） AI-A3
电机反馈卡 PG-X3：增量编码器接口（线驱动型） PG-X3
网络通讯卡 SI-P3：PROFIBUS-DP 通讯接口 SI-P3
操作键盘 带蓝牙 LCD 键盘：支持手机 APP 控制 -
远程线缆 UWR0052：键盘远程线缆（3m） UWR0052
GA800 配置包方案（Type 1/12/3R）
1. 配置包核心参数（以 480V Type 1 ND 为例）
额定电流（A） 标称 HP（ND） 基础型号 可选电源选项 可选控制选项
2.1 1 G8C1B002 E（标准断路器）、C（65kAIC 断路器） T+C（PROFINET）、T+H（PROFIBUS）
40 30 G8C1B040 P+EX（3% Bus 电抗器）、F（输入熔断器） T+D（EtherNet/IP）、A（模拟输入）
180 150 G8C1B180 M（100kAIC 断路器）、R（3% Line 电抗器） T+Q（Modbus TCP）、X（PG-X3 反馈）
2. 外壳类型与环境适配
外壳类型 防护等级 适用环境 温度范围 特殊选项
Type 1 IP30（适配后） 洁净室内（如电子车间） -10~+40℃ 空间加热器、blower 启动器
Type 12 IP54（散热片外置） 多尘环境（如机械厂） -10~+50℃ 外置散热适配器
Type 3R IP54（防风雨） 户外 / 潮湿环境（如泵站） -10~+50℃（可选 50℃适配） 独立支腿（UUX000923，12 英寸）、防雷击抑制器
技术参数与环境 Derating
1. 关键技术规格
项目 规格描述
输出频率 0-590Hz
控制方式 开环 / 闭环矢量、开环 / 闭环 V/f
电机兼容性 感应电机、表面永磁电机（SPM）、内置永磁电机（IPM）、同步磁阻电机
标准 I/O 8 路数字输入（24Vdc）、3 路模拟输入（0±10V/4-20mA）、3 路继电器输出
安全功能 Safe Torque Off（STO）、SIL3（IEC 62061）、PLe（ISO 13849-1）
认证 UL、CSA、CE、RCM、RoHS、SEMI-F47、IEEE1668
2. 环境 Derating 规则
温度 Derating：
当环境温度＞40℃（Type 1）/＞50℃（IP20）时，每升高 1℃，输出电流降容2%
海拔 Derating：
≤1000m：无降容
1000-4000m：每升高 1000m，输出电流降容8%
电压 Derating（海拔＞2000m）：
中性接地系统：无需降容
非中性接地系统：需选用更高电压等级（如 480V 场景用 600V 变频器）
