YASKAWA VARISPEED-626M5/656MR5 系列矢量控制变频器
时间: 2025-11-06浏览次数：
YASKAWA VARISPEED-626M5/656MR5 系列矢量控制变频器
YASKAWA VARISPEED-626M5/656MR5 系列矢量控制变频器
文档基础与产品概述
文档定位：安川 VARISPEED-626M5/656MR5 系列用户手册，主要用于机床的带功率再生功能矢量控制变频器 / 变流器，指导安装、维护、故障排除及规格查询。
产品型号与规格：
产品类型 型号 电压等级 功率范围（kW） 功率范围（HP） 备注
变频器（VS-626M5） CIMR-M5 200V 级 3.7/2.2-37/30 5/3-50/40 含 M5A（独立驱动）、M5N（NC 系统）
变频器（VS-626M5） CIMR-M5 400V 级 5.5/3.7-45/37 7.5/5-60/50 含 M5A（独立驱动）、M5N（NC 系统）
变流器（VS-656MR5） CIMR-MR5 200V 级 3.7/2.2-37/30 5/3-50/40 含 MR5A（无 24V 控制电源）、MR5N（有 24V 控制电源）
变流器（VS-656MR5） CIMR-MR5 400V 级 5.5/3.7-45/37 7.5/5-60/50 含 MR5A（无 24V 控制电源）、MR5N（有 24V 控制电源）
安全规范与操作禁忌
安全等级定义：
WARNING：潜在危险情况，若不避免可能导致死亡或严重人身伤害（如带电打开盖板、未接地）。
CAUTION：潜在危险情况，若不避免可能导致轻微 / 中度人身伤害或设备损坏（如搬运时抓前盖、安装在易燃材料上）。
核心安全预防措施：
断电操作：接线、拆数字操作器（JVOP-132）前必须断电，且等待电容放电（参考警告标签时间，通常 5 分钟）。
接地要求：200V 级接地电阻≤100Ω，400V 级接地电阻≤10Ω，严禁与焊机、大电流设备共地。
温度控制：变频器 / 变流器环境温度≤55℃（131°F），散热片进气温度≤45℃（113°F），需安装风扇或冷却装置。
操作禁忌：
禁止将电源接至变频器输出端子（U/T1、V/T2、W/T3），否则损坏内部元件。
禁止在输出电路接移相电容、LC/RC 噪声滤波器或电磁开关，可能导致变频器损坏或过流。
禁止修改产品，否则失效保修且可能引发电击 / 伤害。
设备安装与接线
交付确认（CAUTION）：
检查型号是否与订单一致（核对铭牌）、外观无运输损坏、螺丝等部件无松动，损坏 / 缺件设备禁止安装。
安装要求：
环境：室内、无腐蚀性 / 爆炸性气体、无粉尘 / 金属颗粒、避免阳光直射，振动加速度≤2.5G（10-60Hz）。
安装材料：必须安装在金属等不燃材料上。
间距要求（确保散热）：
设备类型 左右间距 上下间距 备注
外部散热型 ≥120mm ≥120mm 侧面间距≥5mm
开放式机箱型 ≥150mm ≥150mm 侧面间距≥5mm
接线规范：
主电路接线：使用指定线径（如 200V 级变频器 CIMR-M5A23P7，主电路线径≥2mm²），端子螺丝扭矩符合要求（如 M5 螺丝 2.35N・m）。

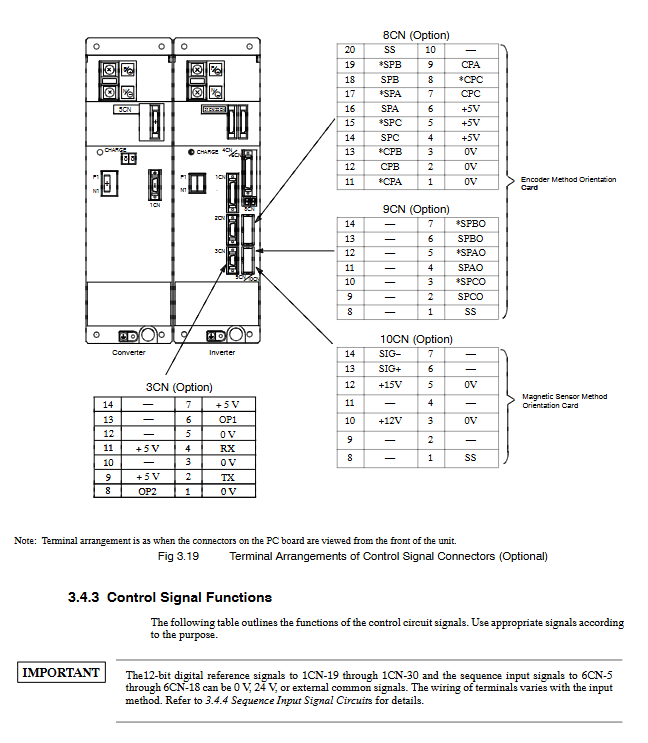

控制电路接线：控制信号线与动力线分离，长度≤20m，使用屏蔽双绞线，避免同管布线。
核心功能与操作
数字操作器（JVOP-132）：
功能：显示运行状态（电机转速 U1-01、扭矩参考 U1-04）、设置控制常数、故障复位、单机试运行。
操作模式：通过 C1-37 位 1-0 设置，11 为数字操作器运行模式，可实现点动（5% 额定转速）、正反转控制。
试运行流程：
检查电源电压（200V 级 3 相 200-230V，400V 级 3 相 400-460V）。
（NC 系统）设置 YENET1200 节点地址（旋转开关 SW1）。
接通控制电源，确认变频器显示 “-”、变流器显示 “-U”。
接通主电路电源，变流器显示变为 “-b”，CHARGE 灯亮。
检查电机冷却风扇转向（标准从负载侧进风）。
发送 RUN 信号，确认电机转向（正转时从负载端看逆时针）、无异常振动 / 噪音。
定向控制：
编码器定向控制：
分辨率：360°/4096=0.088°，重复精度 ±0.2°。
适用场景：负载轴与电机轴 1:1 连接，需负载轴编码器（如 NE-1024-2MDF-068）。
磁传感器定向控制：
重复精度 ±0.2°，使用磁体（MG-1378BS）和磁传感器（FS-1378C），检测范围 ±15mm。
故障排除与维护
常见故障及处理：
故障代码 故障类型 原因 处理措施
AL-01 变频器过流 输出短路、接地故障 检查接线，确认无短路
AL-11 主电路过压 输入电压过高、负载惯性大 检查电源，调整加速时间 C1-10
AL-20 绕组切换故障 切换未在规定时间完成 检查接触器接线，确认 C1-25 电机代码
维护周期：
日常检查：电机异响、振动、环境温度、显示屏数值。
定期检查：
部件 更换周期 备注
冷却风扇 2-3 年 累计运行 20000 小时
滤波电容 5 年 环境温度 30℃下
电机轴承 12000 小时 / 2 年 拆解检查磨损
