YOKOGAWA AQ2200 系列多应用测试系统
时间: 2025-11-06浏览次数：
YOKOGAWA AQ2200 系列多应用测试系统
YOKOGAWA AQ2200 系列多应用测试系统
产品核心组成
帧控制器：2 种型号，负责容纳和控制模块
AQ2211（Model 735101）：3 个模块插槽
AQ2212（Model 735102）：9 个模块插槽
测量模块：覆盖光测试全流程，主要类型如下
光源模块：AQ2200-111（DFB-LD）、AQ2200-112（LS）、AQ2200-141/142（FP-LD）、AQ2200-131/132（Grid TLS）、AQ2200-136（TLS）
光传感器模块：AQ2200-201/202（接口模块）、AQ2200-231/232/241/242（光传感器头）、AQ2200-211/212/215/221/222（传感器模块）
其他模块：衰减器（AQ2200-311/311A/312/331/332/342）、光开关（AQ2200-411/412/421）、BERT（AQ2200-601）、光调制器（AQ2200-621/622）、光接收器（AQ2200-631）等
开箱检查与安装准备
3.1 开箱检查清单
帧控制器：确认型号（AQ2211/AQ2212）、侧面铭牌与订单一致，外观无划痕 / 破损
电源 cord：按后缀码匹配地区标准，关键参数如下
后缀码 标准 额定电压
- UL/CSA、PSE 125V
04R VDE/Korean 250V
-Q British 250V
- 中国标准 250V
- 巴西标准 250V
- 台湾标准 125V
标准配件（非保修范围）
互锁插头（A1288JA，1 个）、橡胶脚垫（A9088ZM，1 套）
印刷手册：IM 735101-01EN（启动指南）、IM 735101-73Z2（下载指南）、PIM 113-01Z2（全球联系方式）等
可选配件（单独购买）
配件名称 型号 / Part No. 规格
空白面板 AQ2200-901 1-slot 尺寸，覆盖空插槽
AQ2211 机架套件 735182-03 安装 1 个 AQ2211 至 EIA 标准机架左侧
AQ2212 机架套件 735182-09 安装 1 个 AQ2212 至 EIA 标准机架
3.2 安装环境与要求
环境条件
温度：5~40℃（工作）、-20~60℃（存储）
湿度：20~80% RH（无冷凝，工作与存储一致）
海拔：工作≤2000m、存储≤3000m
禁止环境：阳光直射、强磁场、高静电、腐蚀性气体、剧烈振动
空间要求：确保通风，避免内部过热
左右两侧：各≥5cm
后方：≥10cm（排气孔）
上方 / 下方：预留线缆连接空间
机架安装步骤（需套件）
拆卸仪器两侧手柄（AQ2211 拆左侧）
拆卸底部 4 个脚垫
移除机架安装孔处的密封贴
贴上新密封贴覆盖脚垫 / 手柄安装孔
安装机架套件，将仪器固定至机架
核心安全规范
4.1 电气安全（WARNING 级）
电源要求
必须使用指定电源线，电压匹配仪器额定值（100-240VAC），禁止超电源线最大电压（如 UL/CSA 125V、VDE 250V）
电源插头必须插入带保护地的三芯插座，禁止使用无接地延长线
接地保护
开机前必须接保护地，禁止切断内部 / 外部接地线
检查接地与保险丝是否完好，破损则禁止操作
操作禁忌
禁止在爆炸性气体 / 蒸汽环境使用
禁止私自拆卸机壳（内部含高压部件），仅横河合格人员可维修
外接设备前需先接地，触摸电路前断电并确认无电压
4.2 激光安全
激光分类与标准
模块型号 激光分类 符合标准 关键防护
AQ2200-112/131/132 Class 1 IEC 60825-1:2014、21 CFR 1040.10/11 禁止直视激光束
AQ2200-111/141/142/136 Class 1M IEC 60825-1:2007、21 CFR 1040.10/11 禁止用光学仪器（放大镜等）在 < 100mm 处观察
激光解锁流程
连接随附的互锁插头（A1288JA）至帧控制器后方 REMOTE INTERLOCK 接口
按 SYSTEM 键进入系统屏，移动光标至 Lock，按 ENTER
输入默认密码 “1234”，按 ENTER
将 Lock 设为 Off，按 OK 确认（解锁后才能开启激光输出）
4.3 环保与合规
WEEE 指令（EEA 与英国）：禁止混入生活垃圾，需联系当地横河办公室处置
电池指令（EEA 与英国）：含锂电池，需单独收集，更换联系当地横河办公室
RoHS 合规：仪器本身符合 EU RoHS，但安装不兼容模块（如 AQ2200-111、AQ2200-131 等）则失效，不兼容模块清单见第 5.1 节
台湾地区：电源线 A1100WD 限用物质信息查询：https://tmi.yokogawa.com/support/service-warranty-quality/product-compliance/
操作流程指南
5.1 模块安装与卸载
安装步骤
若插槽有空白面板，松开螺丝→向下滑动移除面板
按压模块面板上的解锁按钮，抬起锁止杠杆
对准插槽导轨，缓慢插入模块至完全到位
缓慢按压杠杆至听到 “咔嗒” 声（2/3 槽模块需拧紧底部固定螺丝）
卸载步骤
若为 2/3 槽模块，先松开底部固定螺丝
按压解锁按钮，轻轻抬起杠杆至解锁
缓慢拔出模块（突出约 1cm 后，用手拔出）
热插拔说明：可在帧控制器开机状态下安装 / 卸载模块，卸载时若显示非 SUMMARY/DETAIL 屏，会自动切换至这两个屏
5.2 线缆连接
光纤连接
清洁光纤端面：用异丙醇浸湿清洁纸，按压端面并旋转擦拭，再用干清洁纸擦干，最后用压缩空气吹除残留灰尘
连接规则：ANGLED PC ONLY 接口仅接 APC 型光纤，禁止接其他类型（避免损坏插芯）
连接器适配器：如 AQ9441（FP-LD 模块用）、AQ9335C（传感器模块用），按手册步骤对准导销 / 导孔连接，锁止杠杆
电气连接
同轴电缆：用于 BERT、光调制器等模块，连接前确认信号输出关闭，按 0.9N-m 扭矩拧紧连接器
电源线：确认仪器开关关闭，连接至三芯接地插座，电压匹配额定值
关键模块连接示例（BER 测试）
BERT 模块（AQ2200-601）DATA OUT→光调制器（AQ2200-621/622）DATA IN
光调制器 LD IN→光源模块（AQ2200-111 PMF 型）激光输出
光调制器 OPT OUT→DUT→光接收器（AQ2200-631）OPT IN
光接收器 DATA OUT→BERT 模块 DATA IN 1（CDR）
5.3 开机与屏幕操作
开机流程
确认电源连接正确，按帧控制器前面板 POWER 开关
仪器自动执行自检，合格后显示 SUMMARY 屏（全局模块信息）或 DETAIL 屏（单个模块详情）
预热要求：为确保测量精度，建议开机后预热至少 1 小时
屏幕操作
SUMMARY 屏：蓝色背景为 “当前模块”（可修改参数），浅蓝色背景为 “当前参数”，空插槽显示 “NO MODULE”
DETAIL 屏：顶部显示当前模块插槽，可查看 / 修改该模块所有参数（如波长、衰减值）

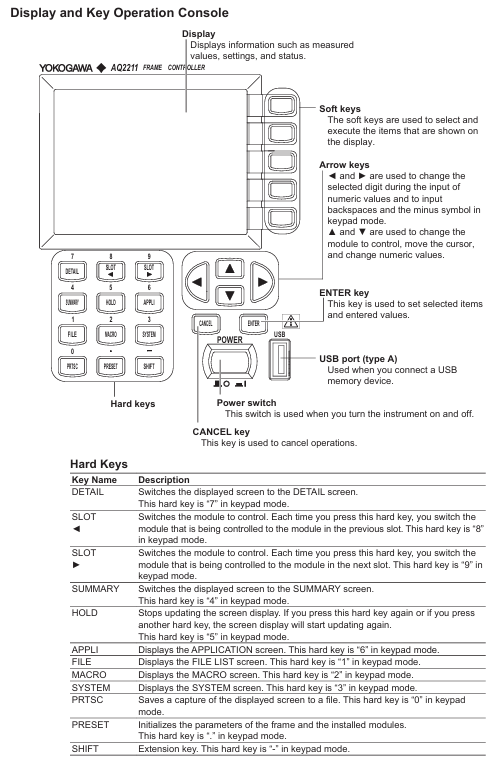

硬键功能（关键按键）
硬键 功能 键盘模式对应数字
DETAIL 切换至 DETAIL 屏 7
SLOT◄/► 切换当前控制模块 8/9
SUMMARY 切换至 SUMMARY 屏 4
HOLD 暂停屏幕更新，再次按压恢复 5
SYSTEM 进入系统设置屏（日期、密码等） 3
维护与故障排查
6.1 日常维护
清洁要求
机身：断电后用干软布擦拭，禁止用苯、稀释剂等化学品（避免变色 / 变形）
光学接口：用异丙醇 + 清洁纸清洁，传感器头敏感面仅用压缩空气除尘（禁止擦拭）
电气接口：用压缩空气吹除灰尘，未使用接口盖保护帽 / 终端器
定期更换零件
零件名称 建议更换周期 备注
冷却风扇 40000 小时 确保通风，避免内部过热
锂电池 3 年 仪器断电状态下也会消耗
ATTN 模块快门 150000 次 适用于 AQ2200-311/311A/312/331/332
LCD 背光 30000 小时（默认亮度 5） 亮度降至一半时需更换
校准要求
常规模块：建议每年校准 1 次
AQ2200-111（DFB-LD）：因半导体特性，每 6 个月校准 1 次
校准方式：联系横河经销商，可同时进行参数调整
6.2 故障排查
常见问题与解决
问题现象 可能原因 解决措施
仪器无法开机 电源线未接好、电压不匹配 检查电源线连接，确认电压在 90-264VAC
激光无输出 激光锁定、互锁插头未接 连接互锁插头，按流程解锁（密码 1234）
PPG-ED 无法同步 线缆未接好、PPG 与 ED 参数不匹配 检查线缆，确认 PPG 与 ED 的 Pattern、PRBS 长度一致
OE 显示 LOS 报警 光纤未接、输入功率过低 检查光纤连接，增加光放大器提升功率
关键错误代码
错误代码 描述 解决措施
1014 帧控制器与模块固件版本不匹配 更新固件至最新版本（联系经销商获取）
1100 激光输出锁定 连接互锁插头，解锁激光输出
1266 输入功率超最大限值 降低输入功率至规定范围（参考模块参数）
故障联系准备：需提供仪器型号、序列号、固件版本、故障发生时的操作步骤与屏幕显示
固件更新
7.1 帧控制器固件更新
准备工作
下载最新固件，重命名为 “aq221xlz.bin”，放入 USB 根目录
断开所有外部设备，仅保留 USB（直接连接，不通过 Hub）
更新步骤
关闭帧控制器电源，插入 USB
按住前面板顶部软键，同时按 POWER 开关开机
屏幕显示更新进度，完成后提示 “Flash Update Complete”，仪器自动重启
重启后移除 USB，按 SYSTEM→Soft Version View 确认版本
7.2 模块固件更新
准备工作
下载模块最新固件，放入 USB 的 “module” 文件夹（不改名）
将 USB 插入帧控制器前面板 USB Type A 口
更新步骤
按 SYSTEM 键→移动光标至 “Module Update”→按 ENTER
用箭头键选择需更新的模块（勾选框变黑）→按 “Update Exec” 软键
显示更新状态（Executing/Complete/Failed），完成后提示 “Please Restart System”
重启帧控制器，确认模块版本更新成功
