YOKOGAWA AQ6360 光学频谱分析仪
时间: 2025-11-06浏览次数：
YOKOGAWA AQ6360 光学频谱分析仪
YOKOGAWA AQ6360 光学频谱分析仪
概述
横河（YOKOGAWA）AQ6360 光学频谱分析仪的《入门指南》（7th Edition，文档编号 IM AQ6360-02EN），核心介绍了仪器的核心功能（对 LD、LED 光源、光放大器等设备的光学特性进行高速测量）、使用前准备（包装内容检查、仪器安装、电源连接与开关机流程）、基础操作（触摸屏 / 鼠标 / 键盘操作、菜单与参数设置）、维护要点（固件更新、波长 / 电平精度校准、日常清洁与部件更换），以及关键规格（波长范围 1200-1650nm、最大输入功率 + 20dBm 等），同时强调了安全注意事项（如避免直视红外光、正确接地防触电），并提供了用户注册、技术支持联系方式及相关手册的获取方式。
使用前准备
1. 包装内容检查
开箱后需确认主机、标准附件及可选附件齐全，标准附件如下表（可选附件需单独购买）：
类别 部件名称 型号 / 部件号 数量 关键说明
主机 AQ6360 主机 - 1 确认背面铭牌型号与订单一致，记录仪器编号（联系经销商时需提供）
标准附件 - 电源 电源 cord A1006WD（UL/CSA） 1 需匹配使用地区标准，如中国用 A1064WD、欧洲用 A1009WD；后缀 - Y 无电源 cord
标准附件 - 其他 橡胶脚垫 A9088ZM 2 1 张 A9088ZM 包含 2 个脚垫，用于固定仪器防止滑动
标准附件 - 手册 入门指南 IM AQ6360-02EN 1 必看基础文档
可选附件 - 连接器 AQ9447 连接器适配器（FC） AQ9447-FC - 用于光学输入接口，另有 SC 型号（AQ9447-SC）
可选附件 - 连接器 AQ9441 连接器适配器（FC） AQ9441-FC - 用于校准光源输出接口，另有 SC 型号（AQ9441-SC）
2. 仪器安装要求
安装环境：仅室内使用，避免阳光直射、易燃易爆环境、高振动 / 高粉尘区域
放置要求：水平稳定台面，防倾斜；通风间隙≥200mm（侧面 / 背面通风孔），防止内部过热
防冲击：避免跌落（≥2cm 跌落可能损坏内部单色仪），运输时使用原厂级缓冲包装
机架安装：需单独购买机架套件（如 EIA 标准 751535-E4、JIS 标准 751535-J4），安装时底部需支撑且不遮挡通风孔
3. 电源连接与开关机
电源规格：额定电压 100-240V AC，频率 50/60Hz，最大功耗≈100VA；允许电压范围 90-264V AC，频率 48-63Hz
开关机流程：
关机状态下连接电源 cord（需接地，使用三孔插座）；
打开背面MAIN POWER 开关，正面 POWER 灯呈橙色；

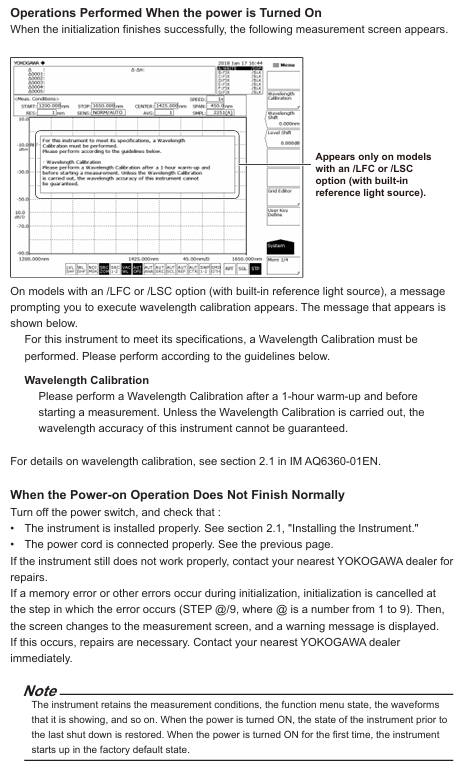

等待几秒后按正面POWER 开关，灯变绿色，仪器启动初始化（显示 STEP 1/9 至 STEP 9/9）；
关机需先按正面 POWER 开关，确认弹窗后点击 “Yes”，待 POWER 灯变橙色后关闭 MAIN POWER 开关。
基础操作
1. 控制方式

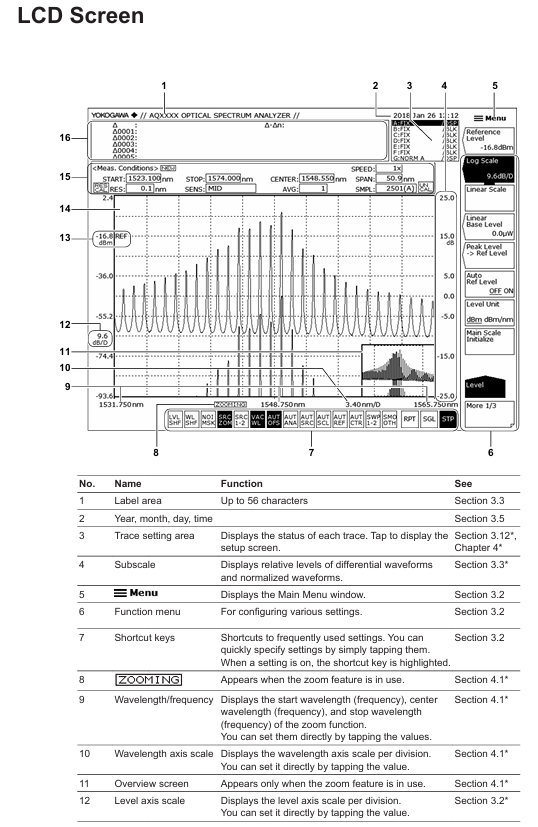

触摸屏操作：
点击（选择菜单 / 输入参数）、拖拽（移动波形 /marker）、捏合缩放（放大 / 缩小波形）；
波形操作时会弹出 “操作工具窗口”，支持恢复初始状态、峰值对齐等功能。
鼠标 / 键盘操作：
鼠标：左键点击 = 触摸屏点击，右键点击波形区弹出菜单，拖拽可缩放波形；
外部键盘：支持快捷键操作（如 [SHIFT]+[F1] 启动扫描、[ALT]+[F6] 进入系统设置），具体映射见文档 3-15 页表格。
2. 核心操作流程
菜单操作：点击屏幕右上角 “三 Menu” 打开 Main Menu 窗口，选择功能（如 SWEEP/SETUP/MARKER），通过 “More” 切换子菜单，点击对应项执行操作。
参数输入：
数值输入：点击参数值弹出 “参数输入窗口”，通过数字键盘输入或箭头键调整（COARSE/FINE 切换步长）；
字符串输入：输入标签 / 文件名时弹出屏幕键盘，支持光标移动、字符插入 / 删除。
DUT 连接：
清洁光学连接器端面（使用 NTT-AT 专用清洁剂，按压旋转擦拭）；
连接光学纤维至仪器 “OPTICAL INPUT” 接口，通过 Main Menu→SETUP→Fiber Connector 设置 “NORM”（普通 PC）或 “ANGLED”（APC）。
维护与校准
1. 固件更新
更新目的：提升仪器功能与可用性，需从横河官网下载最新固件；
更新方式：
USB 更新：在 USB 根目录创建 “UPDATE” 文件夹，放入.upd 固件文件，通过 System→Version→Update (USB) 执行；
网络更新：通过以太网连接 PC，将固件复制到仪器内部 UPDATE 目录，通过 Update (NETWORK) 执行；
注意事项：更新时不可断电，更新后仪器自动重启，设置数据会初始化（需提前备份）。
2. 精度校准
波长校准：
适用场景：开机 1 小时预热后、测量前，确保波长精度（±0.02nm@1520-1580nm）；
工具：使用内置参考光源（/LFC/LSC 选项）或已知波长精度的气体激光器；
异常处理：误差＞±5nm 时需联系经销商调整。
电平校准：
工具：1310/1550nm 光源、光功率计；
流程：连接光源至仪器，测量峰值电平，再将光源连接光功率计，确认两者差值在 ±0.5dB 内（符合电平精度要求）。
3. 日常维护与部件更换
日常清洁：
外部：断电后用干布擦拭，禁用挥发性化学品；
光学接口：用酒精棉签清洁连接器端面，禁用压缩空气吹气（避免灰尘进入单色仪）。
部件更换周期：
部件名称 更换周期 关键说明
LCD 背光 ≈70000 小时 正常使用条件下的寿命参考值
冷却风扇 3 年 建议定期更换，防止过热
备份电池（锂电池） 5 年 用于保存设置数据，过期需更换
安全与合规
1. 安全警示
WARNING（致命 / 严重伤害风险）：
不可直视光学输出接口（内置参考光源持续输出红外光，可能致盲）；
必须接地使用，禁用无接地延长线；
不可在易燃易爆环境使用，不可自行拆卸仪器（内部有高压）。
CAUTION（轻微伤害 / 设备损坏风险）：
仪器为 Class A 工业设备，在居民区使用可能产生无线电干扰，需用户自行解决；
避免强光输入（可能损坏光学部件），连接 DUT 前需完成初始化。
2. 合规要求
环保合规：符合欧盟 WEEE 指令（不可混入 household waste 丢弃）、电池指令（锂电池需单独回收）；
激光合规：内置激光光源为 Class 1（符合 IEC 60825-1:2014、21 CFR 1040.10/11），波长 1.53μm，最大输出功率 0.04mW；
地区合规：台湾地区需查询电源 cord（A1100WD）限用物质信息（官网https://tmi.yokogawa.com/support/...）。
关键规格参数
AQ6360 核心规格如下表（限定型号需参考 IM AQ6360-51EN）：
规格类别 具体参数
适用光纤 SM（9.5/125μm）、GI（50/125μm、62.5/125μm）
波长范围 1200-1650nm
波长精度 ±0.02nm（1520-1580nm）、±0.04nm（1580-1620nm）、±0.10nm（1200-1650nm）
波长分辨率 0.1/0.2/0.5/1/2nm（设置选项），精度 ±5%
电平灵敏度 -80dBm（1300-1620nm，分辨率 0.1nm，HIGH2 档）
最大输入功率 +20dBm（单波长分辨率输入功率），最大安全输入功率 + 25dBm（总输入功率）
电平精度 ±0.5dB（1310/1550nm，输入 - 20dBm，MID/HIGH1/HIGH2 档）
动态范围 55dB（峰值 ±0.4nm）、40dB（峰值 ±0.2nm），分辨率 0.1nm
接口 GP-IB、以太网、USB（前后各 2 个）、SVGA 输出
显示 8.4 英寸彩色 LCD（触摸屏，分辨率 800×600 像素）
物理尺寸 426（W）×177（H）×459（D）mm（不含保护套 / 手柄）
重量 ≈15.5kg
工作环境 温度 5-35℃，湿度 20-80% RH（无冷凝）；性能保证温度 18-28℃
