AB 1771 安装I/O模块
时间: 2024-04-18浏览次数：
AB 1771 安装I/O模块方法
安装I/O模块

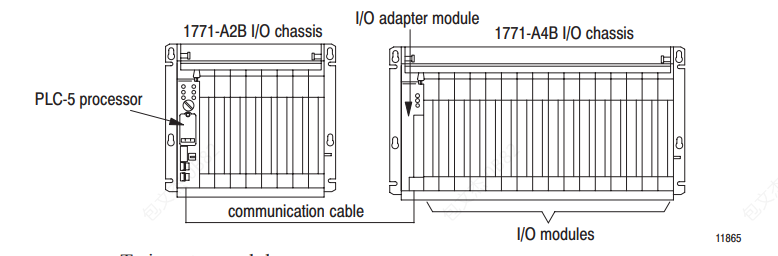

每个机箱最左边的插槽接受处理器模块或I/O适配器模块。机箱的其他槽位可接收通信模块、I/0模块和电源模块。
插入模块。

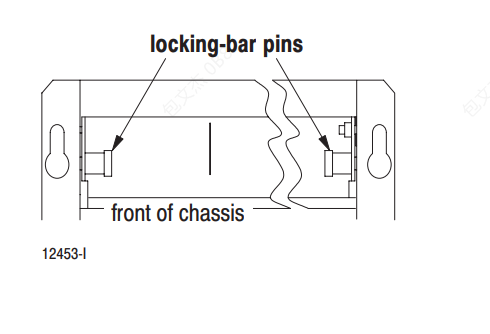

1. 拉动锁杆销，释放锁杆，将锁杆向上摆动。
2. 使用模块的安装数据/用户手册:

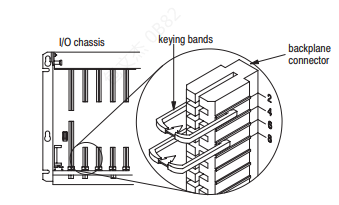

A.将背板连接器上的键带与模块上的键槽对应。防止在该槽位插入错误的模块。
注意
请注意以下注意事项
插入或取出钥匙:
·用手指插入或取出钥匙
·确保键的位置正确
错误的键控或使用工具可能会损坏背板连接器，并可能导致系统故障。
每个I/O模块在电路板后边缘的两个位置上开槽。这些槽是为了配合每个底盘提供的塑料钥匙。
B.安装模块。
3. 将机箱锁杆向下摆动以固定模块。确保锁销啮合。
4. 在I/O机箱锁定条上的刻痕线上应用I/O组标签，如下所示。在每个标签上记录
每个模块的I/O机架号、I/O组号和终端号。
