YOKOGAWA CW500 电能质量分析仪
时间: 2025-11-03浏览次数：
YOKOGAWA CW500 电能质量分析仪
YOKOGAWA CW500 电能质量分析仪
仪器定位与核心用途
CW500 是一款便携式电能质量分析仪，可精准测量电压、电流、功率、谐波、电能质量事件（骤升 / 骤降 / 中断、暂态过电压、冲击电流、闪变等），支持单相两线至三相四线等多种接线系统，广泛应用于工厂配电系统、新能源电站、数据中心等场景的电能质量评估与问题排查。
核心差异型号：分为带蓝牙功能（-B1，仅日本、美国、加拿大适用）和无蓝牙功能（-B0）两类，电源 cord 按地区标准配置（如 GB 标准、VDE 标准等），需根据使用地域选择对应型号。
开箱检查与配件说明
1. 包装内容确认
开箱后需核对仪器型号与后缀代码（如电源 cord 标准、蓝牙功能），确保与订单一致，核心配件如下表所示：
序号 配件名称 型号 / 规格 数量 说明
1 电压探头 98078 1 套 含红、白、蓝、黑 4 根（带鳄鱼夹），需按接线颜色匹配端子
2 电源 cord 按地区标准（如 - B 为 UL/CSA、-H 为 GB） 1 根 最大额定电压 250V（部分型号 125V），需匹配当地电网标准
3 USB 线 L3064AD 1 根 用于连接 PC 与仪器，支持数据传输与远程控制
4 电池 AA 碱性电池（LR6） 6 节 备用供电，满电续航约 3 小时（背光关闭时）
5 SD 存储卡 97060（2GB） 1 张 用于保存测量数据，支持 FAT16 格式
6 便携箱 93046 1 个 保护仪器免受冲击与粉尘影响
7 输入端子板 - 1 块 按接线颜色选择（6 种类型），粘贴于仪器顶部端子区
8 ID 标记 8 色（红 / 蓝 / 黄等） 各 4 个 粘贴于探头两端，与端子颜色对应，避免接线错误
9 CD - 1 张 含应用软件、电子手册（PDF）
10 手册 IM CW500-02EN 等 1 套 含快速入门指南、安装手册、安全手册
2. 可选配件（单独购买）
主要包括不同量程的电流钳形探头（2A~3000A，如 96060 为 2A、96066 为 3000A）、电源适配器（98031，CW500 专用）、香蕉头 - DIN 适配器线缆（99073）等，需根据测量电流范围选择适配探头。
安全规范与操作限制
1. 安全符号与警示
WARNING：涉及致命 / 严重伤害风险，如禁止在爆炸环境使用、禁止擅自拆解仪器、更换电池前需断电并移除探头。
CAUTION：涉及轻微伤害或设备损坏风险，如避免探头金属端短路、长时间超出量程测量、潮湿环境使用。
防护等级：双重绝缘设计，测量类别符合 IEC61010 标准，不同类别电压限制如下：
CAT IV：300VAC（适用于电源进线端）
CAT III：600VAC（适用于配电盘、断路器）
CAT II：1000VAC（适用于家用电器、便携式工具）
2. 操作环境限制
环境条件：工作温度 0~45℃，相对湿度≤85%（无冷凝）；存储温度 - 20~60℃，海拔≤2000m，室内使用。
电磁兼容：Class A 工业设备，在居民区使用可能产生无线电干扰，需用户自行解决干扰问题；符合 EN 61326-1、EN 55011 Class A 等标准。

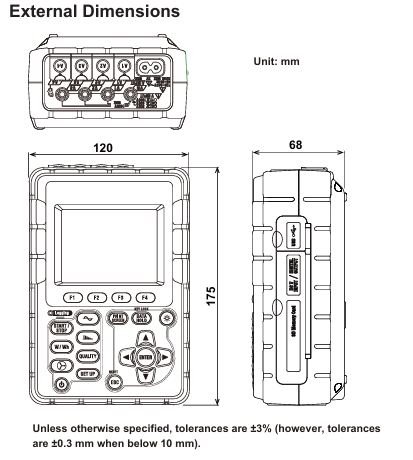

仪器结构与功能布局
1. 核心部件名称与功能
（1）前面板
部件 功能说明
显示屏 3.5 英寸彩色 TFT LCD（320×240 像素），显示测量数据、波形、矢量图等
功能键（F1~F4） 执行屏幕底部菜单选项，如 “Zoom”“Trend”“Customize”
PRINT SCREEN 键 将当前屏幕保存为 BMP 文件至 SD 卡
DATA HOLD/KEY LOCK 键 长按 2 秒锁定所有按键，再次长按解锁；短按保持显示（测量继续）
电源键 长按开机 / 关机，开机后显示上次关机时的界面
LCD 键 切换背光开关、调节对比度与亮度
START/STOP 键 启动 / 停止数据记录，状态 LED 绿灯常亮表示记录中，绿灯闪烁表示待机
（2）顶部端子区
电压输入端子：VN（中性线）、V1/V2/V3（相线），支持单相至三相接线。
电流输入端子：A1/A2/A3/A4，连接钳形探头，未使用的电流端子仅可测量有效值与谐波。
电源接口：连接专用电源 cord，支持 100~240VAC 宽电压输入。

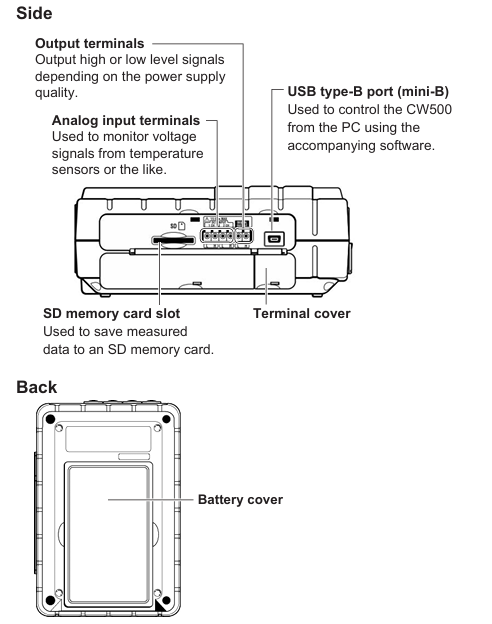

（3）侧面与背部
侧面：SD 卡插槽（支持 2GB SD 卡）、USB Type-B 接口（连接 PC）、模拟输入端子（2 通道，±11VDC，监测温度传感器等信号）、数字输出端子（开路集电极，电源质量事件触发时输出低电平）。
背部：电池盖（6 节 AA 电池）、仪器序列号标签（联系经销商时需提供）。
2. 探头与接线标识
电压探头：带安全屏障（避免手指跨越），鳄鱼夹端连接被测线路，另一端连接仪器电压端子，需按 ID 标记颜色匹配（如红色接 V1、蓝色接 VN）。
钳形探头：箭头方向需与电流流向一致（否则有功功率极性反转），支持 2A~3000A 量程，连接时需对准仪器电流端子箭头标识。
基础操作流程
1. 供电方式设置
（1）电池供电
确认仪器断电，用一字螺丝刀打开背部电池盖，按极性插入 6 节 AA 碱性电池（或镍氢充电电池）。
关闭电池盖并拧紧螺丝，开机后屏幕顶部显示电池图标，4 格表示满电，1 格表示低电量（需及时更换）。
注意：镍氢电池需用专用充电器充电，仪器不支持充电功能；长期不用需取出电池，避免漏液损坏仪器。
（2）AC 供电
确认仪器断电，将电源 cord 一端连接仪器顶部电源接口，另一端插入符合当地标准的插座（100~240VAC，50/60Hz）。
开机后屏幕顶部显示 AC 电源图标，最大功耗约 7VA。
2. 测量前准备
（1）粘贴端子板与 ID 标记
从配件中选择与接线颜色匹配的输入端子板（如 TYPE 1：VN = 蓝、V1 = 红、V2 = 绿），清洁仪器顶部端子区后粘贴。
将 ID 标记粘贴于探头两端，确保与端子颜色一致（如红色探头接 V1 端子），避免接线错误。
（2）SD 卡安装
打开侧面 SD 卡插槽盖，正面朝上插入 SD 卡（听到 “咔嗒” 声表示安装到位），关闭插槽盖。
新 SD 卡需在仪器上格式化（通过 SETUP 菜单），PC 格式化可能导致无法正常记录；移除 SD 卡前需停止记录，避免数据损坏。
3. 接线与测量启动
以 “三相四线（3P4W）” 接线为例，流程如下：
断电确认：确保被测线路断电，移除仪器电源与探头。
电压接线：将电压探头鳄鱼夹分别连接 VN（中性线）、V1/V2/V3（相线），探头另一端对应插入仪器 VN、V1/V2/V3 端子。
电流接线：将钳形探头夹在 V1/V2/V3 相线外侧（箭头朝电流流向），探头插头对应插入 A1/A2/A3 端子。
开机与设置：长按电源键开机，按 SETUP 键进入 “Basic Setup”，选择接线系统为 “3P4W”，确认电压量程（默认 600V）、电流钳型号（如 96064 为 500A）。
启动记录：按 START 键，状态 LED 绿灯常亮，屏幕显示 “REC”，开始记录测量数据；按 STOP 键停止记录，数据自动保存至 SD 卡。
4. 数据显示与操作
（1）关键功能键操作
W/Wh 键：切换显示瞬时值（电压、电流、功率）、积分值（电能 Wh、varh）、需量值（DEM Target/Guess/Max）。
Vector 键：显示电压 / 电流矢量图，检查接线相位是否正确（如三相电压相位差应为 120°）。
Waveform 键：显示电压 / 电流实时波形，通过方向键切换通道，按 F2 键调节时间刻度（如 5ms/div）。
Harmonic 键：显示谐波分析结果（1~50 次谐波），包括 THD（总谐波畸变率）、各次谐波电压 / 电流百分比。
QUALITY 键：显示电能质量事件记录，如骤升（默认 110% 额定电压）、骤降（默认 90% 额定电压）、中断（默认 10% 额定电压）的发生时间与数值。
核心功能与技术参数
1. 测量功能与范围
测量参数 量程 / 范围 精度（典型值）
电压（RMS） 600.0V/1000V ±0.2% 读数 ±0.2% 量程（正弦波，40~70Hz）
电流（RMS） 2A~3000A（取决于钳形探头） ±0.2% 读数 ±0.2% 量程 + 探头精度
有功功率 2000W~3000kW ±0.3% 读数 ±0.2% 量程（功率因数 = 1，正弦波）
频率 10.00~99.99Hz ±2dgt（40~70Hz，V1 量程 10%~110%）
谐波（1~50 次） THD 0.0%~100.0% 符合 IEC61000-4-30，Class 3 精度
闪变 Pst（短期）、Plt（长期） 符合 IEC61000-4-15，±10% 读数
2. 数据记录与存储
记录间隔：1s~30min 可调，支持手动 / 连续 / 定时记录模式。
存储介质：内置 4MB 闪存（无 SD 卡时使用）、2GB SD 卡（默认配件），CSV 格式保存，支持 PC 后续分析。
事件记录：自动记录骤升、骤降、中断、暂态过电压、冲击电流等事件，触发阈值可自定义（如骤升阈值 110% 额定电压）。
常见问题与维护
1. 故障排查
故障现象 可能原因 解决方法
开机无反应 电池没电或安装反接、电源 cord 接触不良 更换电池并确认极性、检查电源 cord 连接
无测量数据 探头未接好、接线错误、量程设置不当 重新连接探头、核对端子颜色与接线图、确认量程覆盖被测值
SD 卡无法读取 未格式化、卡损坏、接触不良 在仪器上格式化 SD 卡（SETUP→Save→Format）、更换 SD 卡
记录中途停止 SD 卡满、电池没电 删除无用数据或更换 SD 卡、连接 AC 电源或更换电池
2. 日常维护
校准周期：建议每年校准一次，可联系横河授权服务中心或参考官网 “用户校准手册” 自行校准（需标准校准源）。
探头维护：定期检查探头绝缘层是否破损，金属端是否氧化；电压探头鳄鱼夹需清洁，确保接触良好。
仪器清洁：用干燥软布擦拭外壳，避免使用酒精、汽油等腐蚀性溶剂；端子区若有粉尘，可用压缩空气吹净。
