YOKOGAWA AQ7420高分辨率反射计
YOKOGAWA AQ7420高分辨率反射计
仪器定位与核心用途
AQ7420 是基于时域光学相干断层扫描（TD-OCT）原理（内置迈克尔逊干涉仪）的高分辨率反射仪，核心功能是通过与控制 PC 的 USB 连接，实现对光器件的三类关键参数测量：
光学回波损耗（RL）：测量光纤连接器、内部划痕、器件连接点的回波损耗，定位反射点位置（精度最高 1μm）与强度。
烧毁检测（Burnout Detection）：扫描全测量范围内的回波损耗分布，识别光纤断裂、组件缺陷等异常反射峰。
光学插入损耗（IL）：测量光信号通过被测器件（DUT）后的功率衰减，评估器件传输性能。
仪器需配合专用 PC 应用使用，支持本地操作与 TCP/IP 远程控制，测量结果可自动判级、保存与打印，满足自动化测试需求。
PC 应用安装与环境要求
1. 硬件与系统要求
安装前需确认控制 PC 满足以下条件，否则可能导致软件运行异常或通信失败：
项目 要求 说明
操作系统 Windows 10（32/64 位）、Windows 11 不支持 Windows XP/Vista/7/8 及平板模式
硬件配置 至少 10MB 空闲硬盘空间、USB 接口 空闲空间用于软件安装与数据存储，USB 用于仪器通信
显示分辨率 1024×768 像素及以上，256 色及以上 确保操作界面完整显示，波形图清晰
驱动依赖 NI-VISA 16.0 及以上版本 仪器与 PC 通信需 VISA 驱动，未安装时需先从产品 CD 安装
2. 安装与卸载流程
（1）软件安装步骤
前置准备：关闭已安装的 AQ7420 系列软件（若有），以管理员权限登录 Windows。
启动安装：插入产品 CD，运行路径English\Application\ARB_EDIT\Setup.EXE（或通过 “开始菜单→运行” 输入路径）。
驱动安装：按提示完成 PC 应用安装后，自动弹出 FTDI CDM 驱动安装窗口，依次点击 “Extract→Next→I agree→Finish” 完成驱动部署。
启动验证：安装完成后，“开始菜单→YOKOGAWA” 下新增 “AQ7420Series_OLCR” 程序，桌面生成快捷图标，双击启动即可进入主界面。
（2）卸载流程（以 Windows 11 为例）
打开 “控制面板→应用→已安装的应用”，找到 “AQ7420Series_OLCR”。
点击程序右侧图标，选择 “卸载”，确认后完成卸载；若残留安装文件夹，可手动删除（需提前备份自建数据）。
（3）连接异常处理
启动软件时若提示 “Device Error”（设备连接失败），需检查：
USB 线缆是否稳固连接 AQ7420 与 PC。
VISA 驱动是否正常安装（可通过 NI MAX 工具验证）。
仪器电源是否开启，warm-up（预热）是否完成（建议预热 1 小时后执行参考测量）。
若无需连接仪器仅查看数据，可点击 “Viewer Mode” 进入视图模式。
核心功能与操作流程
1. 测量前准备
（1）仪器预热与参考测量
预热要求：开机后需开启 “重复模式”（Repeat Mode）运行 1 小时预热，避免温度漂移影响测量精度；预热后需执行参考测量校准系统。
参考测量类型：
Detection REF：RL 与烧毁检测的参考测量，需使用专用主电缆（Master Cord），将主电缆开路端作为测量起点（0mm），记录基准反射强度。
IL REF：插入损耗的参考测量，将主电缆直接连接至 AQ740023 传感器头光输入端口，记录基准光功率。
All REF：同时执行 Detection REF 与 IL REF，适用于需同时测量 RL / 烧毁检测与 IL 的场景。
（2）关键硬件连接
测量不同参数时需按规范连接线缆，核心组件包括主电缆（标准配件，可单独购买）、距离调节电缆、中继电缆、FC/APC 适配器及 AQ740023 传感器头，示例连接如下：
RL / 烧毁检测：AQ7420 测试端口→中继电缆→FC/APC 适配器→主电缆→被测器件（DUT），主电缆开路端需远离反光物体（至少 100mm）。
IL 测量：AQ7420 测试端口→中继电缆→FC/APC 适配器→主电缆→DUT→AQ740023 传感器头，确保连接器端面清洁（脏污会导致拼接损耗过大，提示 “Under Range”）。
2. 测量设置（Setup 窗口）
通过主界面 “Setup” 按钮打开设置窗口，配置测量条件、判级标准、数据保存与远程控制参数，核心设置项如下：
（1）通用设置
操作模式：支持三种组合模式 ——“IL, RL, Detection”（单次测量三类参数）、“Detection”（仅 RL 与烧毁检测）、“IL”（仅 IL）。
波长选择：主波长 1.31μm，子波长 1.55μm（需启用子波长时可同时测量双波长数据）。
起始位置（Start Position）：用于长距离调节电缆（可选配件），输入 “Loopback Image” 窗口显示的距离补偿值，修正测量起点偏移。
（2）测量条件
设置项 范围 / 选项 说明
测量距离（Span） 0~100mm 测量时间随距离增加而延长，默认 100mm
RL 测量范围 -14.7~-85dB / -50~-100dB 前者适用于强反射场景，后者适用于弱反射（如深损耗）
采样分辨率 High（1μm）/ Middle（4μm）/ Low（8μm） 分辨率越高，测量精度越高但耗时更长
平均次数（Detection） 1~16 次 烧毁检测的平均测量次数，次数越多噪声越低
折射率（Index） 1.0000~2.0000 按被测光纤折射率设置（如 SM 光纤 1.4674），影响距离测量准确性
稳定性模式（Stability Mode） ON/OFF 开启后自动修正环境温度变化导致的主电缆长度漂移（0mm 校正）
（3）判级条件（Analysis）
设置各参数的合格阈值，测量后自动对比判级（蓝色 “Pass”，红色 “Fail”）：
IL 阈值：0~40dB，支持设置显示分辨率（1/10~1/10000）。
RL 阈值：-120~-10dB，可限定判级范围（-10~110mm）。
烧毁检测阈值：-120~-10dB，超阈值的反射峰将在波形图标记并计数。
（4）数据保存设置
存储路径：指定数据保存目录，启用 “Auto Directory” 可按 “年 / 月 / 日” 自动创建子文件夹。
文件类型：波形数据支持 CSV（数值）、JPG/BMP（图像），测量数据（PS 格式）含判级结果、峰值位置与 RL 值，双波长数据合并保存。
自动保存：“File Save” 启用后按日保存数值数据；“Waveform Save” 支持 “仅 NG 自动保存”“全自动保存” 等模式，满足不同测试需求。
3. 测量操作流程
（1）参考测量（以 PC 抛光 DUT 为例）
RL / 烧毁检测参考（Detection REF）：
主界面 “目标连接器选择” 设为 “PC”，点击 “Detection REF”，按提示连接距离调节电缆、中继电缆、FC 适配器与 PC 抛光主电缆（开路端）。
点击 “OK” 执行参考测量，完成后自动关闭指令窗口，记录 0mm 起点的基准反射值。
IL 参考（IL REF）：
主界面点击 “IL REF”，将主电缆开路端连接至 AQ740023 传感器头光输入端口。
点击 “OK” 执行参考测量，记录基准光功率，用于后续 IL 计算（DUT 插入后的功率差）。
（2）DUT 测量
RL / 烧毁检测测量：
断开主电缆开路端，连接 DUT（确保连接器清洁无划痕），输入 DUT 序列号（可选，支持自动递增）。
点击主界面 “MEASURE” 按钮，仪器扫描测量范围内的回波损耗分布，完成后在 “测量结果显示区” 输出 RL 数值，波形图显示烧毁检测峰。
IL 测量：
主电缆与 AQ740023 之间串联 DUT，点击 “MEASURE”，仪器计算 DUT 的插入损耗（基准功率与实测功率差），结果实时显示（启用 “IL Realtime Mode” 可连续测量）。
4. 数据分析（Analysis 窗口）

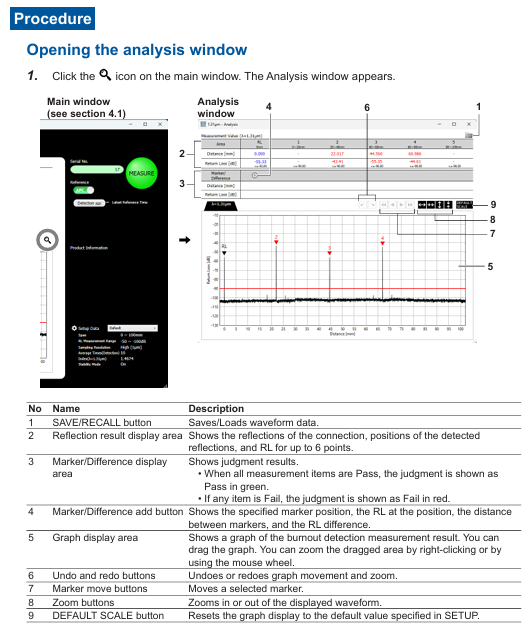

测量完成后点击主界面 “分析模式按钮” 进入分析窗口，支持波形细节查看与标记分析：
波形交互：鼠标拖拽平移波形，右键或滚轮缩放局部区域，“DEFAULT SCALE” 可恢复默认显示比例。
标记操作：
点击 “Marker Add” 按钮在波形上添加标记，查看标记位置的距离（mm）与 RL 值（dB）。
支持计算两个标记间的距离差与 RL 差（如 A-B 的距离差、RL 差值），辅助定位缺陷间距。
峰值识别：超判级阈值的反射峰自动标记，表格显示峰值位置、RL 值与判级结果，便于快速定位异常点。
5. 数据保存与打印
（1）数据保存
手动保存：分析窗口点击 “SAVE”，按设置路径保存波形数据（CSV/JPG/BMP），文件名含日期、时间与序列号（如 “PW20241115_103040_AAA1.csv”）。
自动保存：启用 “Waveform Save” 后，测量完成自动保存（仅 NG 模式下仅保存判级为 Fail 的数据，节省存储空间）。
（2）报告打印
主界面点击 “Report” 按钮，打开 Windows 打印设置窗口，选择打印机或 “PDF”（生成 PDF 文件）。
打印内容含仪器型号、测量时间、设置参数、IL/RL/Detection 结果、波形图及峰值数据，自动汇总为单页报告，便于测试归档。
远程控制
1. 远程控制准备
硬件连接：控制 PC 与远程服务器通过 LAN 连接，仪器与控制 PC 通过 USB 连接，确保网络端口（默认 8889）无防火墙拦截。
软件设置：PC 应用 “Setup 窗口→Remote Conditions” 启用 “Remote Setting”，设置端口号（与远程终端一致），启用 “Local Key Display” 可在远程连接时显示 “本地释放按钮”。
2. 登录与权限管理
登录命令：远程终端发送:LOGIn<wsp>ID,Password，默认管理员 ID / 密码为 “reflectometer/reflectometer”，登录成功后控制 PC 显示 “Remote” 标识。
权限分级：
管理员：可修改 ID / 密码（:IDWrite:ADMin<wsp>新ID,新密码）、创建用户（最多 5 个）。
用户：仅执行测量、查询结果等基础操作，无权限修改系统设置。
登出命令：发送:LOGOut断开远程连接，或点击控制 PC “Local Key” 强制切换本地控制。
3. 核心控制命令
远程控制基于 TCP/IP 协议，命令分 “程序消息”（控制）与 “查询消息”（读取），关键命令示例如下：
命令组 命令示例 功能
MAIN 组 :MAIN:MEASure 启动 / 停止测量
:MAIN:REF:ILREf 执行 IL 参考测量
:MAIN:RESUlt:JUDGe? 查询总判级结果（0=Fail，1=Pass）
SETUp 组 :SETUp:MODE<wsp>0 设置操作模式为 “IL, RL, Detection”
:SETUp:MEASure:STARt<wsp>20 设置测量起始位置 20mm
通用命令 *IDN? 查询仪器信息（厂商、型号、序列号、固件版本）
*RST 重置仪器设置，停止所有进程
命令支持缩写（如:SETUp可缩写为:SETU），不区分大小写，响应消息为 ASCII 格式，错误命令返回 “Invalid Command”。
注意事项与维护
1. 测量精度保障
环境控制：IL 测量需在恒温环境（温度波动 ±1℃以内）进行，避免空调直吹仪器与线缆；线缆需固定布局，减少振动导致的位置偏移。
线缆维护：主电缆、传感器头连接器需定期清洁（使用专用光纤清洁纸），端面划痕会导致测量误差，需及时更换。
波长影响：1.55μm 波长测量 SM 光纤（1.31μm 零色散）时受色散影响，远距离反射值偏低；DSF 光纤（1.55μm 零色散）无此问题，但 1.31μm 测量受色散影响。
2. 故障排查
错误现象 可能原因 解决方法
参考测量提示 “Under Range” 连接器端面脏污 / 划痕、适配器耦合不良 清洁端面（参考手册 2.5 节）、检查适配器安装，更换损坏线缆
波形噪声过大 DUT 总反射光过强、测量范围设置不当 终端匹配 DUT 一端降低噪声，切换 RL 测量范围至 “-50~-100dB”
远程连接失败 端口号不匹配、防火墙拦截、VISA 驱动异常 确认端口一致，关闭防火墙，重新安装 NI-VISA 驱动
3. 软件维护
版本检查：通过 “Help→About” 查看 PC 应用版本（如 Ver.1.1.0），官网可下载更新补丁。
开源软件说明：安装目录下 “OLCR_Attribution.txt” 含开源软件许可信息，需遵循对应条款使用。
