Siemens 6AG1204-2BB10-4AA3 以太网交换机
Siemens 6AG1204-2BB10-4AA3 以太网交换机
产品基础信息
产品型号：6AG1204-2BB10-4AA3
所属系列：西门子 SIPLUS NET SCALANCE X 系列，全称为 SIPLUS SCALANCE X204-2，基于 6GK5204-2BB10-2AA3 设计，专为中等应力环境打造，文档版本日期为 2017 年 4 月 13 日，最后修改于 2017 年 4 月 5 日，内容可能随产品迭代调整。
核心定位：管理型工业以太网交换机，支持 PROFINET-IO 设备功能，集成冗余管理器，适用于对稳定性、冗余性有要求的工业通信场景，附带电子手册（CD 形式），C 型插头为可选配件。
核心硬件与电气规格
（一）接口配置
接口类型 数量与规格
以太网电口 4 个 10/100Mbit/s RJ45 端口，用于连接网络组件或终端设备
以太网光口 2 个 100Mbit/s 多模 BFOC 光口，支持光信号传输，适配多模光纤
信号触点接口 1 个 2 极端子块，用于外部信号反馈
电源接口 1 个 4 极端子块（主电源）+1 个冗余电源接口，支持冗余供电，提升系统可靠性
存储扩展 支持 C-PLUG 可移动存储，用于配置备份、固件更新等

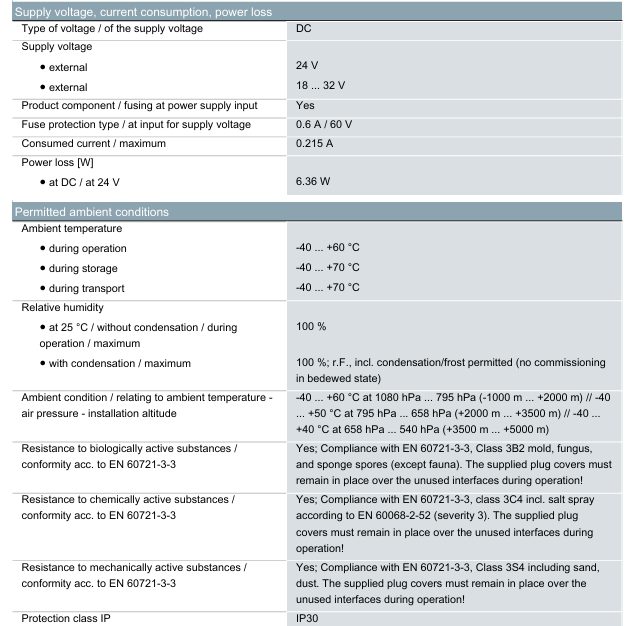

（二）电源与功耗
参数类别 具体规格
供电类型 直流（DC）供电
供电范围 正常 24V，允许范围 18-32V
输入保护 内置熔断器，规格 0.6A/60V，防止过流损坏设备
电流与功耗 最大消耗电流 0.215A，24V DC 下典型功耗 6.36W
信号触点电气参数 额定工作电压 24V DC，最大工作电流 0.1A
（三）机械与防护
参数类别 具体规格
尺寸 宽度 60mm、高度 125mm、深度 124mm，紧凑型设计，节省安装空间
重量 净重 0.78kg，轻量化便于安装
安装方式 支持 35mm DIN 导轨安装、墙面安装、S7-300 导轨安装，适配多种工业现场布局
防护等级 IP30，可防止固体异物侵入（直径＞2.5mm），适合安装在控制柜内
环境适应性
（一）温度与湿度
环境条件 范围要求
工作温度 -40°C 至 + 60°C，适应高低温工业环境
存储 / 运输温度 -40°C 至 + 70°C，满足恶劣运输与存储需求
相对湿度 25°C 下无冷凝时最大 100%，允许冷凝 / 结霜（结露状态下不可调试）
（二）特殊环境耐受
气压与海拔：
- 1080hPa-795hPa（海拔 - 1000m 至 + 2000m）：工作温度 - 40°C 至 + 60°C
- 795hPa-658hPa（海拔 + 2000m 至 + 3500m）：工作温度 - 40°C 至 + 50°C
- 658hPa-540hPa（海拔 + 3500m 至 + 5000m）：工作温度 - 40°C 至 + 40°C
生物 / 化学 / 机械耐受：符合 EN 60721-3-3 标准，
- 生物活性物质：3B2 级（耐受霉菌、真菌、海绵孢子，不含动物类）
- 化学活性物质：3C4 级（含 EN 60068-2-52 盐雾测试，等级 3）
- 机械活性物质：3S4 级（耐受沙尘），未使用接口需加盖防尘盖
（三）危险区域合规
符合 EN 60079-0:2006、EN 60079-15:2005 标准，认证等级 II 3 G Ex nA II T4 KEMA 07 ATEX 0145X，可用于相应等级的危险区域。

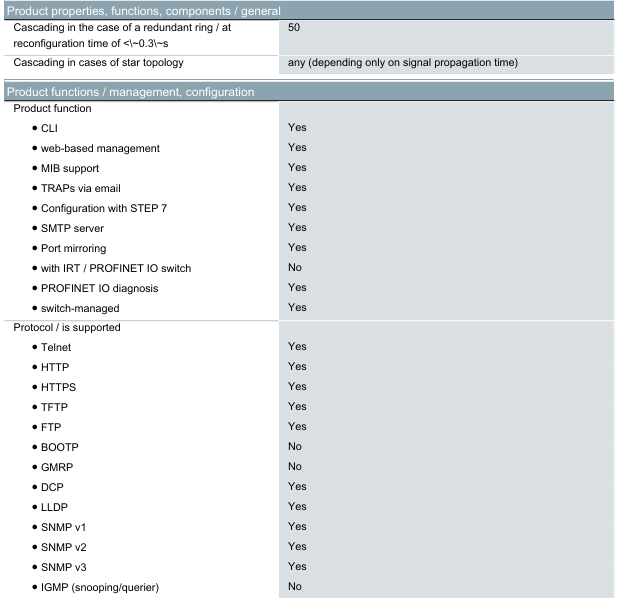

功能特性
（一）网络管理与配置
功能类别 具体能力
管理方式 支持 CLI（命令行界面）、基于 Web 的管理、MIB 支持、STEP 7 配置，多种方式适配不同用户习惯
告警与日志 支持通过电子邮件发送 TRAP 告警，便于远程监控；支持端口诊断、数据包大小 / 类型统计、错误统计，辅助故障定位
协议支持 - 基础协议：Telnet、HTTP、HTTPS、TFTP、FTP、DCP、LLDP
- SNMP 协议：v1/v2/v3，满足不同安全等级的网络管理需求
- 安全协议：SSH，保障远程管理通信安全
（二）冗余与拓扑
功能类别 具体能力
冗余协议 支持 MRP（介质冗余协议）、HRP（高速冗余协议），集成冗余管理器，不支持 HRP 备用冗余
冗余性能 冗余环级联时重构时间＜0.3s，快速恢复通信，减少故障影响
拓扑支持 星型拓扑可任意级联（仅受信号传播时间限制），适配复杂工业网络布局
（三）其他关键功能
DHCP 功能：支持 DHCP 客户端，可自动获取 IP 地址，简化网络配置。
时间同步：支持 SICLOCK、SNTP 协议，不支持 NTP，确保网络设备时间一致性。
PROFINET 功能：作为 PROFINET-IO 设备，支持 PROFINET IO 诊断，不支持 IRT（等时实时）功能。
端口功能：支持端口镜像，便于网络流量分析与故障排查。
认证与合规
（一）基础认证
CE 认证、KC 认证，符合 EN 61000-6-2（抗干扰）、EN 61000-6-4（干扰发射，A 级）电磁兼容标准。
（二）特殊场景认证
不支持铁路应用（EN 50155、EN 50124-1 标准），不支持海事船级社认证（ABS、BV、DNV 等），仅适用于常规工业与危险区域场景。
