ZYGO ZMI 7702 激光头
时间: 2025-09-19浏览次数：
ZYGO ZMI 7702 激光头
ZYGO ZMI 7702 激光头
基础产品信息
产品标识与分销：型号为 ZMI 7702 Laser Head（激光头），由 Zygo Corporation 研发，Lambda Photometrics Limited 负责英国及爱尔兰地区分销；文档编号 SS-0079 02/20，版权归属 2020 年 Zygo Corporation。
产品型号与核心配置
不同零件号（P/N）对应不同参数，具体如下表所示：
零件号（P/N） 输出功率 光束直径 安装方式（MOUNT）
8070-0102-31、8070-0102-32 >400 µW 6 mm 3 mm Narrow（窄款）
8070-0102-33、8070-0102-34 >400 µW 6 mm 3 mm Wide（宽款）
8070-0102-35、8070-0102-36 >525 µW 6 mm 3 mm Narrow（窄款）
关键技术参数
（一）物理特性

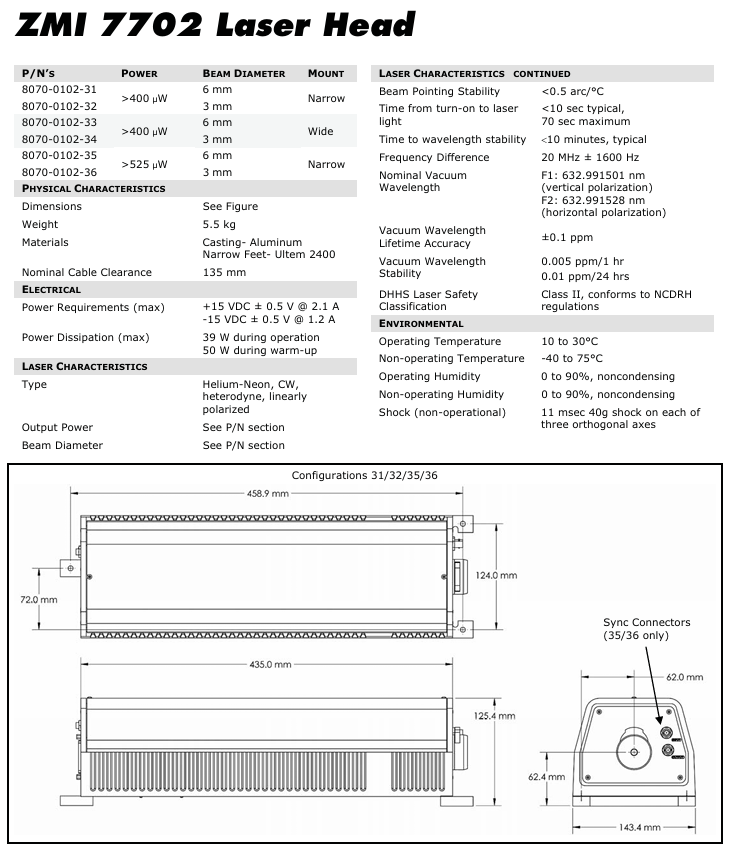

尺寸与重量：重量为 5.5 kg，具体外形尺寸需参考文档中的图示（Dimensions: See Figure），不同配置（31/32/35/36 与 33/34）对应不同尺寸数据，例如配置 31/32/35/36 的部分尺寸为 458.9 mm、124.0 mm 等，配置 33/34 的部分尺寸为 360.0 mm、84.0 mm 等。
材质与线缆间隙：铸件材质为铝合金（Aluminum），窄款支撑脚材质为 Ultem 2400；标称线缆间隙为 135 mm。
（二）电气参数
电源要求（最大值）：+15 VDC（允许 ±0.5 V 波动，电流 2.1 A）、-15 VDC（允许 ±0.5 V 波动，电流 1.2 A）。
功耗（最大值）：工作期间 39 W，预热期间 50 W。
（三）激光特性
激光类型：氦氖（Helium-Neon）激光，连续波（CW），外差式（heterodyne），线偏振（linearly polarized）。
关键性能指标：
光束指向稳定性：<0.5 arc/°C。
开机至出光时间：典型值 < 10 秒，最大值 70 秒。
波长稳定时间：典型值 10 分钟。
频率差：20 MHz ± 1600 Hz。
真空波长（垂直偏振 F1）：632.991501 nm；真空波长（水平偏振 F2）：632.991528 nm。
真空波长寿命精度：±0.1 ppm；真空波长稳定性：0.005 ppm/1 小时、0.01 ppm/24 小时。
安全等级：DHHS 激光安全分类为 II 类，符合 NCDRH 法规。
（四）环境参数
环境条件 工作状态 非工作状态
温度 10 至 30°C -40 至 75°C
湿度 0 至 90%，非冷凝 0 至 90%，非冷凝
冲击 - 11 毫秒内 40g 冲击，作用于三个正交轴
此外，仅配置 35/36 的产品带有同步连接器（Sync Connectors）。
安装注意事项
一、工业设备安装的重要性
在现代工业生产中，各种设备和机器广泛应用于制造业、能源工业、化学工业等各个领域。工业设备的安装直接关系到生产效率和产品质量。良好设备的正确安装和调试可以保证生产线的稳定运行，提高生产效率和产品质量，降低维护成本，确保员工安全。
二、工业设备安装步骤
1.准备：在安装工业设备之前，有必要进行充分的准备工作。这包括安装、清洁和准备安装现场所需的工具和设备，以及制定安装计划和时间表。
2.确定安装位置：根据设备的要求和生产线的布局确定设备的安装位置。在确定位置时，需要考虑设备的重量和尺寸，以及设备与周围环境的协调。
3.安装设备：按照安装说明组装和安装设备。确保设备安全准确地连接，同时保护设备的外观和内部组件。
4.连接电源和管道：对于需要电源和电源的设备，正确连接电源和管线。电源和管道的连接应符合安全标准，以避免触电和泄漏等危险。
5.设备调试：安装完成后，您需要对设备进行调试，以确保设备能够正常运行。它包括检查设备的功能和性能，调整设备的参数和设置，以及进行必要的测试和检查。
6.培训操作人员：设备安装后，有必要对操作人员进行培训，使其了解设备的操作方法和注意事项，提高员工的操作技能和安全意识。
三、工业设备安装注意事项
1.安全第一：安装工业设备时，安全是最重要的考虑因素。您必须严格按照安全规定操作，并佩戴必要的防护设备，以确保工作场所的安全。
2.严格遵守设备说明书：工业设备通常附有详细的安装说明书，您必须仔细阅读和理解说明书的内容，并按照说明书的要求进行安装操作。
3.注意装配顺序：安装设备时，遵循正确的装配顺序，确保设备的所有部件都正确装配，避免因装配顺序不正确而导致设备故障或安全事故。
