ABB NTST01 Time-Synch Link TU时间同步链路终端单元
时间: 2025-09-16浏览次数：

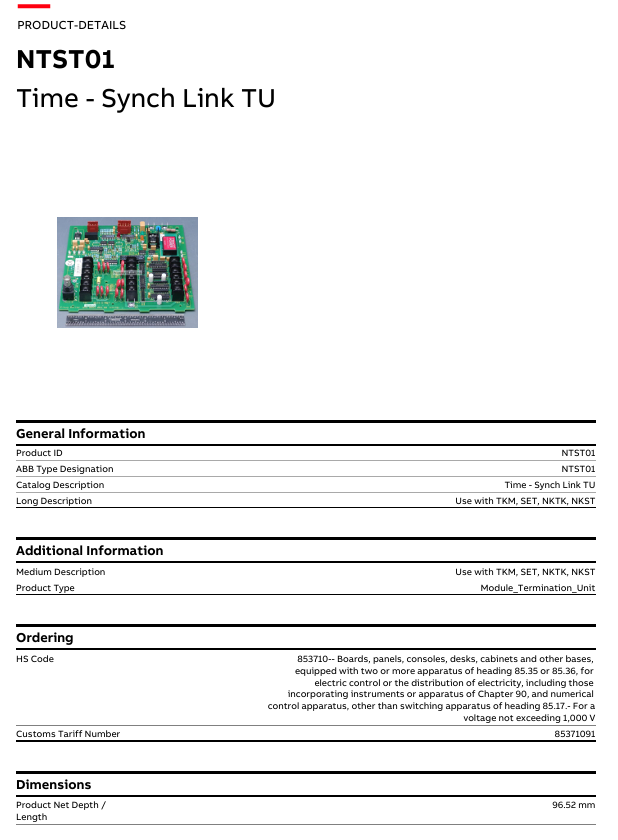

ABB NTST01 Time-Synch Link TU时间同步链路终端单元
ABB NTST01 Time-Synch Link TU时间同步链路终端单元
产品定位与核心标识
NTST01 是 ABB 推出的 Time-Synch Link TU（时间同步链路终端单元），属于工业控制系统中的终端模块类产品，核心功能是为特定控制系统组件提供时间同步链路的终端连接与信号处理，需与 TKM、SET、NKTK、NKST 等 ABB 配套设备协同使用，广泛适配 ABB Symphony Harmony INFI 90 等工业控制系统，典型应用于电力、化工、能源等对时间同步精度有要求的过程控制场景。
核心产品信息
1. 基础标识与分类
类别 具体参数
产品型号 NTST01（ABB 官方型号标识，唯一对应时间同步链路终端单元功能）
产品类型 Module_Termination_Unit（终端单元模块，用于信号终端连接与转接）
产品描述 英文全称为 “Time - Synch Link TU”，中文译为 “时间同步链路终端单元”，明确其时间同步相关的终端功能定位
适用系统 归属 ABB 控制系统产品体系，具体归类为 “Control System Products> Control & Communication > S+ HR > S+ HR - Termination Units”，同时适配 “Symphony Harmony INFI 90” 系统的 I/O 模块（如 IMASI23 模拟从站输入模块），支持预制电缆连接
2. 物理规格与重量
尺寸参数：
深度（Length）：96.52 mm；
高度（Height）：238.76 mm；
宽度（Width）：220.98 mm；
整体为紧凑型设计，适配工业控制柜内的标准安装空间，可与其他 INFI 90 系列模块协同布局。
重量：产品净重标注为 0 kg（实际应为轻量化设计，具体精确重量需以实物或更详细规格为准，推测约数百克，降低控制柜承重压力）。
合规与环保信息
1. 海关与关税编码
HS 编码：85371091，对应商品类别为 “电压不超过 1000V 的电气控制或配电用板、面板、控制台等，配备至少两种 85.35 或 85.36 类设备，含仪表或数控装置（不含 85.17 类交换设备）”，明确其工业电气控制配件的属性，便于进出口报关与关税核算。
海关关税号：与 HS 编码关联，遵循对应国家 / 地区的工业电气产品关税政策。
2. 环保分类
WEEE 类别：5 类 “Small Equipment（小型设备）”，定义为 “无外部尺寸超过 50cm 的设备”，符合欧盟《废弃电子电气设备指令》（WEEE）的分类要求，便于后期设备废弃后的合规回收处理。
电池数量：0 个，即产品不含内置电池，无需担心电池老化更换或环保处理问题，降低维护成本与环境影响。
适配与应用场景
1. 配套设备要求
产品需与 ABB 特定型号设备配合使用，文档明确标注 “Use with TKM, SET, NKTK, NKST”，推测这些设备为时间同步信号的发送端、中继端或其他相关控制模块，NTST01 作为终端单元，负责完成这些设备与系统 I/O 模块（如 IMASI23）之间的时间同步链路物理连接与信号适配。
2. 典型应用场景
目标系统：主要适配 ABB Symphony Harmony INFI 90 分布式控制系统，该系统广泛应用于大型过程工业（如火力发电厂、石油化工厂）；
核心作用：在系统中承担时间同步信号的终端转接任务，确保 IMASI23 等模拟量输入模块能接收精准的时间同步信号，进而保障过程数据采集（如 SOE 事件序列记录）的时间戳准确性，为故障追溯、过程分析提供可靠的时间基准；
安装场景：需安装在工业控制柜内，通过预制电缆与其他模块连接，适配工业现场的粉尘、振动等恶劣环境（具体环境适应性参数如温度、防护等级需参考补充文档，本手册未明确提及）。
