Eaton XV-440-10TVB-1-20 人机界面（HMI）
时间: 2025-09-15浏览次数：
Eaton XV-440-10TVB-1-20 人机界面（HMI）
Eaton XV-440-10TVB-1-20 人机界面（HMI）

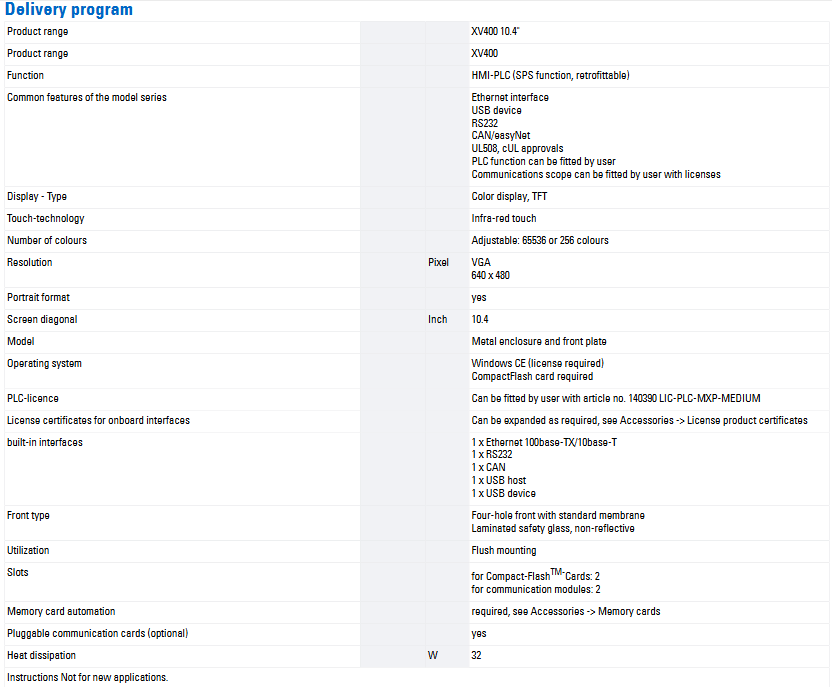

产品核心定位与基本信息
Eaton XV-440-10TVB-1-20（目录号 139906）是伊顿（Eaton）XV400 系列中的10.4 英寸集成 PLC 功能的人机界面（HMI-PLC），核心定位为工业自动化场景中的 “操作控制 + 数据交互” 终端。它兼具可视化监控与逻辑控制能力，可直接与现场设备（如传感器、驱动器、PLC）通信，实现设备状态显示、参数设置、故障报警及简易逻辑控制，适用于制造业生产线、机械设备控制、过程自动化等场景。
该产品需注意 **“非新应用推荐”** 标注，更适合现有系统升级或替换，而非全新项目的首选型号。
核心硬件与显示规格
（一）显示与触控配置
类别 具体参数 说明
显示屏类型 10.4 英寸 TFT 彩色液晶屏 屏幕对角线 10.4 英寸，支持竖屏（Portrait）安装，适配不同控制柜布局
分辨率 VGA（640×480 像素） 满足工业场景下设备状态、参数、曲线的清晰显示需求
色彩与对比度 可调 65536 色或 256 色，对比度 350:1 色彩丰富度高，350:1 对比度确保强光或工业环境下的可视性
亮度与背光 350 cd/m²，LED 背光（软件可调光） 亮度适中，LED 背光寿命长达 50000 小时，降低后期维护成本
触控技术 红外（IR）触控，搭配防反射夹层安全玻璃 触控响应灵敏，防反射玻璃适配车间强光环境，安全玻璃提升抗冲击性
（二）核心硬件参数
类别 具体参数 说明
处理器 32 位 RISC CPU，主频 400 MHz 保障 HMI 界面流畅切换与 PLC 逻辑的高效运行
内存配置 - 内部 DRAM：64 MB（用于操作系统、程序与数据）
- Flash 存储：约 1.5 MB（数据备份）
- NVRAM：约 32 KB（断电保留关键数据） 内存组合兼顾运行速度与数据安全性，NVRAM 确保断电后参数不丢失
外部存储 2 个 CompactFlash（CF）卡插槽（支持 Type I/II） 需搭配 CF 卡使用，用于安装操作系统、存储应用程序与历史数据
散热与功耗 - 功耗：额定 14 W，最大 32 W
- 散热：32 W（需考虑控制柜散热设计） 低功耗设计，但若加装通信模块或 USB 设备，需额外预留散热空间
物理规格 - 重量：4.1 kg
- 防护等级：正面 IP65（防尘防水），背面 IP20（需安装在控制柜内）
- 安装方式：嵌入式（ flush mounting），正面四孔固定 IP65 正面防护适配工业现场粉尘、油污环境，嵌入式安装节省控制柜空间
通信接口与协议支持
（一）内置接口（标配）
接口类型 数量与规格 功能用途
以太网 1 个 100Base-TX/10Base-T 接口 用于连接上位机（如电脑）、PLC 或工业以太网网络，实现数据远程传输与监控
RS-232 1 个（9 针 SUB-D 插头，非隔离） 连接串口设备（如打印机、条码扫描枪、老式 PLC）
CAN 总线 1 个（9 针 SUB-D 插头， galvanically isolated 隔离） 支持 CAN/easyNet 协议，连接 CAN 总线设备（如驱动器、传感器），隔离设计提升抗干扰性
USB - 1 个 USB 2.0 主机接口（非隔离）
- 1 个 USB 1.1 设备接口（非隔离） 主机接口可接 U 盘（数据导出）、鼠标 / 键盘（辅助操作）；设备接口用于与电脑通信（程序下载）
扩展插槽 2 个通信模块插槽（可选配插件） 可根据需求加装 PROFIBUS、DeviceNet 等专用通信模块，扩展兼容性
（二）支持的工业协议
该产品通过硬件接口与软件配置，支持多种主流工业协议，确保与不同品牌设备的兼容性，核心协议包括：
以太网协议：TCP/IP、EtherNet/IP
总线协议：CAN、PROFIBUS、DeviceNet、KNX、MODBUS
串口协议：RS-232 对应的标准串口协议（如 ASCII、RTU）
注：部分协议需通过加装通信模块或购买对应软件许可证实现。
软件与功能配置
（一）操作系统与编程软件
类别 具体要求 说明
操作系统 Windows CE 需通过 CF 卡安装，且需单独购买 Windows CE 许可证
HMI 可视化软件 GALILEO EPAM 用于设计 HMI 界面（如设备状态画面、参数设置窗口、报警页面），支持图形化拖拽操作
PLC 编程软件 XSOFT-CODESYS-2 或 XSOFT-CODESYS-3 符合 IEC 61131-3 标准，支持梯形图（LD）、功能块图（FBD）等 5 种编程语言，用于编写 PLC 逻辑控制程序
PLC 功能激活 需购买许可证（型号：140390 LIC-PLC-MXP-MEDIUM） 标配无 PLC 功能，用户需单独购买并安装许可证，激活后才能实现逻辑控制
（二）核心功能
HMI 可视化功能：
支持 100 种在线语言切换，适配多语言车间环境；
200 级密码权限管理，防止未授权人员修改关键参数；
具备消息系统（含缓冲区与确认功能），实时显示设备故障报警；
支持配方管理、历史数据记录与打印机输出（需接 USB 打印机）。
PLC 控制功能（激活后）：
支持 79×59 路逻辑通道，可实现简易逻辑控制（如设备启停、连锁保护）；
兼容 CODESYS 编程环境，程序可通过 USB 或以太网下载至设备。

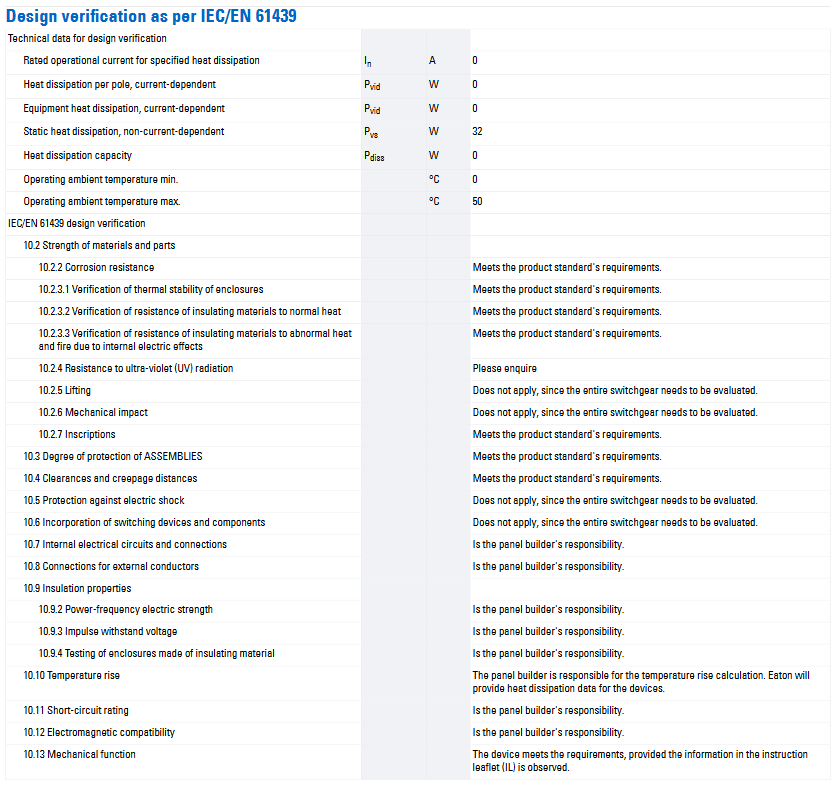

环境适应性与合规认证
（一）环境参数
类别 规格 说明
工作温度 0°C ~ 50°C 需确保控制柜内温度不超过 50°C，避免高温导致设备故障
存储 / 运输温度 -20°C ~ 60°C 满足工业物流与仓库存储的温度需求
相对湿度 10% ~ 95%（无冷凝） 适配潮湿车间环境（如食品加工、化工），但需避免冷凝水直接接触
抗干扰与防护 - 机械冲击：符合 IEC 60068-2-27 标准
- 振动：符合 IEC 60068-2-6 标准
- EMC 电磁兼容：EN 61000-6-2/3/4 抗冲击与振动设计提升设备耐用性，EMC 合规确保在工业强电磁环境下稳定运行

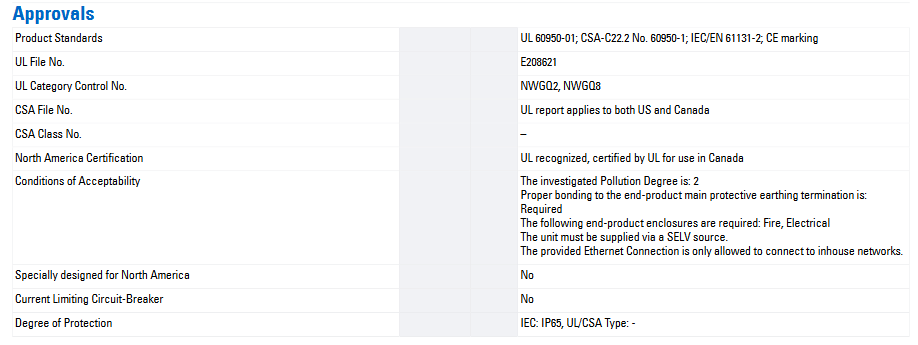

（二）合规认证
安全认证：UL 508、cUL（北美市场）、IEC/EN 61131-2、EN 60950（电气安全）；
防爆认证：ATEX 94/9/EC II 3D Ex II T70°C IP5x（适用于 Zone 22 区域，粉尘防爆）；
CE 认证：符合 EMC 与低压指令，可在欧盟市场销售。
配件与订购信息
（一）必备配件
配件类型 型号 / 规格 用途
CompactFlash（CF）卡 Type I/II（容量需满足操作系统与程序需求） 安装 Windows CE 系统、存储 HMI 项目与 PLC 程序
PLC 许可证 140390 LIC-PLC-MXP-MEDIUM 激活设备的 PLC 控制功能
电源 24 V DC SELV（安全特低电压），电压范围 20.4-28.8 V DC 需单独配置符合规格的工业电源，确保设备稳定供电
（二）可选配件
配件类型 型号 / 规格 用途
通信模块 适配 XV400 系列的 PROFIBUS/DeviceNet 模块 扩展总线接口，连接更多类型的现场设备
电缆 以太网电缆（100Base-TX）、RS-232 电缆、CAN 总线电缆 设备间通信连接
安装附件 四孔固定螺丝、嵌入式安装支架 辅助设备固定安装
（三）产品型号解读
以 “XV-440-10TVB-1-20” 为例，关键参数含义：
“10”：10.4 英寸显示屏；
“TVB”：触控类型（红外触控）+ 接口配置（含 CAN、以太网）；
“1-20”：硬件版本与合规标识。
