Siemens 6AV6645-0CB01-0AX0 移动面板
时间: 2025-09-12浏览次数：
Siemens 6AV6645-0CB01-0AX0 移动面板
Siemens 6AV6645-0CB01-0AX0 移动面板
产品核心基础信息与定位
基础标识与功能定位
项目 具体内容
型号（Ordering Number） 6AV6645-0CB01-0AX0（核心订购标识，属于 SIMATIC MOBILE PANEL 系列移动 HMI）
产品名称 SIMATIC MOBILE PANEL 277（7.5 英寸移动面板，集成使能按钮与急停按钮，满足安全操作需求）
核心功能 工业现场人机交互，支持设备监控（如工艺参数显示、报警查看）、操作控制（如参数输入、指令下发），适配移动操作场景（如生产线巡检、设备调试）
配置工具兼容性 支持两类主流配置软件：
- WinCC flexible：Standard Version 2005 SP1 及以上、Advanced 版本；
- TIA Portal：Comfort、Advanced、Professional 版本（V11 及以上），不支持 Basic 版本
关键硬件与显示特性
硬件与显示性能直接影响操作体验与现场适配性，文档详细标注核心参数：
1. 显示系统
显示参数 具体规格
屏幕规格 - 尺寸：7.5 英寸（屏幕对角线）；
- 类型：TFT 彩色液晶显示屏；
- 分辨率：640×480 像素（VGA 级别，满足工业参数清晰显示需求）
色彩与灰度 - 色彩数量：65536 色（真彩色，支持丰富界面设计）；
- 灰度等级：65536 级，画面过渡平滑
背光寿命 MTBF（平均无故障时间）约 50000 小时（25℃环境下），长期使用无需频繁更换背光
2. 操作控制元件
支持 “按键 + 触摸” 双操作模式，适配不同工业操作习惯，且具备安全控制按钮：
操作元件 具体规格
功能按键 - 数量：18 个可编程功能键，均带 LED 指示灯（实时显示按键状态，如激活 / 未激活）；
- 特性：支持自定义刻字的薄膜按键，可根据需求标注功能（如 “启动”“停止”“参数设置”）
触摸功能 - 类型：模拟电阻式触摸屏（工业级耐用性，支持戴手套操作）；
- 校准：支持触摸校准功能，确保操作精度
安全按钮 - 急停按钮（Stop Button）：集成，符合工业安全标准，紧急情况下可快速切断危险操作；
- 使能按钮（Enabling Button）：集成，需按压才能激活操作，防止误触
其他输入 - 支持数字 / 字母 / 十六进制输入；
- 支持 2 组多键同时操作（Multi-key operation），提升操作效率
3. 核心硬件配置
硬件参数 具体规格
处理器 ARM 架构，520MHz 主频（满足工业 HMI 的界面刷新、数据处理需求）
存储容量 - 主内存（RAM）：最大 128MB；
- 用户数据可用内存：6MB；
- 扩展存储：支持 1 个 MMC/SD 卡插槽（可扩展存储，用于存档日志、备份配置）
实时时钟 硬件时钟，带电池备份且支持同步（确保日志记录、任务调度的时间准确性）
通信接口与协议兼容性
作为工业 HMI，需与多种控制器、设备通信，文档明确其丰富的接口与协议支持：
1. 物理接口
接口类型 具体规格
工业总线接口 - 1×RS422（适用于高速、长距离串行通信，如连接编码器、变频器）；
- 1×RS485（支持多设备联网，如连接 PLC、传感器）；
- 1× 工业以太网（RJ45 接口，最大传输速率 12Mbit/s，用于高速数据交互）
通用接口 - 1×USB 接口（支持连接鼠标、键盘、条形码阅读器、U 盘等外设）；
- 无并行接口
2. 支持协议
覆盖主流工业总线与以太网协议，兼容多品牌控制器：
协议类别 具体支持情况
以太网协议 - TCP/IP（基础网络协议，用于配置传输、远程监控）；
- PROFINET IO（西门子工业以太网协议，支持实时数据交互）
串行总线协议 - PROFIBUS DP（西门子主流现场总线，连接 S7-300/400 等 PLC）；
- MODBUS（通用工业协议，兼容 Modicon、OMRON 等品牌设备）
其他兼容 支持 AS-i、CAN、INTERBUS 等协议（需配合对应驱动），可连接 S5、S7-200/1200/1500、Allen Bradley、Mitsubishi 等多品牌控制器
工业环境适应性与安全合规
1. 环境耐受能力
环境参数 具体规格
温度范围 - 工作温度：0~+40℃（适配多数工业车间环境）；
- 存储 / 运输温度：-20~+60℃，适应物流与仓储需求
防护等级 外壳防护等级 IP65（防尘、防喷水，可在潮湿、多尘的工业现场使用）
抗跌落性 跌落高度 1.2 米（非包装状态，意外跌落不易损坏，提升现场耐用性）
湿度耐受 最大相对湿度 80%（无冷凝），适应高湿环境（如食品加工、水处理车间）
2. 安全与合规认证
合规类别 具体认证
安全等级 - 符合 EN ISO 13849-1:2008 标准，性能等级 PL d（满足工业安全控制需求）；
- 安全类别符合 EN954-1（针对急停、使能按钮）
国际认证 CE（欧盟准入）、cULus（美加地区准入）、C-TICK（澳大利亚准入）、SIBE（德国安全认证），支持全球多地区使用
软件功能与配置特性
1. 核心软件功能
功能类别 具体规格

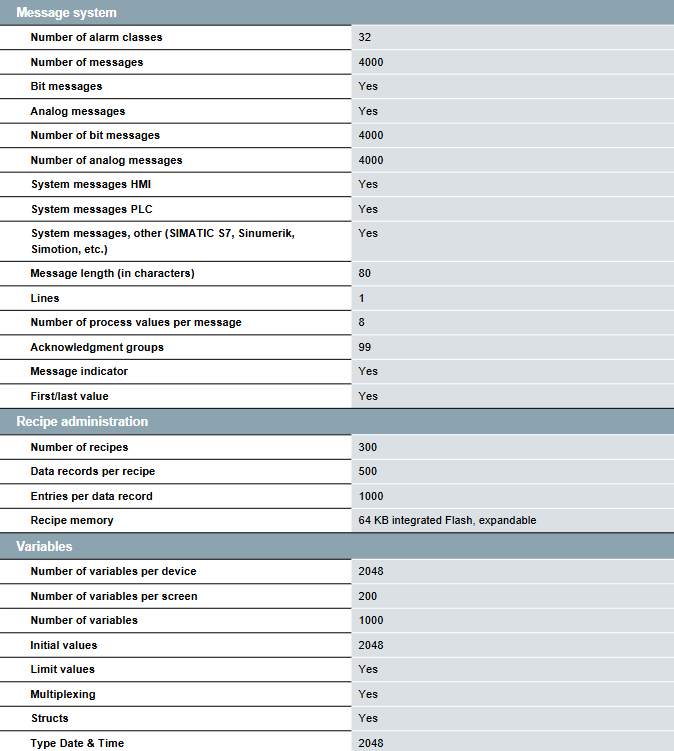

监控与报警 - 支持 4000 条报警信息（含位报警、模拟量报警），32 个报警等级；
- 具备报警日志系统（含缓存与确认功能），可记录报警时间、类型、参数，支持 99 个确认组
配方管理 - 支持 300 个配方，每个配方含 500 个数据记录，每条记录含 1000 个条目；
- 配方存储：64KB 集成 Flash，可通过 MMC/SD 卡扩展

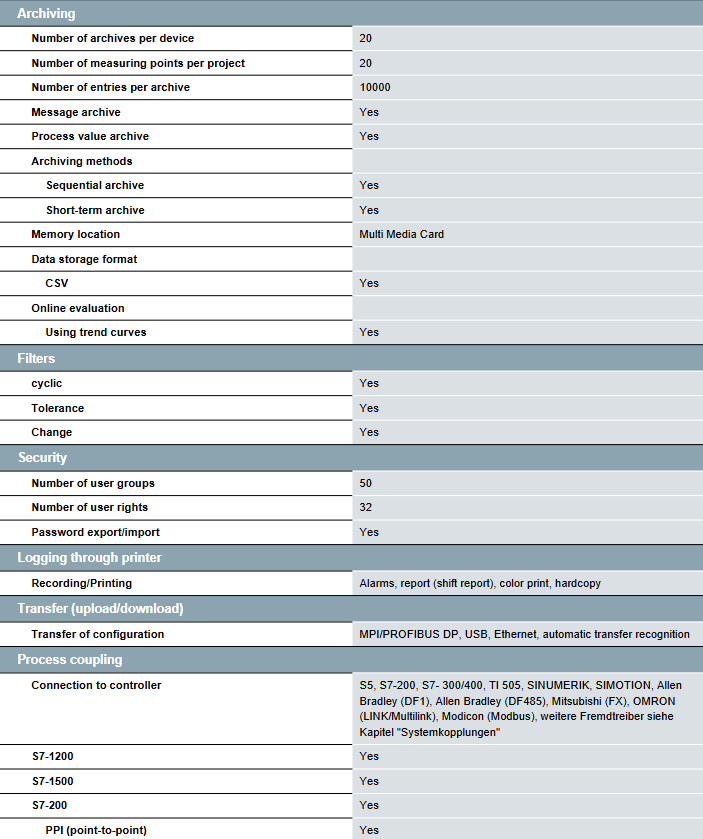

数据存档 - 支持 20 个存档文件，每个存档最多 10000 条记录；
- 存档类型：报警存档、工艺值存档；
- 存储格式：CSV（便于用 Excel 等软件离线分析）
变量管理 - 支持 2048 个设备变量，单屏最多 200 个变量；
- 支持变量初始值、限值设置，支持结构体（Structs）与日期时间类型
2. 配置与维护
配置特性 具体规格

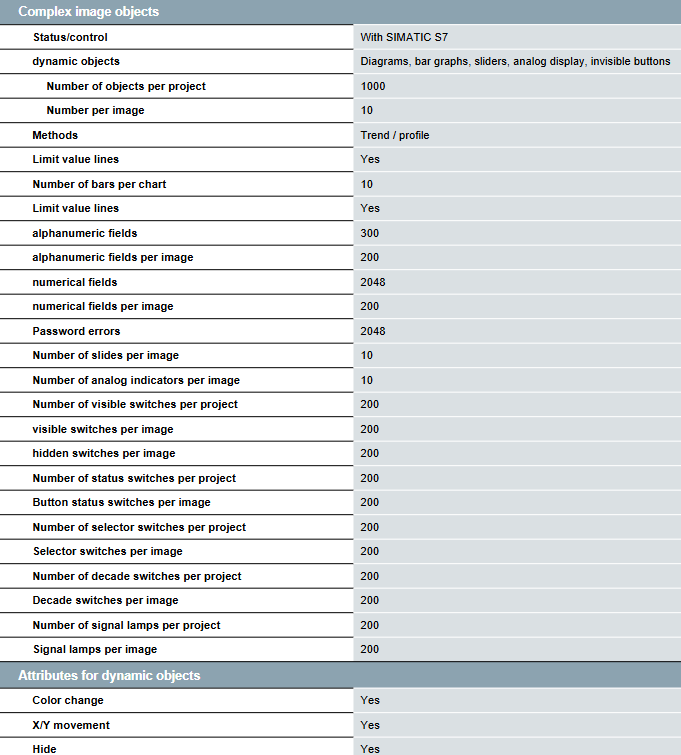

界面设计 - 支持 500 个可配置画面，支持动态对象（如趋势图、柱状图、滑块）；
- 支持 16 种在线运行语言、32 种项目语言，适配多语言车间
数据传输 - 配置传输方式：MPI/PROFIBUS DP、USB、以太网，支持自动传输识别；
- 支持增量传输（Delta transfer），减少配置更新时间
维护工具 支持屏幕清洁、触摸校准、备份 / 恢复、设备切换等功能，简化现场维护
物理与其他参数
物理参数 具体规格
尺寸与重量 - 外壳直径：290mm，深度：103mm（圆形设计，便于手持与安装）；
- 重量（无包装）：1.7kg，便携性较好
供电方式 通过连接盒（connection box）供电（需搭配西门子专用连接盒，确保供电稳定与安全）
质保与支持 - 质保期：1 年；
- 支持免费热线服务，提供技术支持
