ABB PM866AK01 处理器单元（3BSE076939R1）
时间: 2025-09-11浏览次数：
ABB PM866AK01 处理器单元（3BSE076939R1）
ABB PM866AK01 处理器单元（3BSE076939R1）
核心定位与产品基础信息
PM866AK01 是 ABB AC 800M 控制器系列 中的核心处理器单元，属于工业控制系统的 “中央运算单元”，主要功能为执行控制程序、处理 I/O 数据、实现与其他模块的通信交互，是 800xA 自动化系统（尤其是 6.0 版本）的核心运算载体，适配化工、电力、制造业等领域的中大型过程控制场景。其基础信息如下：

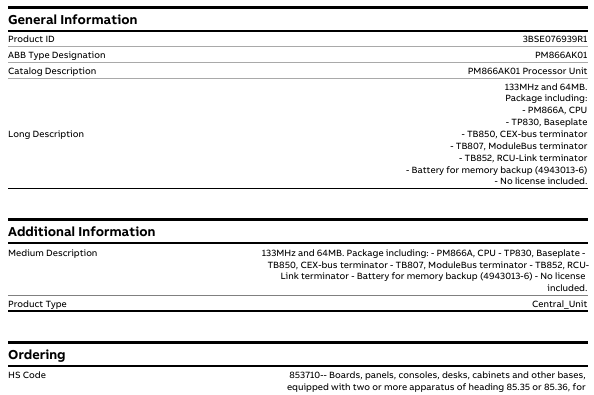

产品标识：
产品 ID（订货号）：3BSE076939R1
ABB 型号名称：PM866AK01
产品类型：Central_Unit（中央单元）、Processor Unit（处理器单元）
核心配置：133MHz 主频 CPU、64MB 内存，无内置软件许可证（需单独订购）；
包装清单：该产品以套件形式提供，包含 6 类核心组件，无需额外采购基础配件，具体清单如下：
PM866A：核心 CPU 模块（含运算与控制核心）；
TP830：专用基板（用于模块安装与信号连接）；
TB850：CEX 总线终端器（保障 CEX 总线信号稳定，避免信号反射）；
TB807：ModuleBus 终端器（适配 ModuleBus 通信，确保总线传输可靠性）；
TB852：RCU-Link 终端器（用于 RCU 远程控制单元的链路信号终止）；
内存备份电池：型号 4943013-6（用于断电后保存内存数据，防止程序与参数丢失）。

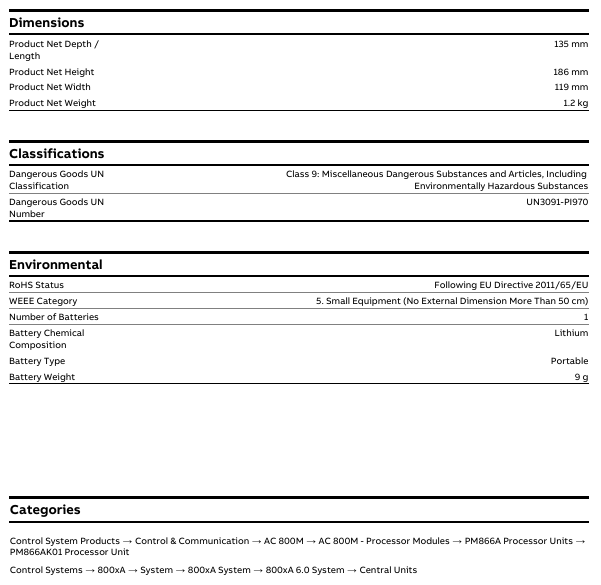

关键技术与物理规格
（一）物理尺寸与重量
规格类别 参数值 说明
产品净深度 / 长度 135 mm 沿基板安装方向的长度，含连接器突出部分
产品净高度 186 mm 垂直方向高度，适配 AC 800M 系统标准安装空间
产品净宽度 119 mm 水平方向宽度，兼容标准机柜与基板插槽
产品净重量 1.2 kg 含包装清单内所有组件的总净重，轻量化设计便于安装
（二）海关与贸易相关编码
HS 编码：853710（归类于 “装有两个或多个 85.35 或 85.36 项装置的电路板、面板、控制台、 desks、机柜及其他基座，用于电气控制或配电，包括装有第 90 章仪器或装置的，以及数控装置，但不包括 85.17 项的交换装置；电压不超过 1000V”）；
海关关税号：85371091（对应上述 HS 编码的细分税号，适用于工业控制类中央单元）。
环境合规性与危险品分类
（一）环保与回收合规
合规类别 具体说明
RoHS 状态 符合欧盟 2011/65/EU 指令，限制铅、汞、镉等有害物质使用，满足环保要求
WEEE 分类 第 5 类 “小型设备”（所有外部尺寸均不超过 50 厘米），需按对应类别进行回收处理
电池相关 - 数量：1 个（内存备份用）；
- 类型：便携式锂电池；
- 成分：锂；
- 重量：9g；
- 需单独遵循锂电池回收规范，不可随普通垃圾丢弃
（二）危险品分类
UN 危险货物类别：第 9 类 “杂项危险物质和物品，包括环境有害物质”；
UN 编号：UN3091-PI970（标识该产品含锂电池，运输需符合 UN3091 的包装与运输要求，如防止短路、避免挤压）；
运输注意事项：需按危险品运输规范包装，避免电池破损导致漏液或起火，不可与强氧化剂混运。
系统适配性与应用场景
PM866AK01 作为 AC 800M 系列的核心处理器，仅适配 ABB 特定自动化系统，具体适配场景及分类如下：
（一）所属产品分类路径
控制系统大类 具体子系统 / 产品系列 适配模块类别
Control System Products AC 800M - Processor Modules（AC 800M 处理器模块） PM866A 处理器单元
800xA 系列控制系统 800xA 6.0 System - Central Units（800xA 6.0 系统中央单元） 核心运算单元
（二）典型应用场景
中大型过程控制：在化工、石油、电力等行业的 800xA 6.0 系统中，作为主控制器执行复杂控制逻辑（如 PID 调节、连锁控制），处理多通道 I/O 数据（如模拟量采集、数字量输出）；
分布式控制组网：通过 CEX 总线、ModuleBus 连接远程 I/O 模块（如之前总结的 S100 I/O 模块），构建分布式控制架构，适配设备分散的大型工厂场景；
数据交互与存储：通过 RCU-Link 与远程控制单元通信，同时依赖内存备份电池，确保断电后关键控制参数与程序不丢失，恢复供电后可快速重启系统。
